TECHNICAL DATA
规格参数

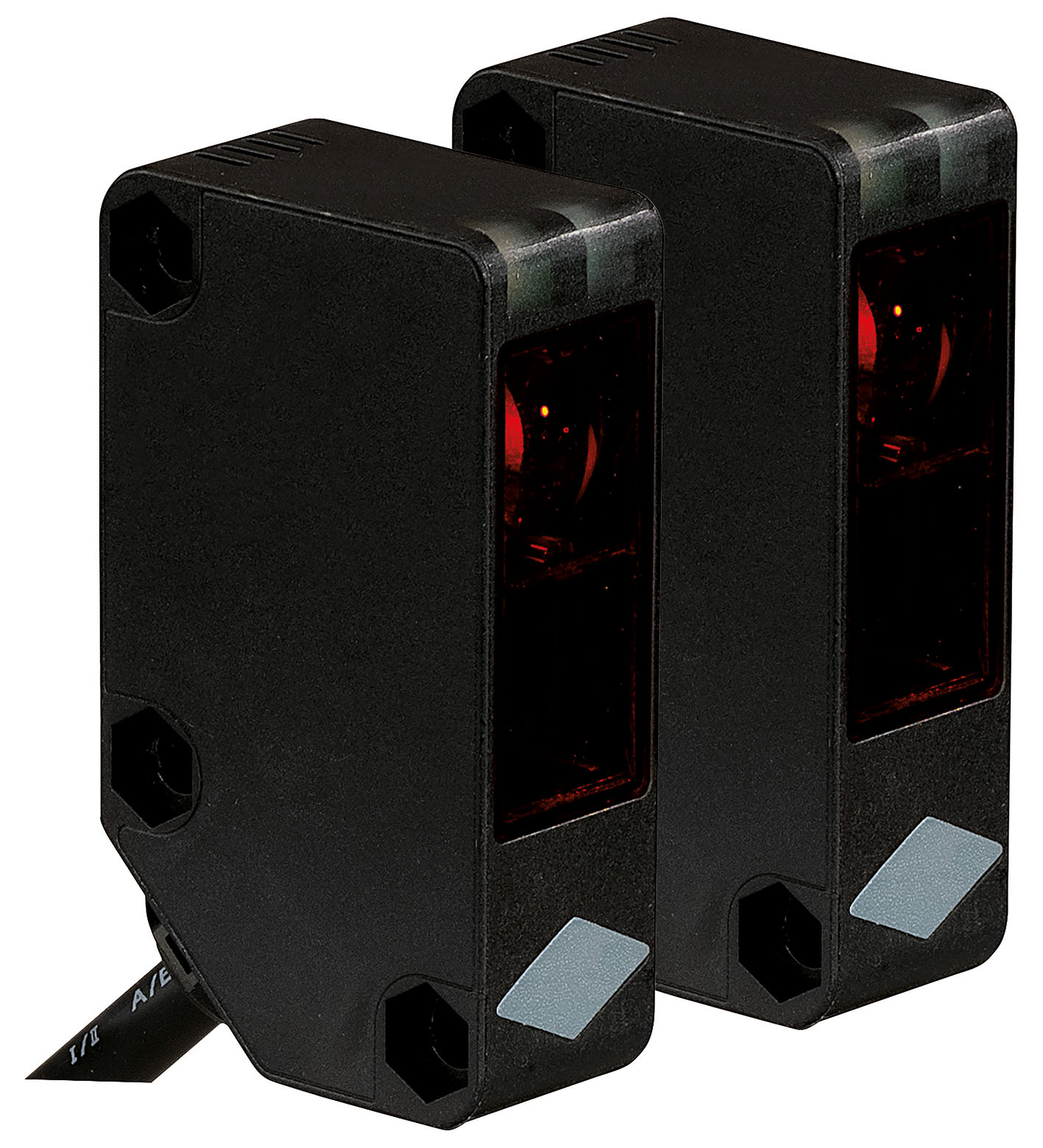

系统组件
| 发射器 | LD31-6559 |
|---|---|
| 接收器 | LV31-6559/25/38 |
| 有效检测距离 | 0 ... 30 m |
| 检测范围极限值 | 43 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 630 nm |
| 对准辅助装置 | 黄色 LED：1.LED 点亮：收到足够的光信号，发送器和接收器正确对正2.LED 闪烁：达到开关点3.LED 熄灭：光束中断或未对正 |
| 光点直径 | 大约 800 mm 相距 30 m |
| 发散角 | 发射器： 0,5 ° ， 接收器： 1,5 ° |
| 环境光限制 | 50000 Lux ; 根据 EN 60947-5-2 |
| MTTFd | 620 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 黄色 LED：1.LED 常亮：信号 > 2 x 开关点（功能预留）2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间3.LED 熄灭：信号 < 开关点 |
| 工作电压 | 12 ... 30 V DC |
| 空载电流 | 发射器：≤ 18 mA 接收器：≤ 20 mA |
| 开关类型 | 亮时接通 |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 1 A |
| 开关频率 | ≤ 20 Hz |
| 响应时间 | ≤ 25 ms |
| 产品标准 | EN 60947-5-2 |
| 防护等级 | II ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC 输入电路的输出电路基本绝缘符合 EN 50178 标准，额定绝缘电压 240 V AC |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 发射器： 0.5 m ，2 线 接收器： 0.5 m ，5 线 |
| 材料 | 材料 |
| 外壳聚碳酸酯光学端面PMMA | 外壳聚碳酸酯光学端面PMMA |
| 质量 | 发射器： 80 g 接收器： 100 g |

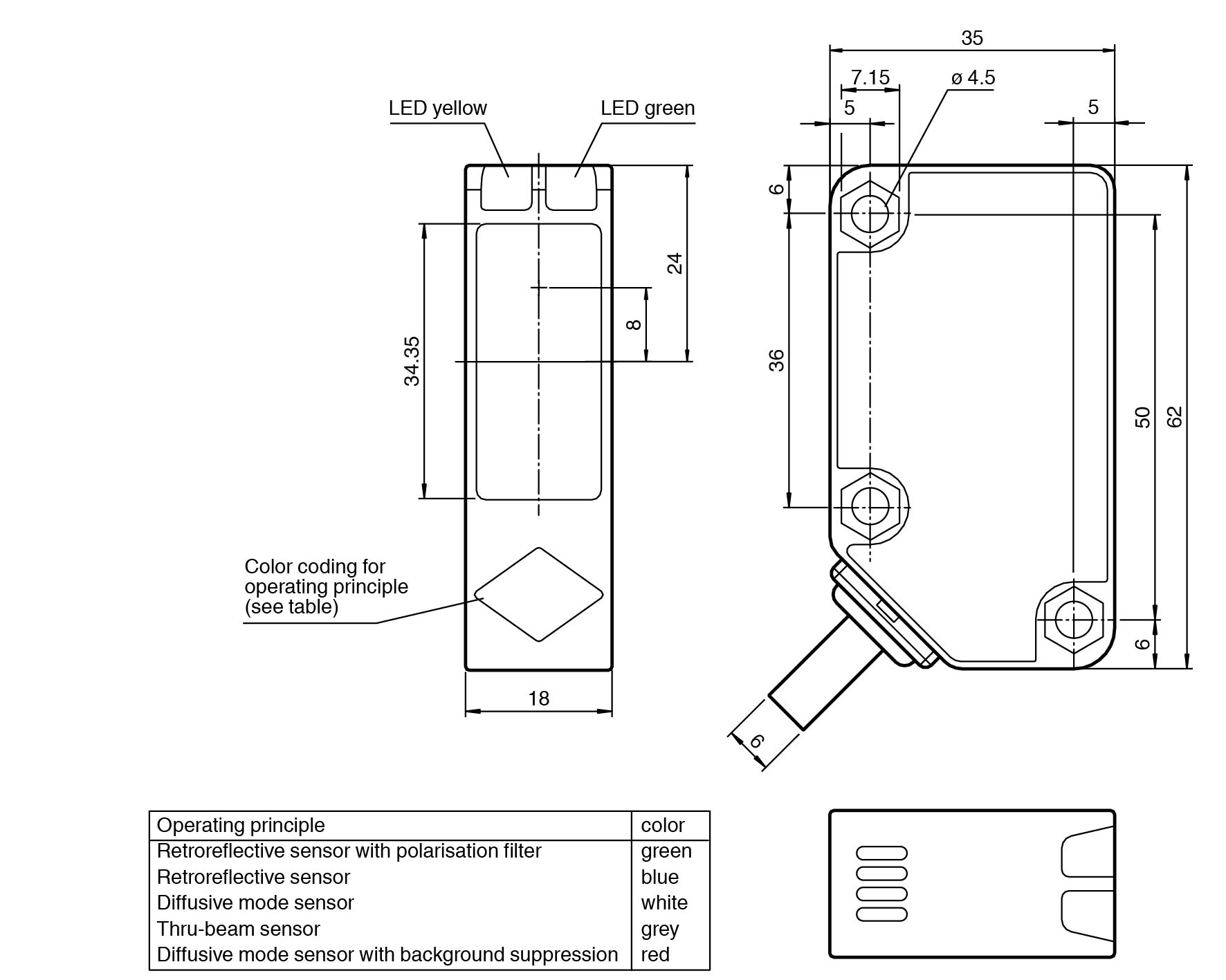

| 尺寸 | 尺寸 |
| 高度62 mm宽度18 mm深度35 mm | 高度62 mm宽度18 mm深度35 mm |
| 外壳 | 聚碳酸酯 |
| 光学端面 | PMMA |
| 高度 | 62 mm |
| 宽度 | 18 mm |
| 深度 | 35 mm |
