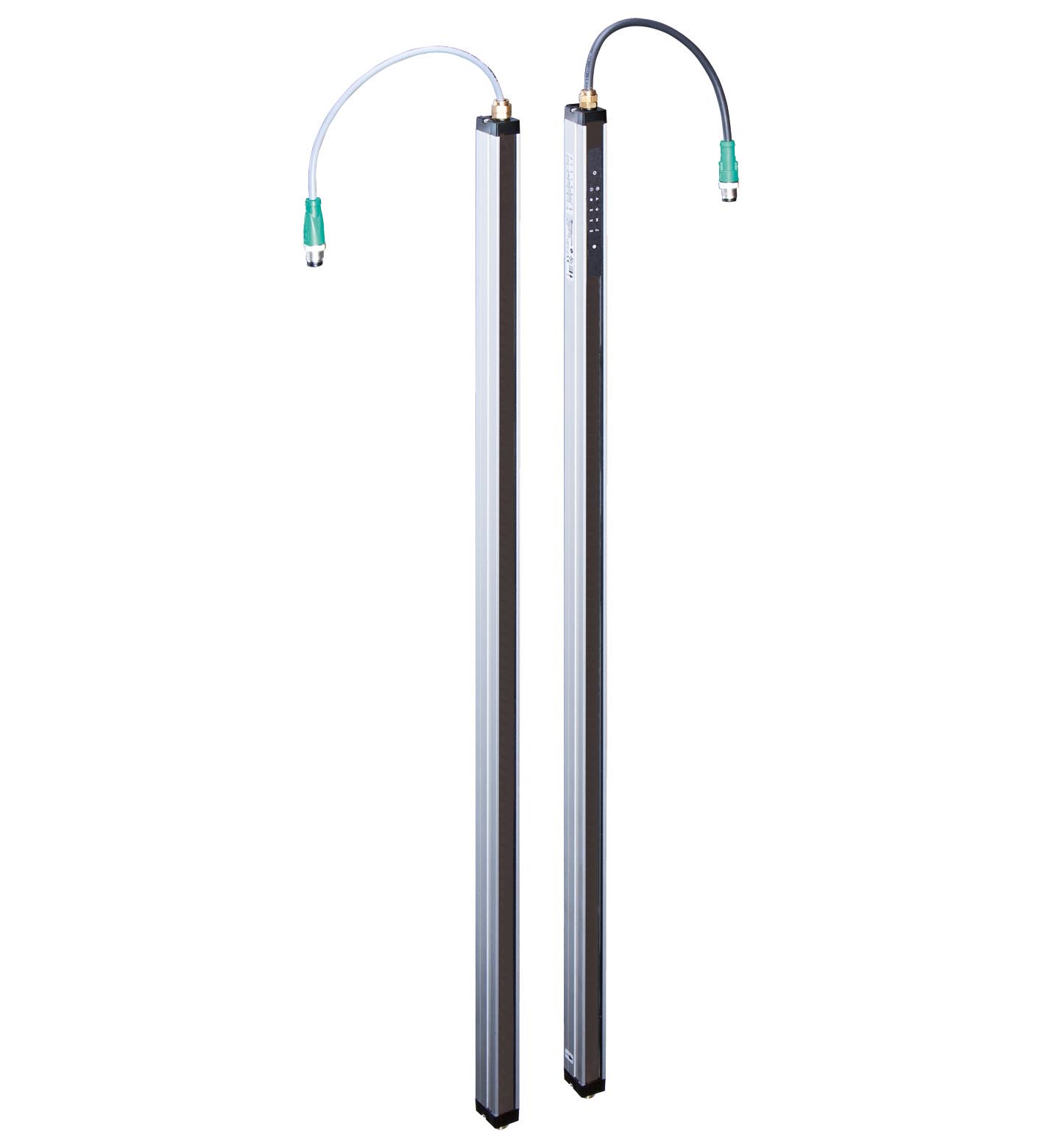

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 标准 : 0,3 ... 6 m 选件/35： 0,5 ... 8 m |
|---|---|
| 检测范围极限值 | 标准 : 7,5 m 选件/35： 10 m |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 850 nm |
| 区域高度 | 见表 1，最大 3200 mm |
| 光束交叉 | 出厂设置：三光束交叉， 可停用 |
| 光束消隐 | 可调 最多 2 个固定的可抑制光束区域（消隐） |
| 光束间距 | 25 mm |
| 光束数 | 见表 1，最大 129 |
| 操作模式 | 发射器： 发射器功率在两个范围内可调 |
| 光学分辨率 | 无光束交叉： 25 mm 带光束交叉： 12,5 mm 处于量程的 25% 和 75% 以内 |
| 发散角 | 10 ° |
| 环境光限制 | > 50000 Lux （如果外部光源位于开度角之外） |
| MTTFd | 34 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 工作指示灯 | 通电： 绿色 LED，常亮 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 发射器： 黄色 LED，在发射功率高时点亮、发射功率低时熄灭 接收器： 黄色 LED：检测到物体时亮起 稳定性控制不足时闪烁 (4 Hz) 错误消息：发射器和接收器中的黄色 LED 闪烁 (8 Hz) |
| 控制元件 | 接收器： 2 个用于编程的触摸按钮 |
| 参数化指示器 | IO Link 通信：绿色 LED 短暂熄灭 (1 Hz) |
| 工作电压 | 18 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | 发射器 ≤： 50 mA 接收器：≤ 150 mA （无输出） |
| 可用前的时间延迟 | 见表 1，最大 2,3 s |
| 接口类型 | IO-Link |
| 协议 | IO-Link V1.0 |
| 模式 | COM 2 (38.4 kb/s) |
| 测试输入 | 发射器关闭，针脚 4 上的电压为 +UB 或 0 V （发射器） |
| 功能输入 | 范围输入激活，从 1.6 m（如果选装了选件 /35，则为 2 m）开始，针脚 2（发射器）上为 +UB 或 0 V 用于针脚 8 编程的示教输入 （接收器） |
| 故障前指示输出 | 稳定性控制 (SC) 1 路 PNP，短路保护，反极性保护 在针脚 2 上 （接收器） |
| 开关类型 | 出厂设置：暗通 ， 可切换至亮通模式 |
| 信号输出 | 开关输出（检测区域 C/Q） 1 路推挽（4 合 1）输出，短路保护，反极性保护 在针脚 4 上（接收器）， 高度监测（H1、H2、H3） 3 路推挽（4 合 1）输出，短路保护，反极性保护 在第 5、第 6 和第 7 针脚上（接收器） |
| 开关阈值 | 出厂设置：阈值的信号跟踪停用，光学分辨率最多提高 4 mm；可切换为有源信号跟踪 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2 V DC |
| 开关频率 | 见表 1，最大 134 Hz |
| 响应时间 | 见表 1，最大 12 ms |
| 计时器功能 | 断开延时可编程，范围为 0 ...1.25 s，步长为 5 ms （只能通过 IO-Link 调节） |
| 通信接口 | IEC 61131-9 |
| 产品标准 | EN 60947-5-2 |
| 防护等级 | III ( IEC 61140 ) |
| UL 认证 | 通过 cULus 认证 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 标准 : -10 ... 60 °C (14 ... 140 °F) 选件/146： -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 导线横截面积 | 最小 0,25 mm2 |
| 防护等级 | IP67 |
| 连接 | 发射器： 连接缆线，带 4 针 M12 x 1 连接器 ， 330 mm 总长 接收器： 连接缆线，带 8 针 M12 x 1 连接器 ， 350 mm 总长 |
| 材料 | 材料 |
| 外壳挤压铝型材 ， 银 阳极氧化光学端面塑料板 ， 聚碳酸酯 | 外壳挤压铝型材 ， 银 阳极氧化光学端面塑料板 ， 聚碳酸酯 |
| 质量 | 见表 1，最大 1750 g （按型材） |

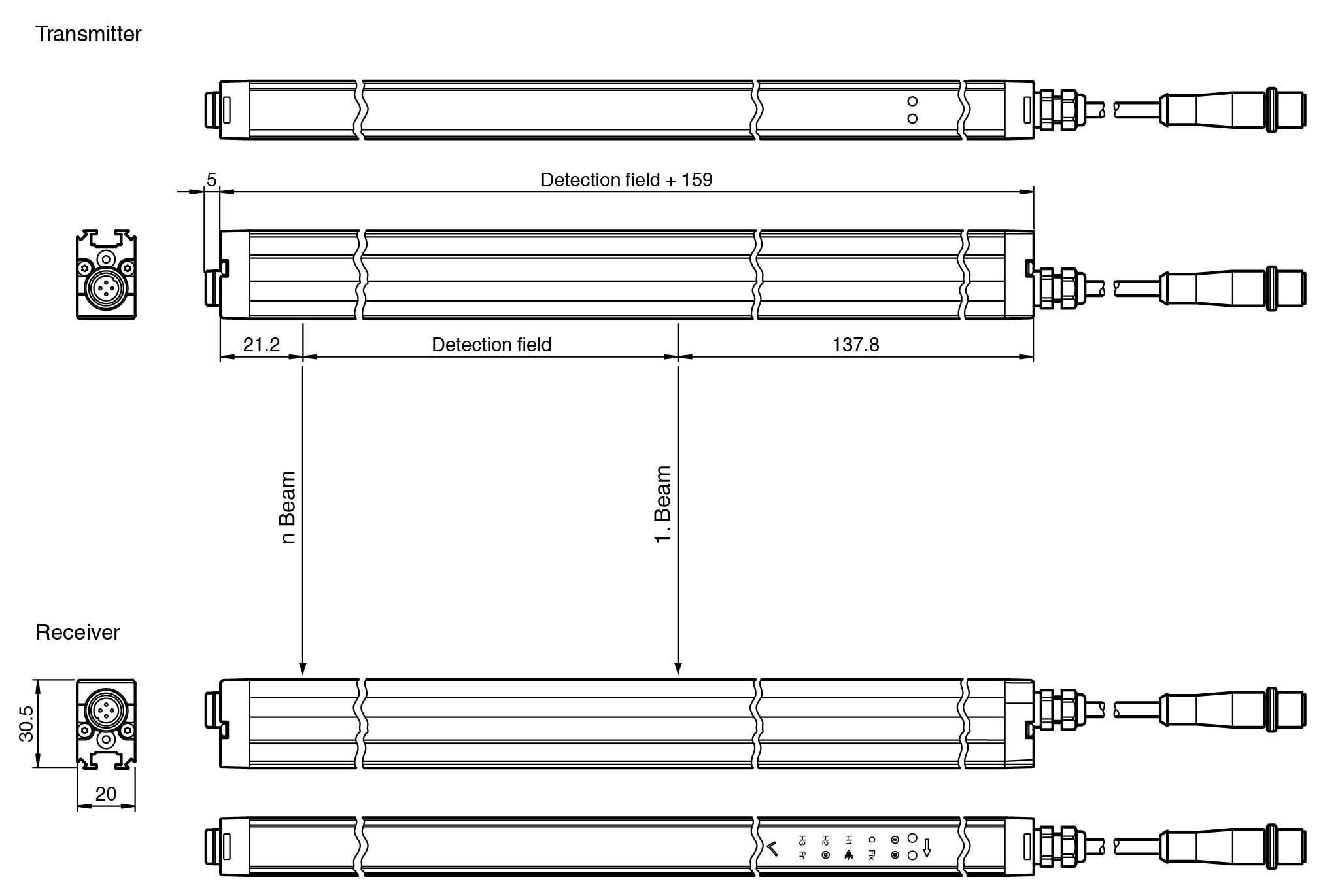

| 尺寸 | 尺寸 |
| 宽度20 mm深度30,5 mm长度3360 mm 见表 1，最大 | 宽度20 mm深度30,5 mm长度3360 mm 见表 1，最大 |
| 电缆长度 | 最大 30 m |
| 外壳 | 挤压铝型材 ， 银 阳极氧化 |
| 光学端面 | 塑料板 ， 聚碳酸酯 |
| 宽度 | 20 mm |
| 深度 | 30,5 mm |
| 长度 | 3360 mm 见表 1，最大 |
