TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 120 m |
|---|---|
| 检测范围极限值 | 140 m |
| 光源类型 | 调制红外光 |
| 光点直径 | 2 m 在 100 m 距离处 |
| 发散角 | 1,1 ° |
| 环境光限制 | > 10000 Lux |
| MTTFd | 260 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 数据流指示器 | 绿色 LED：发射器黄色 LED：接收器 |
| 功能指示灯 | 对准辅助：前端红色 LED 闪烁 信号强度（8 个 LED：红色、黄色、绿色） |
| 工作电压 | 18 ... 30 V DC |
| 空载电流 | 200 mA |
| 数据传输速率 | 0 ... 2 MBit/s |
| 工作频率 | F1 = 8,25 MHz |
| 接口类型 | RS 422 ，电流隔离 |
| 故障前指示输出 | 1 PNP（有充分稳定性控制时切换） 短路保护，最大值 200 mA |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | EN 60825-1:2014 |
| 认证 | CE，cULus |
| 环境温度 | -30 ... 50 °C (-22 ... 122 °F) ， 在干冷条件下使用 |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 防护等级 | IP65 |

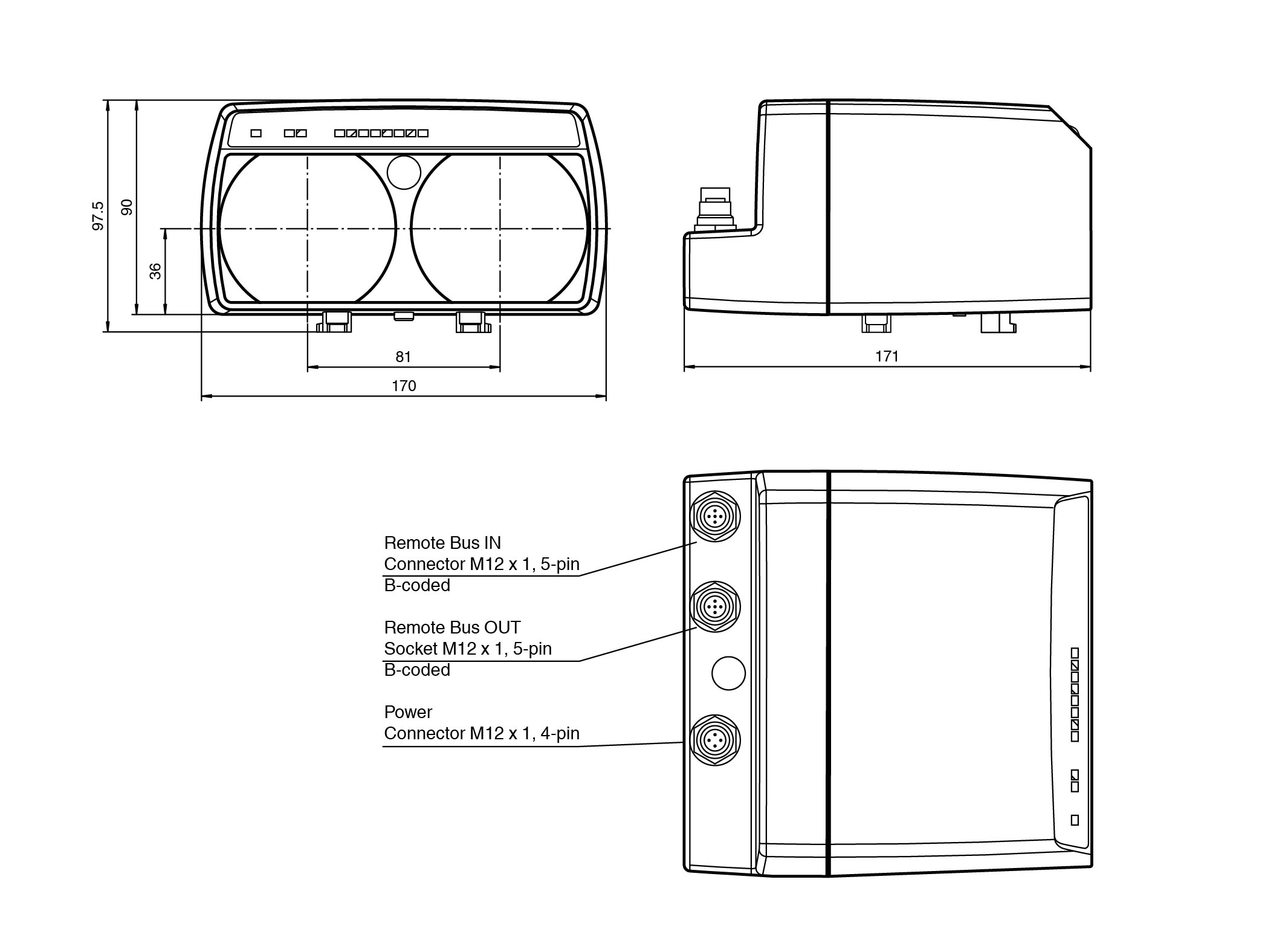

| 连接 | 4 针，M12x1 连接器，标准（供电） ，5 针，M12x1 连接器，B 码（远程总线进线） ，5 针，M12x1 插座，B 码（远程总线出线） |
| 材料 | 材料 |
| 外壳ABS / PC光学端面塑料 | 外壳ABS / PC光学端面塑料 |
| 质量 | 700 g |
| 尺寸 | 尺寸 |
| 高度90 mm宽度170 mm长度171 mm | 高度90 mm宽度170 mm长度171 mm |
| 外壳 | ABS / PC |
| 光学端面 | 塑料 |
| 高度 | 90 mm |
| 宽度 | 170 mm |
| 长度 | 171 mm |
