产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 240 m |
|---|---|
| 检测范围极限值 | 260 m |
| 光源类型 | 调制红外光 |
| 光点直径 | 2 m 在 100 m 距离处 |
| 发散角 | 1,1 ° |
| 环境光限制 | > 10000 Lux |
| MTTFd | 250 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 数据流指示器 | 绿色 LED：发射器黄色 LED：接收器 红色 LED：故障电报 |
| 功能指示灯 | 对准辅助：前端红色 LED 闪烁 信号强度（8 个 LED：红色、黄色、绿色） 波特率，操作模式 |
| 控制元件 | 薄膜按键，2 个按键，可电动上锁 |
| 工作电压 | 18 ... 30 V DC |
| 空载电流 | 200 mA |
| 数据传输速率 | 93.75、187.5、(350)、500、1500 kBit/s ，可调 |
| 工作频率 | F1 = 8,25 MHz |
| 接口类型 | PROFIBUS，电流隔离 |
| 功能输入 | 键锁，内部上拉电阻器0 V 时键盘锁定 |
| 故障前指示输出 | 1 PNP（有充分稳定性控制时切换） 短路保护，最大值 200 mA |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | EN 60825-1:2014 |
| 认证 | CE，cULus |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 防护等级 | IP65 |

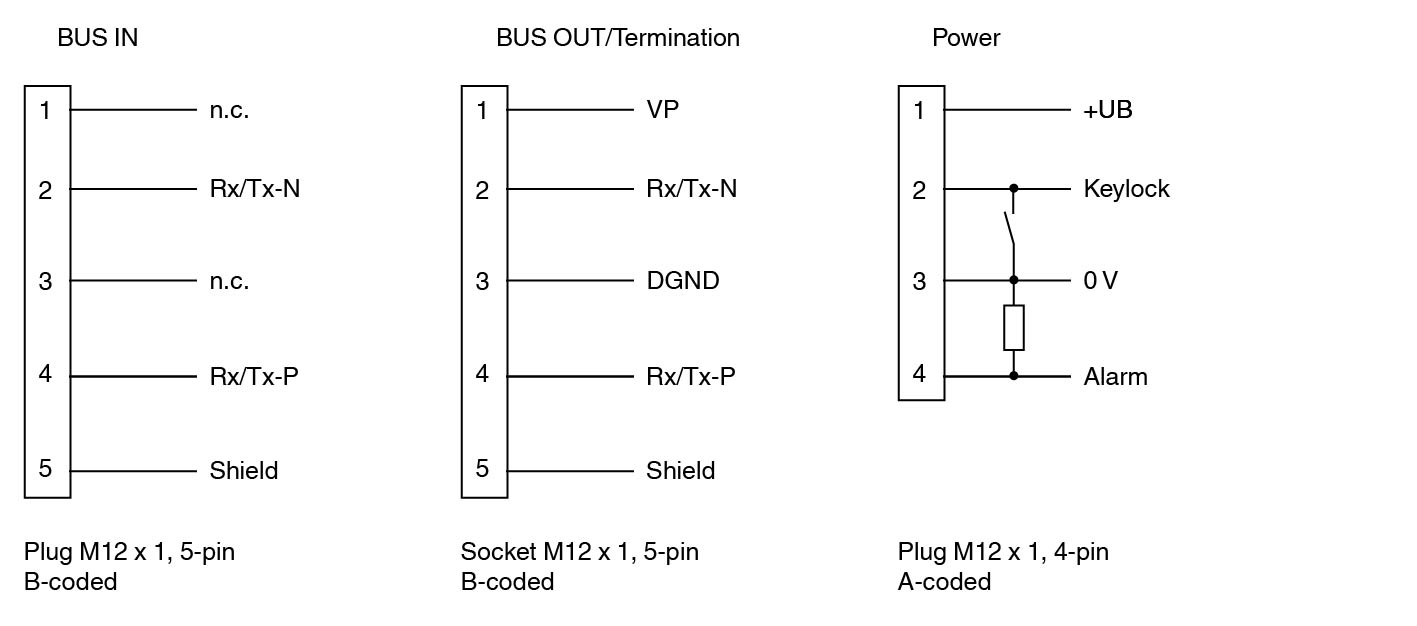

| 连接 | 4 针，M12x1 连接器，标准（供电） ，5 针，M12x1 连接器，B 码（总线进线） ，5 针，M12x1 插座，B 码（总线出线/端接） |
| 材料 | 材料 |
| 外壳ABS / PC光学端面塑料 | 外壳ABS / PC光学端面塑料 |
| 质量 | 700 g |
| 尺寸 | 尺寸 |

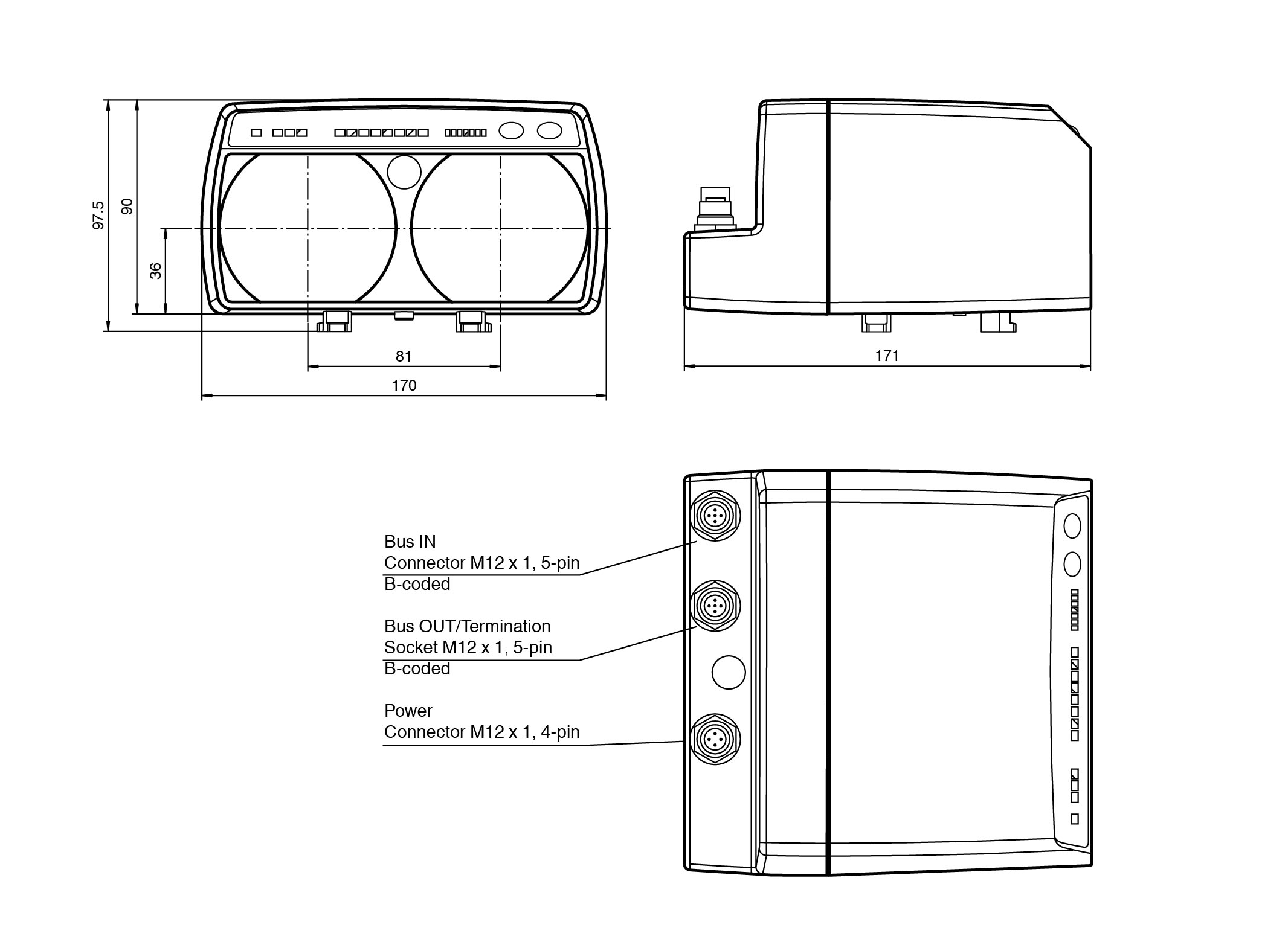

| 高度90 mm宽度170 mm长度171 mm | 高度90 mm宽度170 mm长度171 mm |
| 外壳 | ABS / PC |
| 光学端面 | 塑料 |
| 高度 | 90 mm |
| 宽度 | 170 mm |
| 长度 | 171 mm |
