TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 300 m |
|---|---|
| 检测范围极限值 | 350 m |
| 光源 | 激光二极管 |
| 光源类型 | 调制红外光 |
| 激光额定值 | 激光额定值 |
| 注意INVISIBLE 激光辐射有害 ， 切勿直接使用光学仪器查看激光等级1M波长785 nm光束发散15 mrad脉冲长度8 ns重复率62,5 MHz最大光功率输出 60 mW | 注意INVISIBLE 激光辐射有害 ， 切勿直接使用光学仪器查看激光等级1M波长785 nm光束发散15 mrad脉冲长度8 ns重复率62,5 MHz最大光功率输出 60 mW |
| 光点直径 | 1,5 m 在 100 m 距离处 |
| 发散角 | 1 ° |
| 环境光限制 | > 10000 Lux |
| 注意 | INVISIBLE 激光辐射有害 ， 切勿直接使用光学仪器查看 |
| 激光等级 | 1M |
| 波长 | 785 nm |
| 光束发散 | 15 mrad |
| 脉冲长度 | 8 ns |
| 重复率 | 62,5 MHz |
| 最大光功率输出 | 60 mW |
| MTTFd | 58,6 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 数据流指示器 | 绿色 LED： OPTO-Link 黄色 LED： LAN-Link 红色 LED： 错误 |
| 功能指示灯 | 信号强度（8 个 LED：红色、黄色、绿色） |
| 工作电压 | 18 ... 30 V DC |
| 空载电流 | 200 mA |

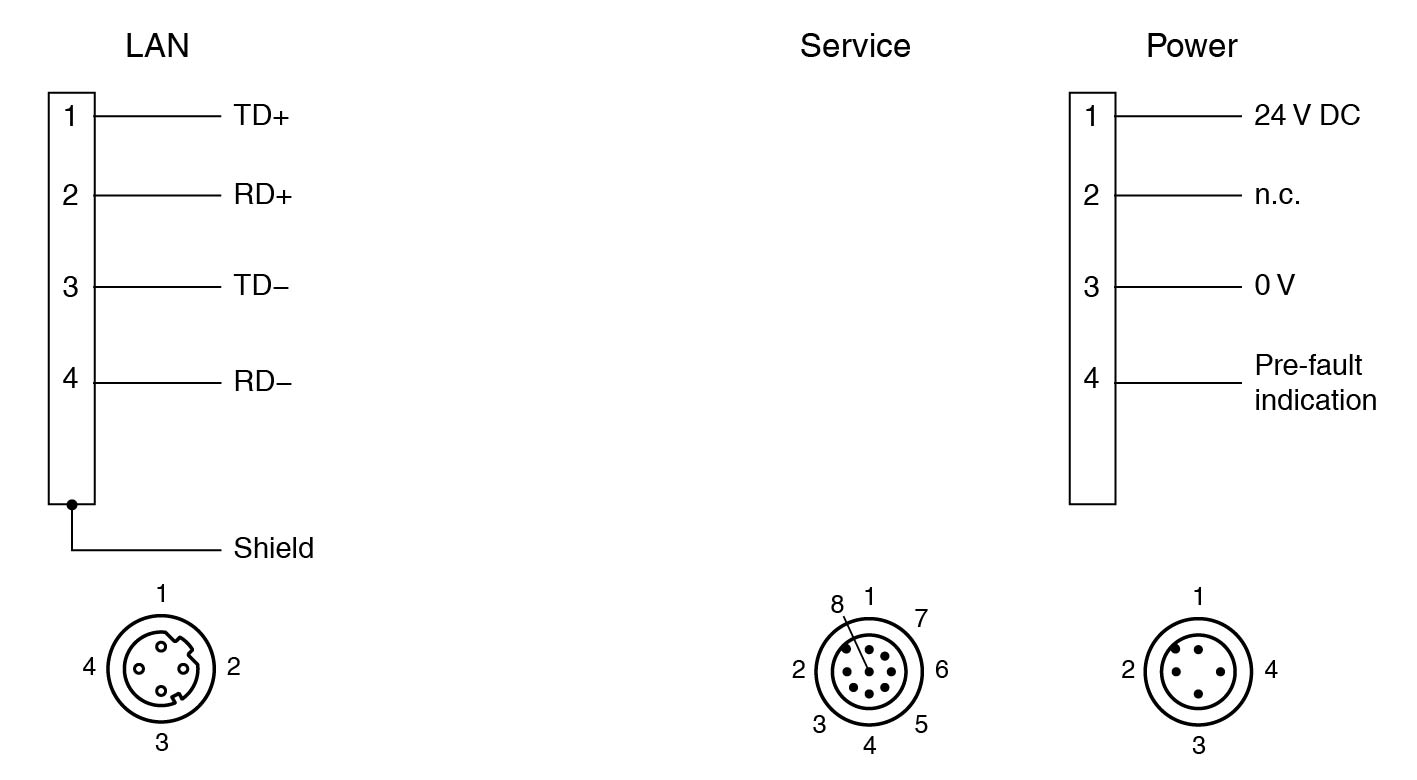

| 接口类型 | 以太网；100 BASE-TX |
| 物理 | M12，D 码 |
| 协议 | PROFINET EtherNet/IP EtherCAT 以太网 POWERLINK PROFIsafe |
| 传输速率 | 100 MBit/s （快速以太网） |
| 故障前指示输出 | 1 路 PNP，稳定性控制不足时熄灭 ， 短路保护，最大值 200 mA |
| 激光安全 | EN 60825-1:2014 |
| UL 认证 | 通过 cULus 认证 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -30 ... 50 °C (-22 ... 122 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP65 |
| 材料 | 材料 |
| 外壳ABS / PC光学端面塑料 | 外壳ABS / PC光学端面塑料 |
| 质量 | 700 g |

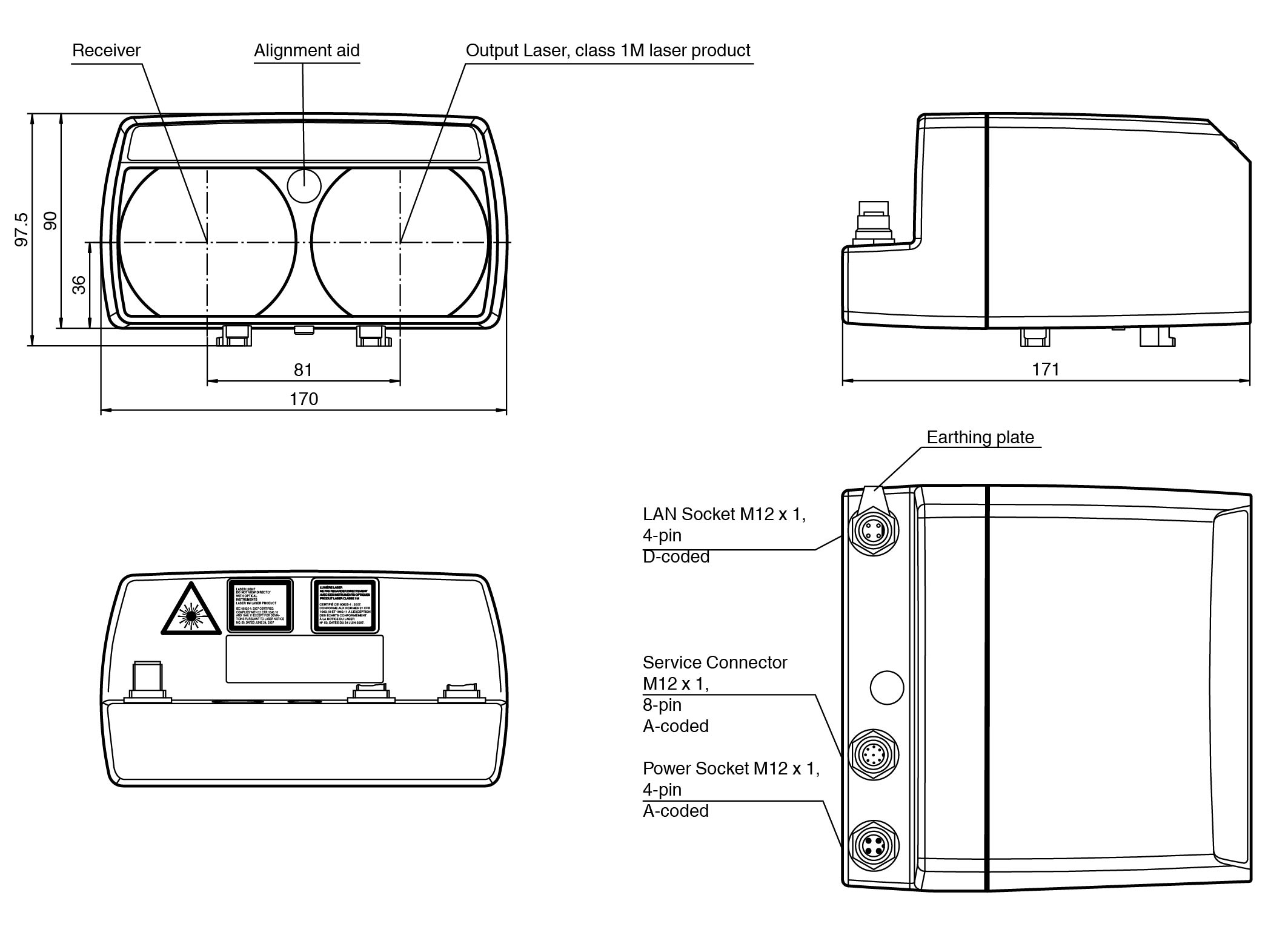

| 尺寸 | 尺寸 |
| 高度90 mm宽度170 mm长度171 mm | 高度90 mm宽度170 mm长度171 mm |
| 外壳 | ABS / PC |
| 光学端面 | 塑料 |
| 高度 | 90 mm |
| 宽度 | 170 mm |
| 长度 | 171 mm |
