产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 最小检测范围 | 0 ...500 mm，通过背景分析，350 ...500 mm，通过背景抑制 |
|---|---|
| 最大检测范围 | 0 ...6000 mm，通过背景分析，200 ...6000 mm，通过背景抑制 |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 操作模式 | 在背景抑制/评估之间切换 |
| 光点直径 | 150 mm 在 600 mm 传感器检测范围处 |
| MTTFd | 730 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 功能指示灯 | 绿色 LED：通电黄色 LED：物体检测 |
| 控制元件 | 感应范围设置，时间功能、时间设置的编程开关 |
| 工作电压 | 15 ... 35 V DC |
| 纹波 | 10 % |
| 空载电流 | 100 mA |
| 测试输入 | 在 +Ub 下发射器停用 |
| 开关类型 | 亮通/暗通，可选择，可编程 ， 出厂设置：亮通 |
| 信号输出 | 1 路 NPN，1 路 PNP，短路保护，集电极开路 |
| 开关电压 | 35 V DC |
| 开关电流 | 200 mA |
| 响应时间 | 100 ms |
| 断电延时 | 400 ms |
| 计时器功能 | 可编程开/关延时，可调节 0.1...10 s |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 发射干扰EN 61000-6-3标准EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 | 发射干扰EN 61000-6-3标准EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 |
| 发射干扰 | EN 61000-6-3 |
| 标准 | EN 61000-6-2（不包括 EN 61000-4-5）、EN 61000-4-11 |
| CE 符合性 | 是 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 防护等级 | IP65 |
| 连接 | 5 m 固定缆线 |
| 材料 | 材料 |
| 外壳Makrolon GV30光学端面硬化塑料透镜 | 外壳Makrolon GV30光学端面硬化塑料透镜 |
| 质量 | 320 g |

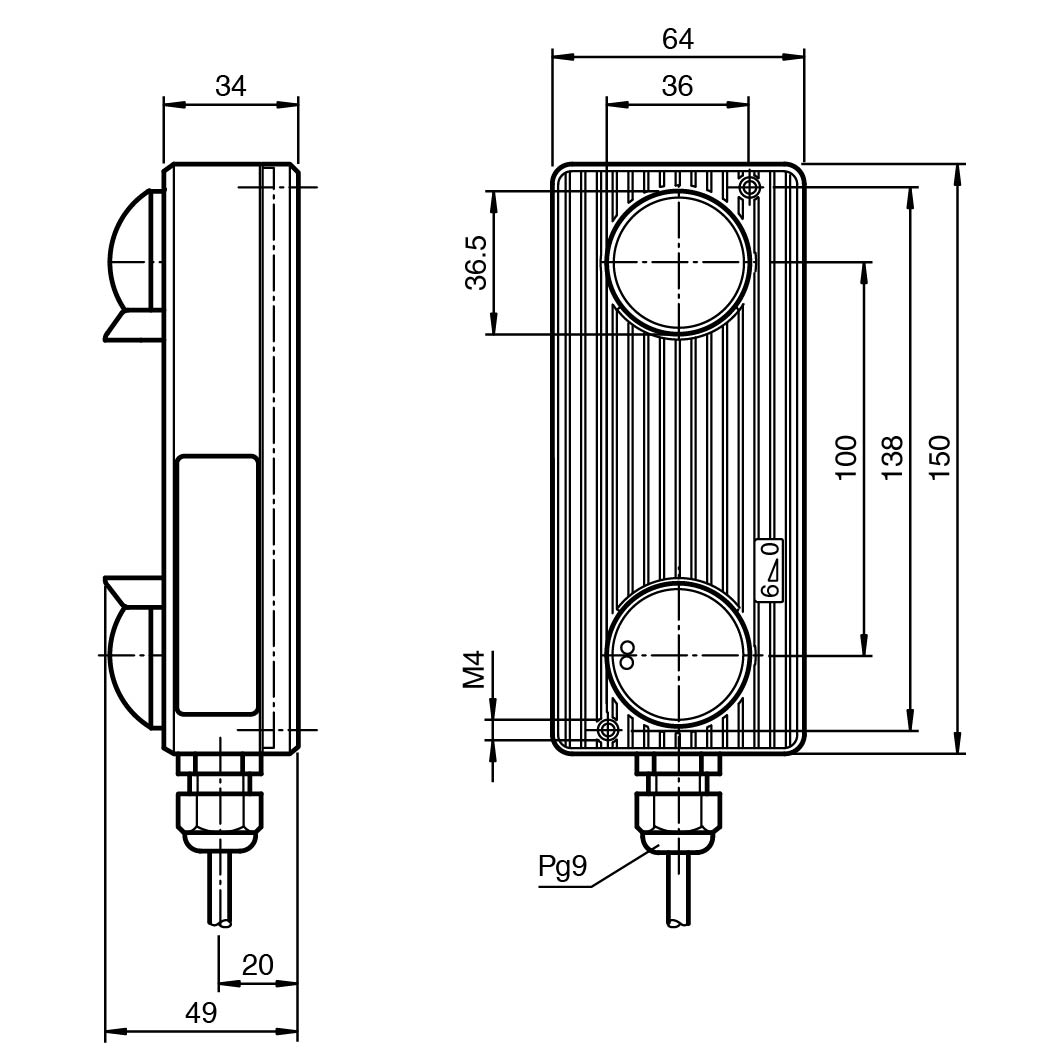

| 尺寸 | 尺寸 |
| 高度64 mm宽度150 mm深度49 mm | 高度64 mm宽度150 mm深度49 mm |
| 外壳 | Makrolon GV30 |
| 光学端面 | 硬化塑料透镜 |
| 高度 | 64 mm |
| 宽度 | 150 mm |
| 深度 | 49 mm |
