TECHNICAL DATA
规格参数

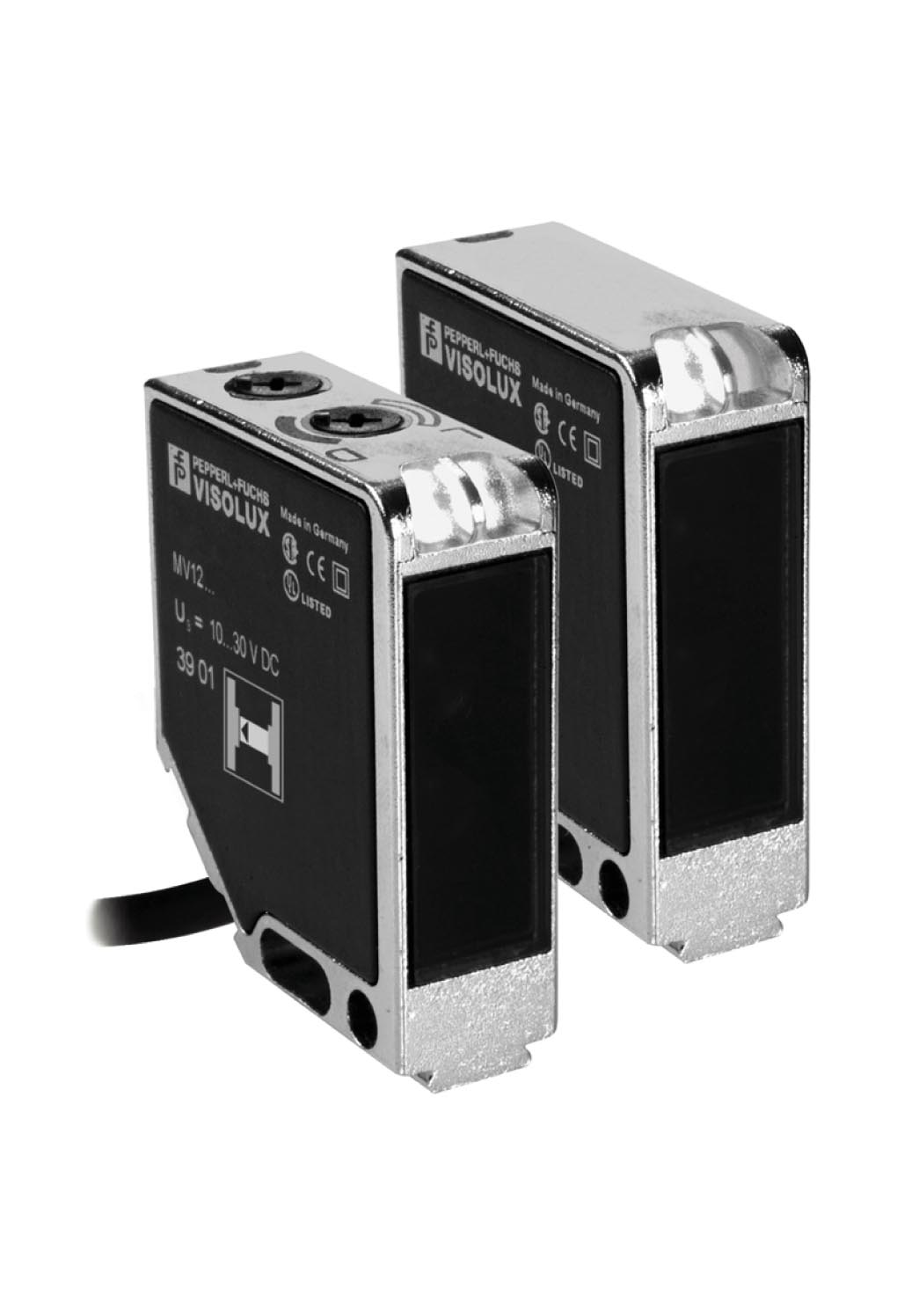

系统组件
| 发射器 | M12-F1/76b/115 |
|---|---|
| 接收器 | MV12-F1/82b/115/128 |
| 有效检测距离 | 0 ... 16 m |
| 检测范围极限值 | 25 m |
| 光源 | 2 LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 目标尺寸 | 最小 12 mm |
| 对准辅助装置 | 接收器中的红色 LED |
| 光点直径 | 大约 420 mm 在距离为 16 m 处 |
| 发散角 | 1,5 ° |
| 环境光限制 | 环境光限制 |
| 连续光40000 Lux调制光5000 Lux | 连续光40000 Lux调制光5000 Lux |
| 连续光 | 40000 Lux |
| 调制光 | 5000 Lux |
| MTTFd | 570 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 90 % |
| 工作指示灯 | 绿色 LED，如果发生短路则闪烁 |
| 功能指示灯 | 2 个黄色 LED，用于开关状态、稳定性控制、示教和对比度检测模式 |
| 控制元件 | 用于控制亮通/暗通的旋转开关、用于调整对比度识别的 5 档开关 |
| 对比度检测水平 | 15 % - 透明玻璃瓶 25 % - 塑料薄膜 40% - 有色玻璃或不透明材料 可通过示教键或外部电线调节 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 发射器：≤ 35 mA 接收器：≤ 45 mA |
| 测试输入 | 在 0 V 时停用发射器 |
| 功能输入 | 外部示教输入 (ET) |
| 故障前指示输出 | 1 PNP，约 5 秒后电平降至功能预留电平以下时停用。如果在闪烁期间光束中断 4 次，则会立即停用。 |
| 开关类型 | 亮通/暗通，可切换 |
| 信号输出 | 1 路推挽（4 合 1）输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 0,2 A |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g | 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 耐冲击和抗振 | IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g |
| 抗振性 | IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 300 V AC |
| UL 认证 | E87056 ， cULus 认证 57M3 ， 2 类电源 ， 1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 2500 mm 固定缆线 ， PUR |
| 材料 | 材料 |
| 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 | 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 |
| 质量 | 120 g （发射器和接收器） |

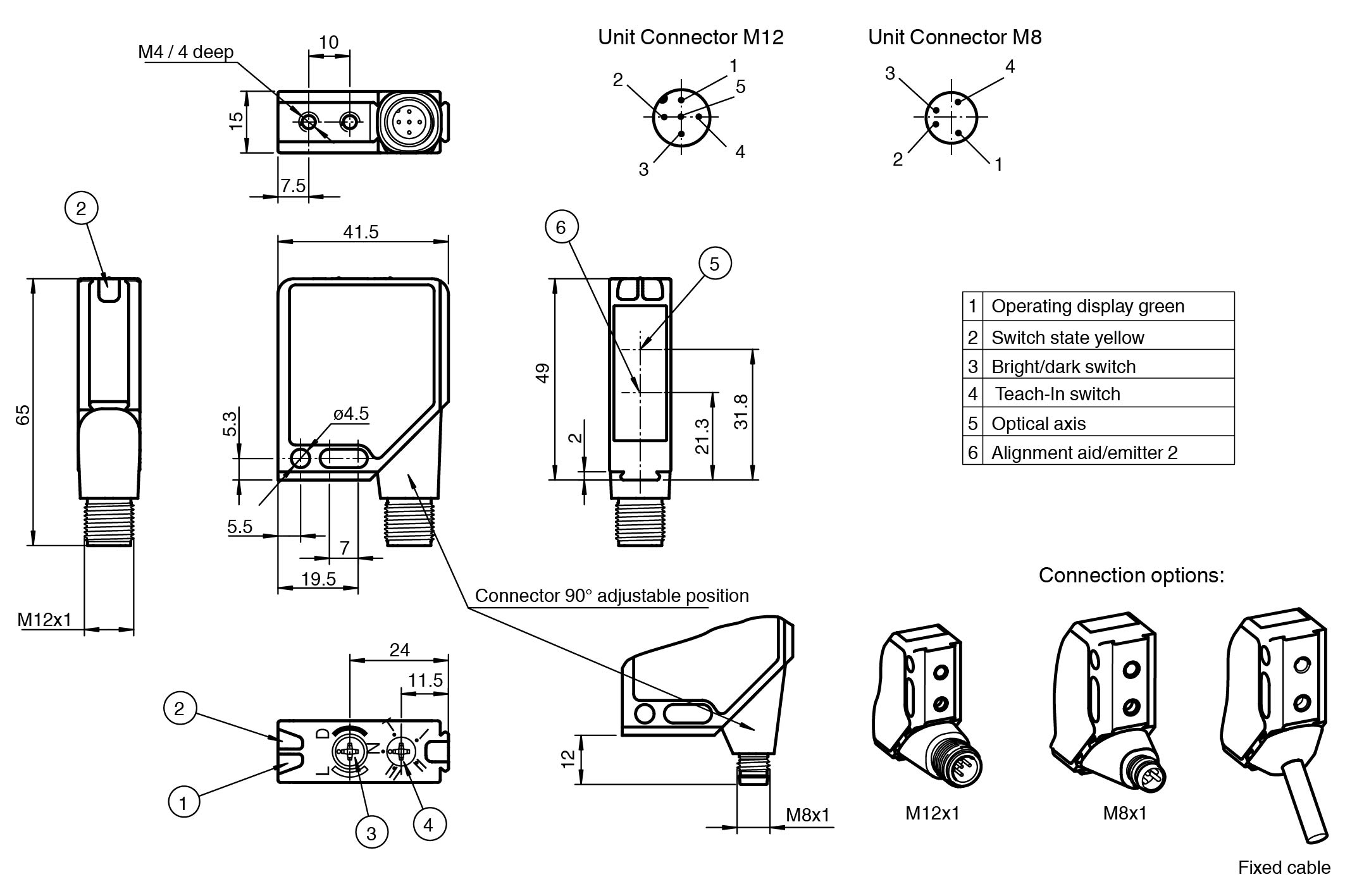

| 尺寸 | 尺寸 |
| 高度49 mm宽度41,5 mm深度15 mm | 高度49 mm宽度41,5 mm深度15 mm |
| 外壳 | 框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC |
| 光学端面 | 塑料板 |
| 高度 | 49 mm |
| 宽度 | 41,5 mm |
| 深度 | 15 mm |
