产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

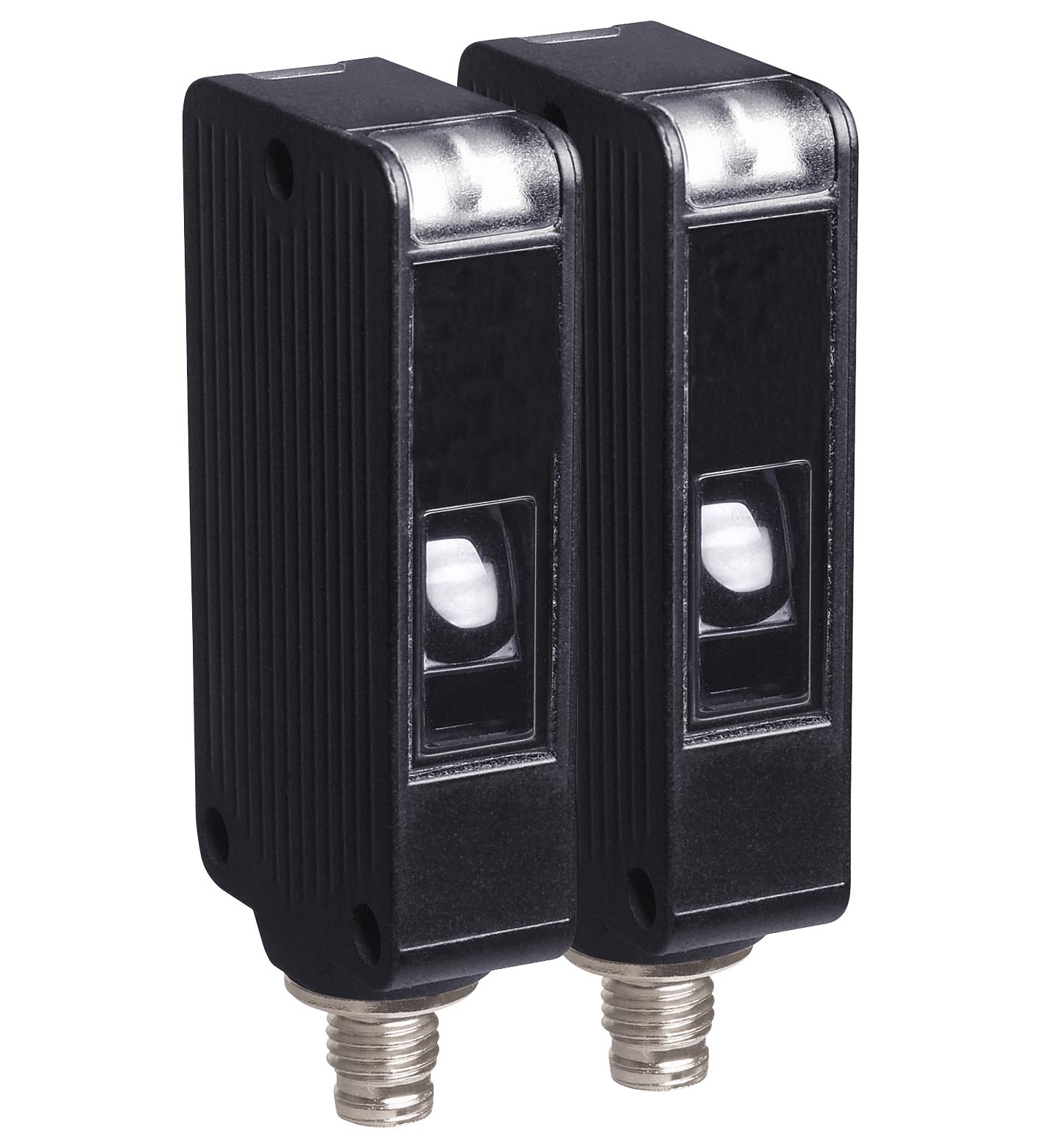

系统组件
| 发射器 | M41/70/76a |
|---|---|
| 接收器 | MV41/25/70/136 |
| 有效检测距离 | 0 ... 16 m |
| 检测范围极限值 | 正常模式： 25 m 高功率模式： 35 m （在 UB+ 下的控制输入） |
| 光源 | 正常模式：LED 高功率模式：LED+IRED |
| 光源类型 | 正常模式： 调制可见红光 高功率模式： 红色可见调制光和红外调制光 |
| 光点直径 | 大约 500 mm 在检测范围内 16 m |
| 发散角 | 大约 1,5 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 50000 Lux |
| MTTFd | 844 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 接收器： 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭 |
| 控制元件 | 灵敏度调节 （接收器） |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 30 mA |
| 测试输入 | 在 +UB 下发射器停用 （发射器） |
| 控制输入 | 高电平激活模式，带 +UB （发射器） |
| 开关类型 | 亮时接通 |
| 信号输出 | 2 路推挽（4 合 1）互补输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 60947-5-2:2007 | EMC 指令 2004/108/ECEN 60947-5-2:2007 |
| 符合标准 | 符合标准 |
| 产品标准EN 60947-5-2:2007 IEC 60947-5-2:2007标准UL 508 | 产品标准EN 60947-5-2:2007 IEC 60947-5-2:2007标准UL 508 |
| EMC 指令 2004/108/EC | EN 60947-5-2:2007 |
| 产品标准 | EN 60947-5-2:2007 IEC 60947-5-2:2007 |
| 标准 | UL 508 |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP67 |

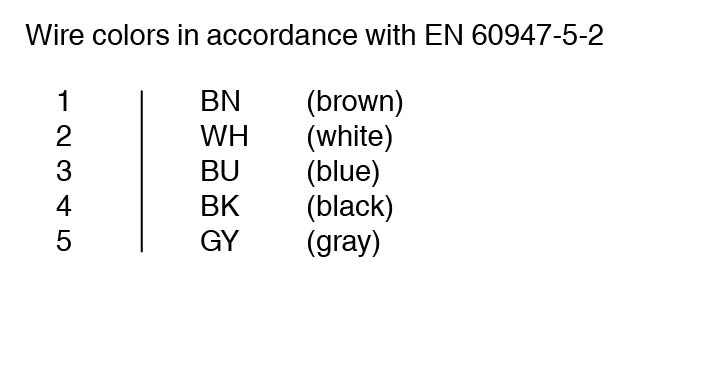

| 连接 | 带 5 针 M9 金属连接器 |
| 材料 | 材料 |
| 外壳铝 ， 带 Delta-Seal 涂层光学端面玻璃板连接器金属 | 外壳铝 ， 带 Delta-Seal 涂层光学端面玻璃板连接器金属 |
| 质量 | 50 g （设备） |

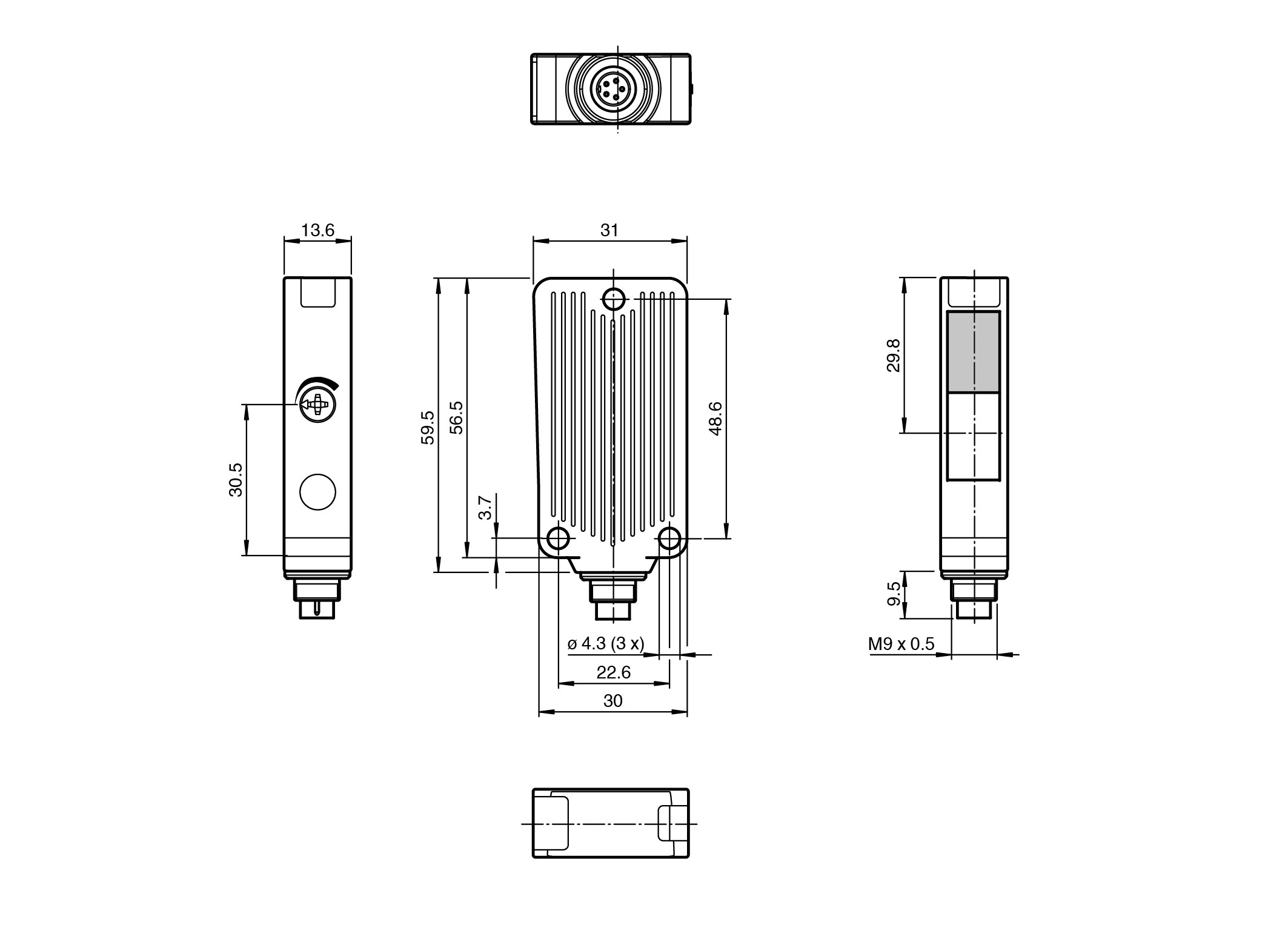

| 尺寸 | 尺寸 |
| 高度56,5 mm宽度31 mm深度13,6 mm | 高度56,5 mm宽度31 mm深度13,6 mm |
| 外壳 | 铝 ， 带 Delta-Seal 涂层 |
| 光学端面 | 玻璃板 |
| 连接器 | 金属 |
| 高度 | 56,5 mm |
| 宽度 | 31 mm |
| 深度 | 13,6 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
