倍加福

M41/MV41/25/76a/95/136

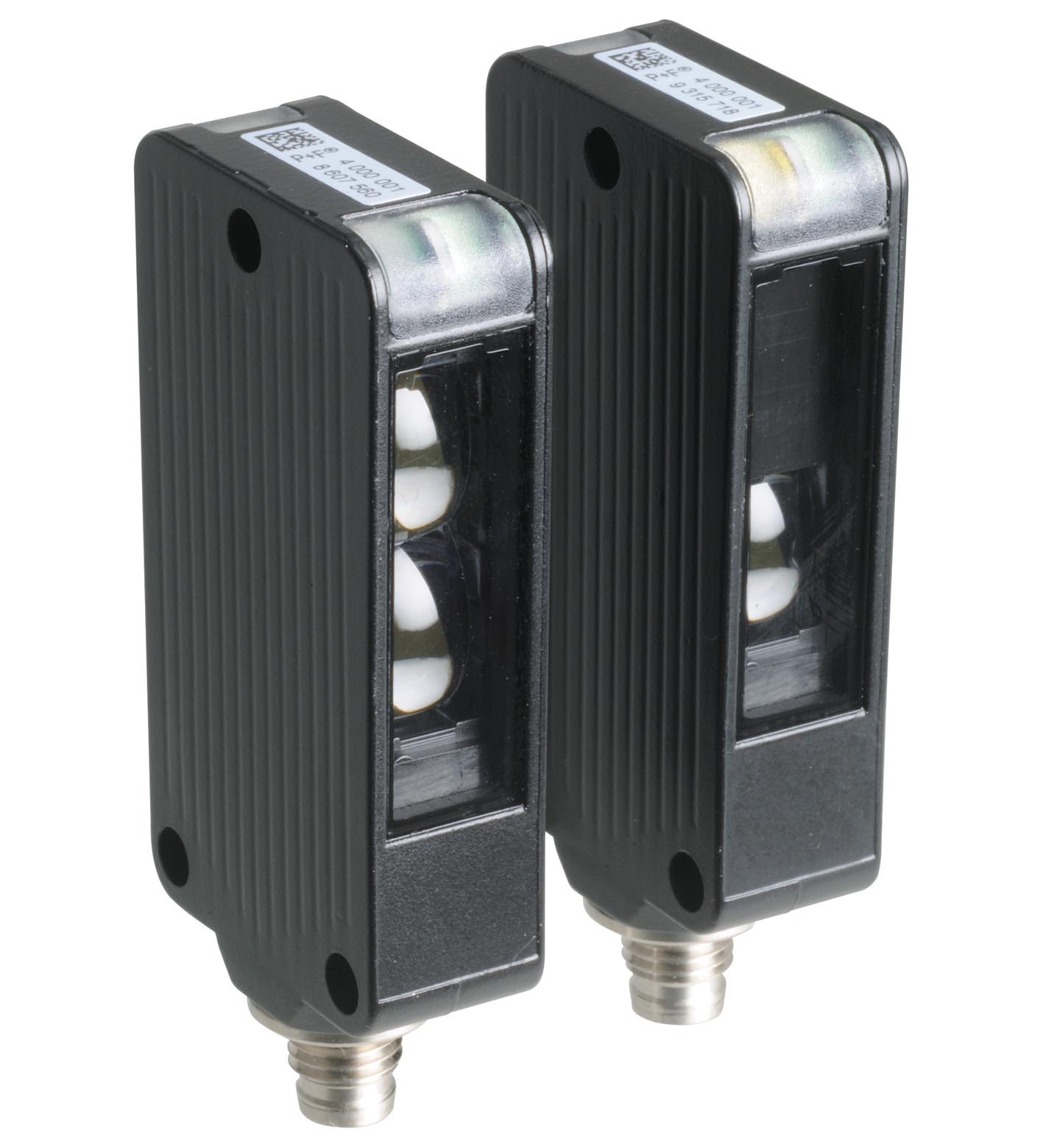

M41/MV41/25/76a/95/136 对射型光电传感器

订货号: T159881
产品分类: 对射型光电传感器

坚固稳定的对射型光电传感器，紧凑外壳设计，16 m 检测范围，发射频率 F1，红光和红外光，亮通，2 路推挽输出，测试输入，M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

系统组件

发射器	M41/76a/95
接收器	MV41/25/95/136
有效检测距离	0 ... 16 m
检测范围极限值	正常模式： 25 m 高功率模式： 35 m （在 UB+ 下的控制输入）
光源	正常模式：LED 高功率模式：LED+IRED
光源类型	正常模式：调制可见红光高功率模式：红色可见调制光和红外调制光
光点直径	大约 500 mm 在检测范围内 16 m
发散角	大约 1,5 °
光学端面	向前直射
环境光限制	50000 Lux
MTTFd	844 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：通电
功能指示灯	接收器：黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
控制元件	灵敏度调节（接收器）
工作电压	10 ... 30 V DC ， 2 级
纹波	最大 10 %
空载电流	最大 30 mA
测试输入	在 +UB 下发射器停用（发射器）
控制输入	高电平激活模式，带 +UB （发射器）
开关类型	亮时接通
信号输出	2 路推挽（4 合 1）互补输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 100 mA
电压降	≤ 2,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
指令符合性	指令符合性
EMC 指令 2004/108/ECEN 60947-5-2:2007	EMC 指令 2004/108/ECEN 60947-5-2:2007
符合标准	符合标准
产品标准EN 60947-5-2:2007 IEC 60947-5-2:2007标准UL 508	产品标准EN 60947-5-2:2007 IEC 60947-5-2:2007标准UL 508
EMC 指令 2004/108/EC	EN 60947-5-2:2007
产品标准	EN 60947-5-2:2007 IEC 60947-5-2:2007
标准	UL 508
UL 认证	cULus 认证，2 类电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 75 °C (-40 ... 167 °F)
防护等级	IP67
连接	M8 x 1 连接器，4 针
材料	材料
外壳铝，带 Delta-Seal 涂层光学端面玻璃板连接器金属	外壳铝，带 Delta-Seal 涂层光学端面玻璃板连接器金属
质量	50 g （设备）

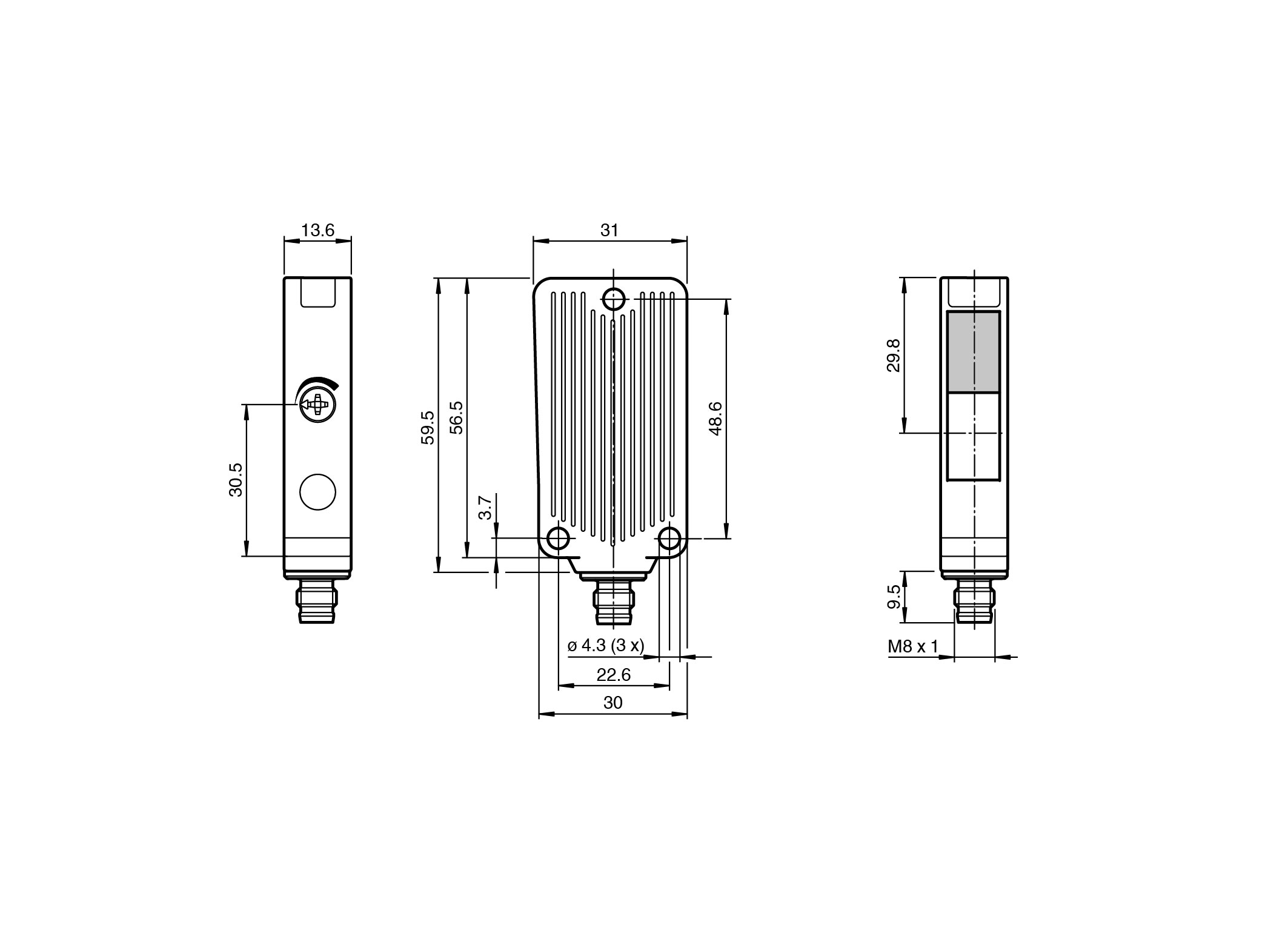

尺寸	尺寸
高度56,5 mm宽度31 mm深度13,6 mm	高度56,5 mm宽度31 mm深度13,6 mm
外壳	铝，带 Delta-Seal 涂层
光学端面	玻璃板
连接器	金属
高度	56,5 mm
宽度	31 mm
深度	13,6 mm
