TECHNICAL DATA
规格参数
通用规格
| 适用的传感器和 | 双传感器，-F25 系列，带执行器 BT32... 双传感器，-F31 系列，带执行器 BT65A 双传感器，-F31K 系列，带执行器 BT65A |
|---|---|
| 材料 | 安装支架和螺母：不锈钢 1.4301 挺杆和轴：不锈钢 1.4305 / AISI 303 (V2A) 传感器板：Vestamid (PA 12)，导电 |

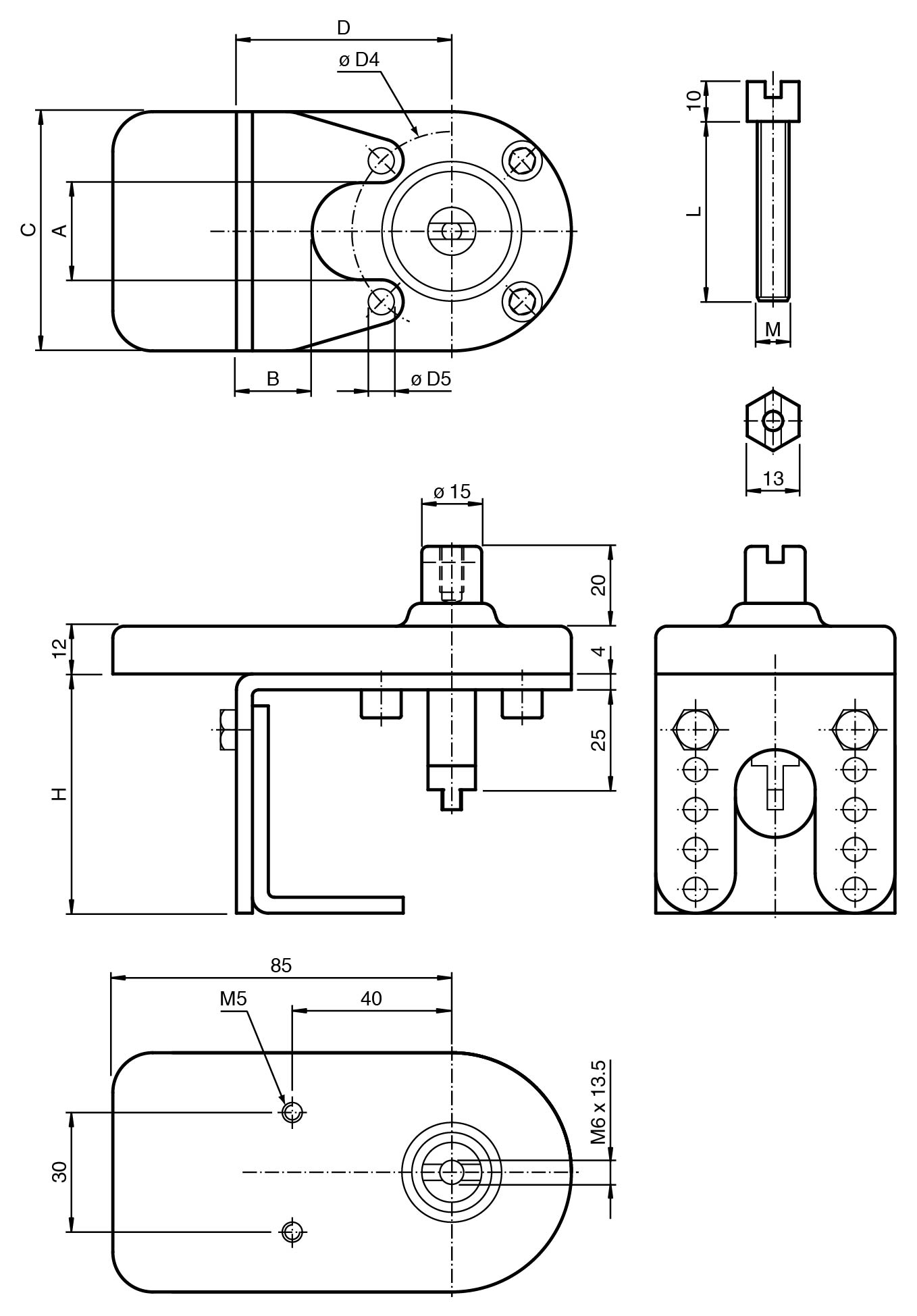

| 尺寸 | 尺寸 |
| A34,5 mmB15 mmC64,5 mmD54 mm? D470 mm? D58,5 mmH60 mm / 70 mm / 80 mm / 90 mm / 100 mm ，可调L60 mmM10 mm | A34,5 mmB15 mmC64,5 mmD54 mm? D470 mm? D58,5 mmH60 mm / 70 mm / 80 mm / 90 mm / 100 mm ，可调L60 mmM10 mm |
| A | 34,5 mm |
| B | 15 mm |
| C | 64,5 mm |
| D | 54 mm |
| ? D4 | 70 mm |
| ? D5 | 8,5 mm |
| H | 60 mm / 70 mm / 80 mm / 90 mm / 100 mm ，可调 |
| L | 60 mm |
| M | 10 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
