TECHNICAL DATA
规格参数
环境条件
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
|---|---|
| 长度 | 32 mm 传感器的螺纹长度最小值 32 mm |
| 直径 | 传感器最小值 11,8 mm 传感器最大值 12 mm |
| 连接 | M16 x 1 外螺纹 |
| 材料 | 黄铜，镀镍 不含油漆润湿干扰物质 |
| 螺纹连接 | AF = 20 mm |

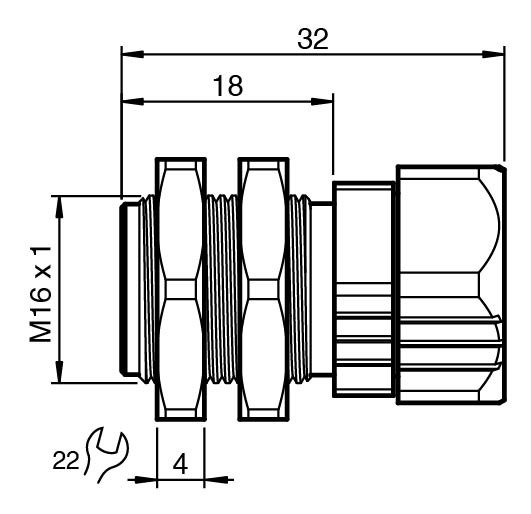

| 尺寸 | 尺寸 |
| 长度32 mm直径22 mm | 长度32 mm直径22 mm |
| 拧紧扭矩 | 20 Nm 螺母 5 4 Nm 螺母 1 |
| 长度 | 32 mm |
| 直径 | 22 mm |
| 注意 | 注意：取决于传感器形状，将被固定在反冲洗位置最远 0.7 mm 处。 |
