产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
环境条件
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
|---|---|

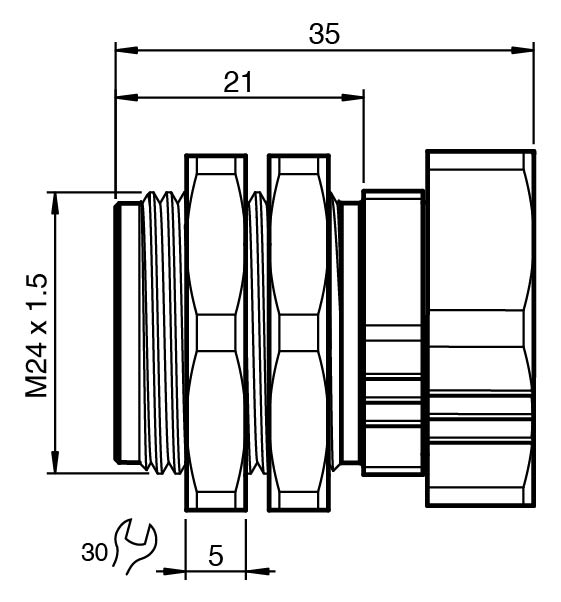

| 长度 | 35 mm 传感器的螺纹长度最小值 35 mm |
| 直径 | 传感器最小值 17,8 mm 传感器最大值 18 mm |
| 连接 | M24 x 1.5 外螺纹 |
| 材料 | 黄铜，镀镍 不含油漆润湿干扰物质 |
| 螺纹连接 | SW = 30 mm |
| 尺寸 | 尺寸 |
| 长度35 mm直径33 mm | 长度35 mm直径33 mm |
| 拧紧扭矩 | 25 Nm 螺母 5 6 Nm 螺母 1 |
| 长度 | 35 mm |
| 直径 | 33 mm |
| 注意 | 注意：取决于传感器形状，将被固定在反冲洗位置最远 0.7 mm 处。 |
