产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
环境条件
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
|---|---|
| 长度 | 36 mm 传感器的螺纹长度最小值 34 mm |
| 直径 | 传感器最小值 29,73 mm 传感器最大值 30 mm |
| 连接 | M36 x 1.5 外螺纹 |
| 材料 | 黄铜，镀镍 不含油漆润湿干扰物质 |
| 螺纹连接 | SW = 41 mm |

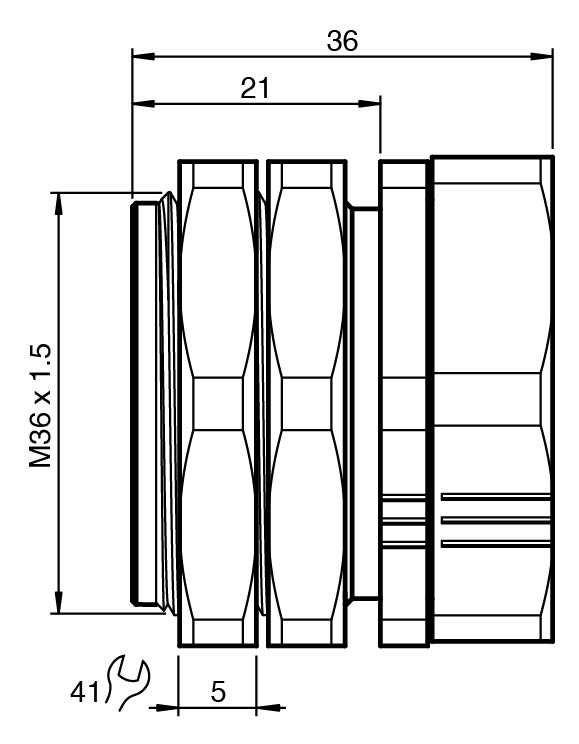

| 尺寸 | 尺寸 |
| 长度36 mm直径45 mm | 长度36 mm直径45 mm |
| 拧紧扭矩 | 36 Nm 螺母 5 8 Nm 螺母 1 |
| 长度 | 36 mm |
| 直径 | 45 mm |
| 注意 | 注意：取决于传感器形状，将被固定在反冲洗位置最远 0.7 mm 处。 |
DOCUMENTS & DOWNLOADS
资料与附件
STP 三维图纸
3-D
已就绪 · 可下载下载文件
点击“三维预览”后按需加载图纸。
图纸暂时无法预览时，可通过上方资料链接重试或下载。
