TECHNICAL DATA
规格参数
通用规格
| 适用的传感器和 | 双传感器，-F31K 系列，带执行器 BT65... 双传感器，-F31K2 系列，带执行器 BT65... |
|---|---|
| 标准 | VDI / VDE 3845 DIN EN ISO 5211 |
| 轴直径 | 16 mm |
| 轴高度 | 20 mm |
| 安装孔模式 | 传感器：30 x 80 mm，M5 螺钉 安装支架：4 x 50 mm，M6 螺钉 |
| 材料 | 不锈钢 1.4301 / AISI 304 用于金属板和金属片折弯件 不锈钢 1.4305 / AISI 303 用于轴 |
| 安装材料不锈钢圆柱头内六角螺丝 4 x M6 x 8 mm | 安装材料不锈钢圆柱头内六角螺丝 4 x M6 x 8 mm |
| 质量 | 636 g |

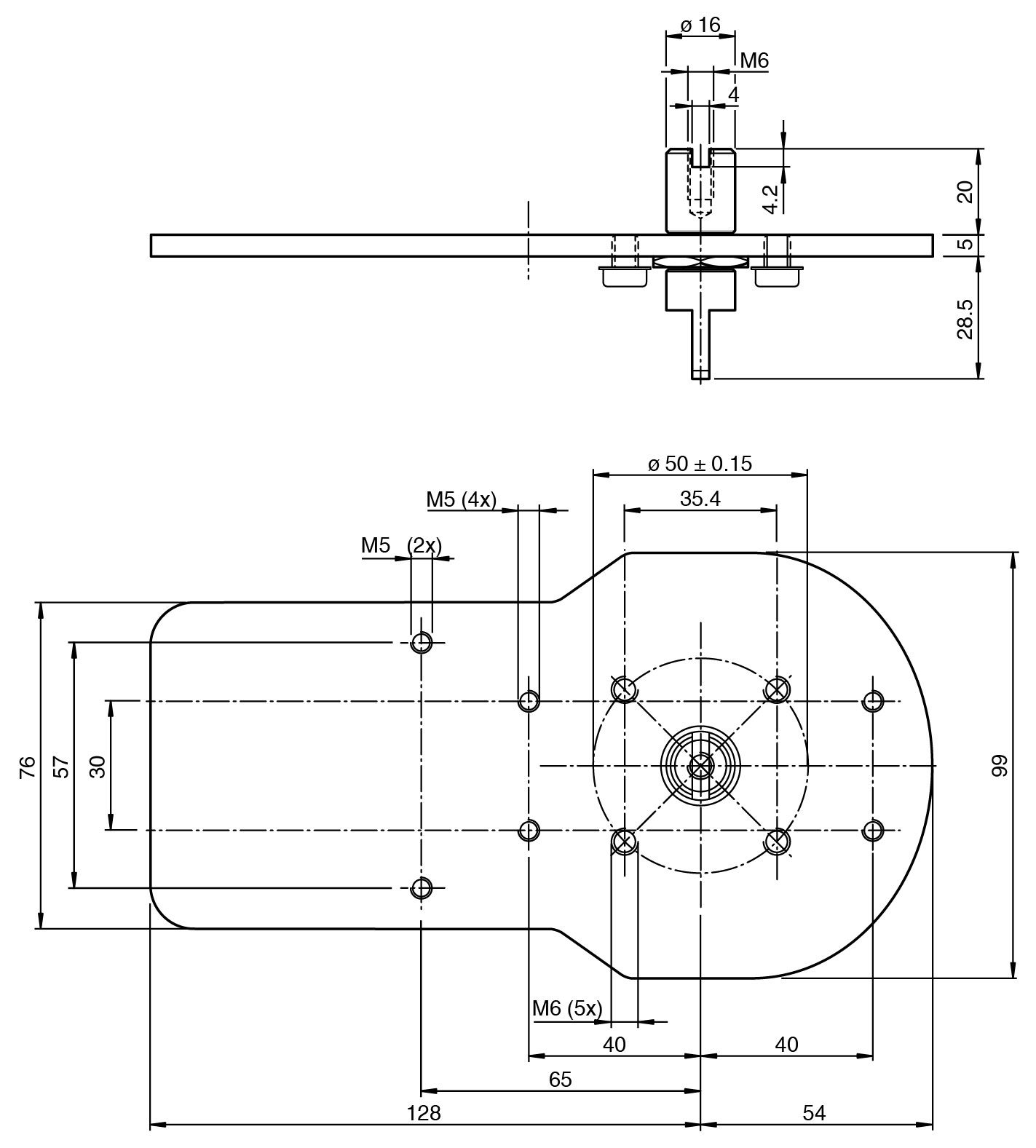

| 尺寸 | 尺寸 |
| 高度53,5 mm宽度99 mm长度182 mm | 高度53,5 mm宽度99 mm长度182 mm |
| 安装材料 | 不锈钢圆柱头内六角螺丝 4 x M6 x 8 mm |
| 高度 | 53,5 mm |
| 宽度 | 99 mm |
| 长度 | 182 mm |
