MHV-WS-F406-F05-M5

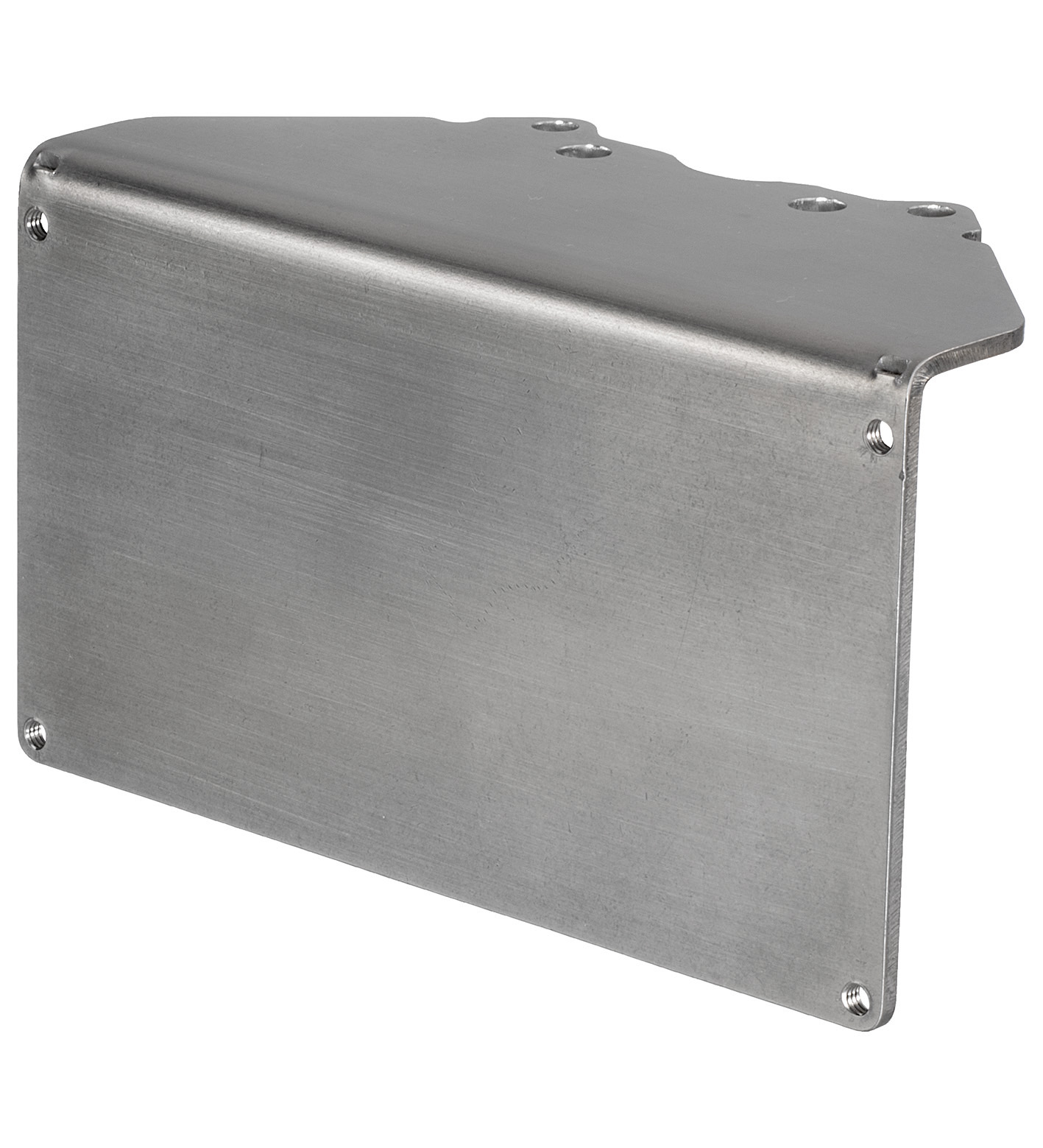

MHV-WS-F406-F05-M5 安装支架

WILSEN. 阀门装置安装角钢，用于连接到手动操作阀适用的 MHV-BT* 系列适配转接板和安装套件

TECHNICAL DATA

规格参数

通用规格

适用部件	WILSEN.valve 用于安装 -F25/-F31 系列双传感器的转接板用于安装 F31K/-F31K2 系列双传感器的转接板
标准	DIN EN ISO 5211 / DIN 3337
材料	不锈钢 1.4301 / AISI 304
质量	295 g

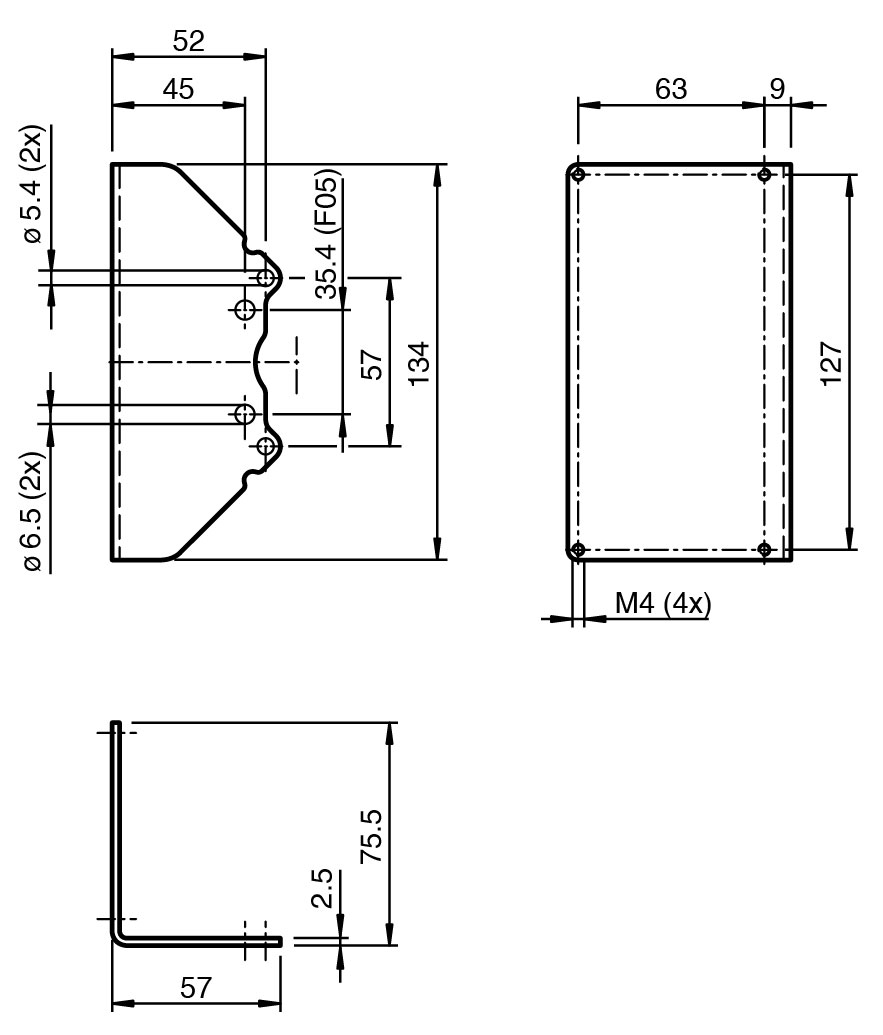

尺寸	尺寸
高度75,5 mm宽度134 mm长度57 mm	高度75,5 mm宽度134 mm长度57 mm
高度	75,5 mm
宽度	134 mm
长度	57 mm
注意	对于安装支架，我们提供其他合适的附件，如手动操作阀适用的适配转接板和安装套件。
供货范围	用于将安装支架安装到适配转接板： 2 个内六角螺丝 M5 x 8（用于从后方安装） 2 个内六角螺丝 M6 x 10（用于横向安装）
