倍加福

ML100-55/98/102

ML100-55/98/102 反射板型传感器

订货号: 210536
产品分类: 反射板型传感器

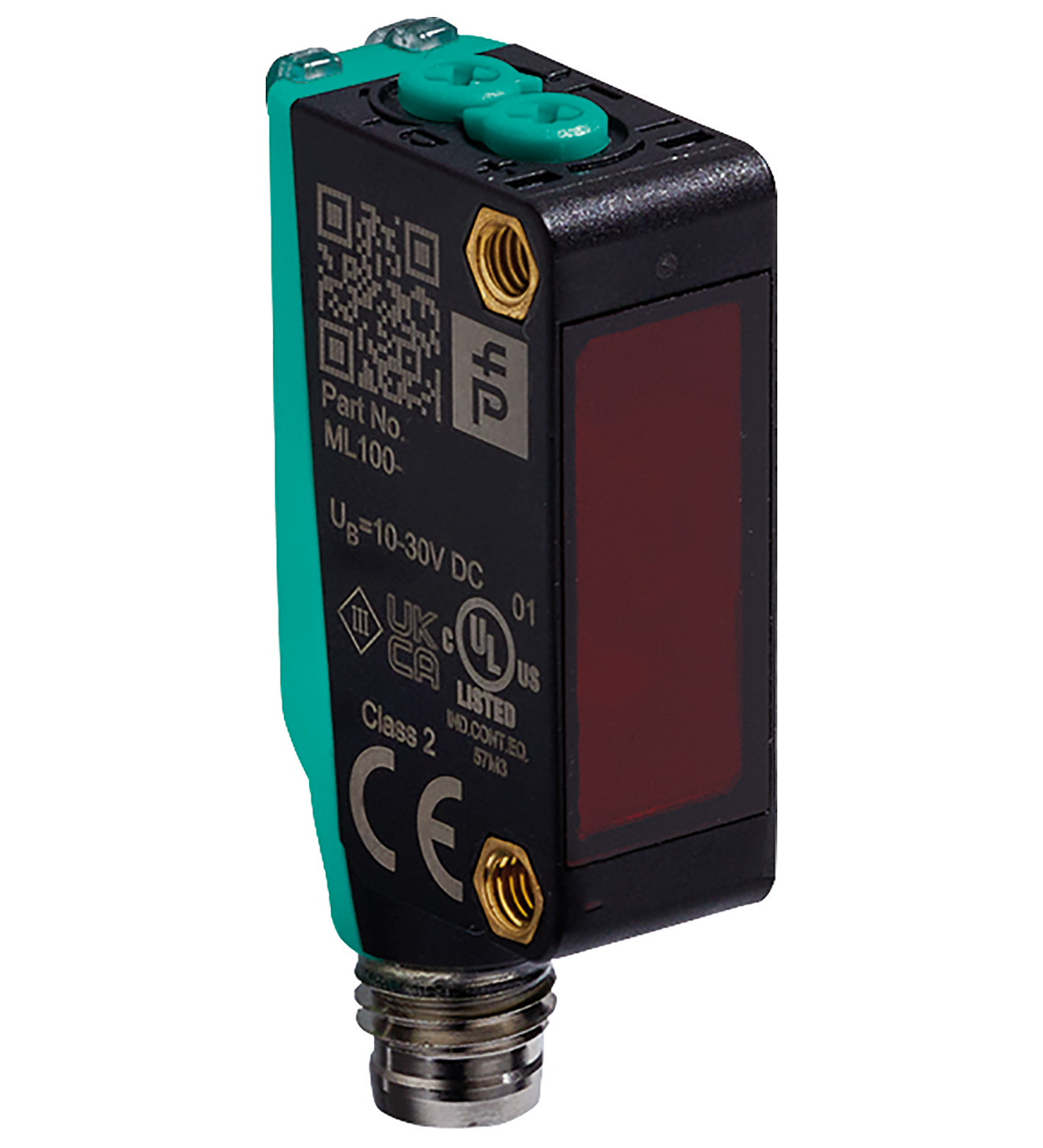

带偏振滤波片的反射板型光电传感器，塑料外壳，5 m 检测范围，红光，灵敏度可调，亮通/暗通，直流型，NPN 输出，M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 5 m
反射板的距离	0,02 ... 5 m
检测范围极限值	7 m
参考目标	H50 反射板
光源	LED
光源类型	调制可见红光
偏振滤波片	是
光点直径	大约 500 mm 相距 7 m
发散角	大约 4 °
光学端面	向前直射
环境光限制	EN 60947-5-2:2007+A1:2012
MTTFd	860 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：通电
功能指示灯	黄色 LED：接收到光束时亮起 ; 稳定性控制不足时闪烁；光束中断时关闭
控制元件	灵敏度调节
控制元件	亮时接通/暗时接通转换开关
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 20 mA
开关类型	该传感器的开关类型是可更改的。默认设置为：亮时接通

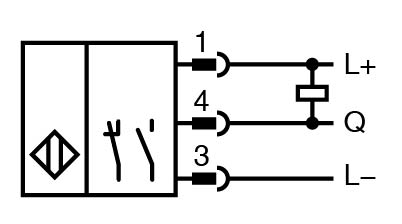

信号输出	1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
电压降	≤ 1,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
产品标准	EN 60947-5-2
UL 认证	cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（最大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-30 ... 60 °C (-22 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	M8 x 1 连接器，3 针
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 10 g
紧固螺丝的紧固扭矩	0,6 Nm

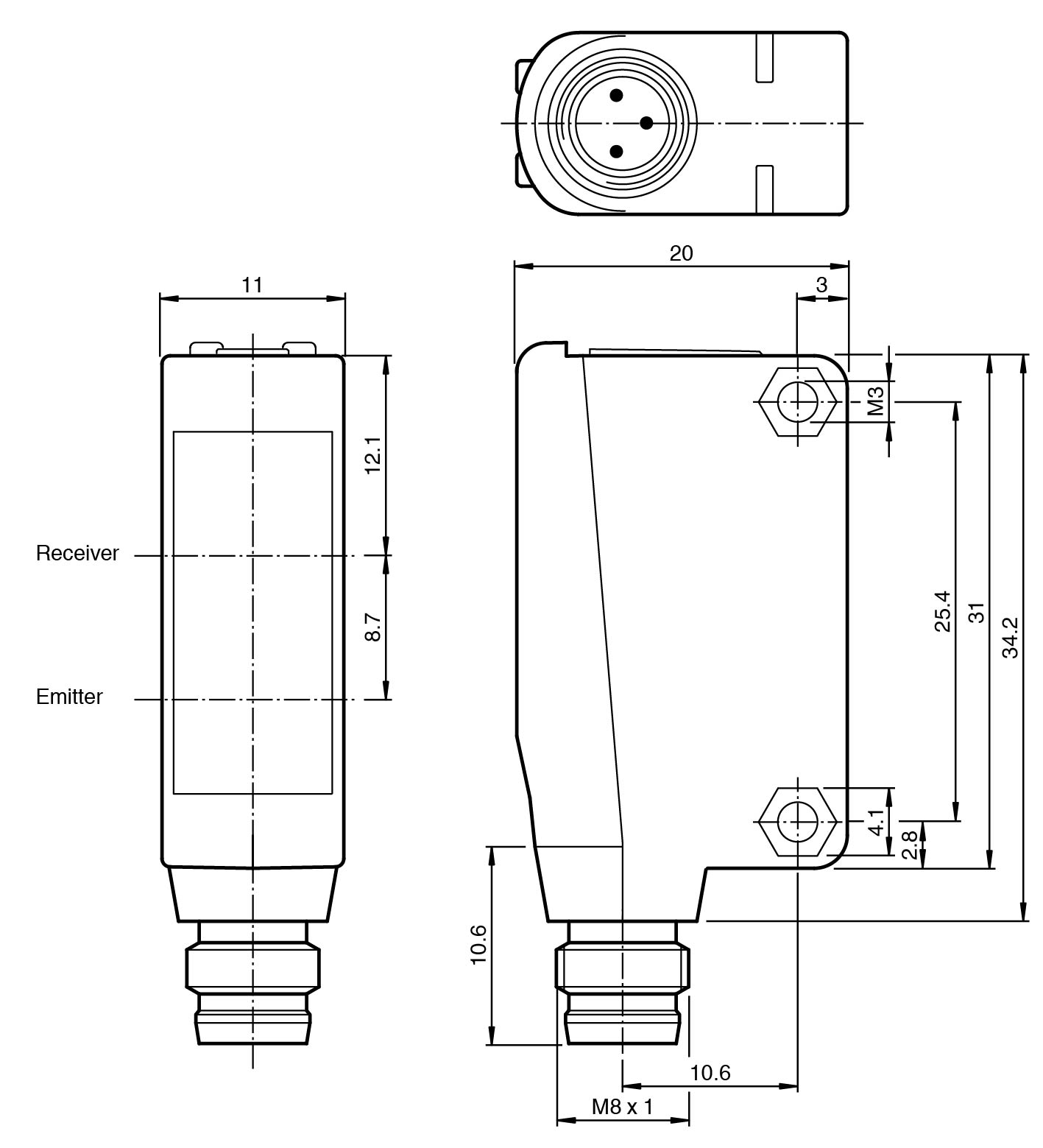

尺寸	尺寸
高度31 mm宽度11 mm深度20 mm	高度31 mm宽度11 mm深度20 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	31 mm
宽度	11 mm
深度	20 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
