倍加福

ML100-8-H-100/95/120/162

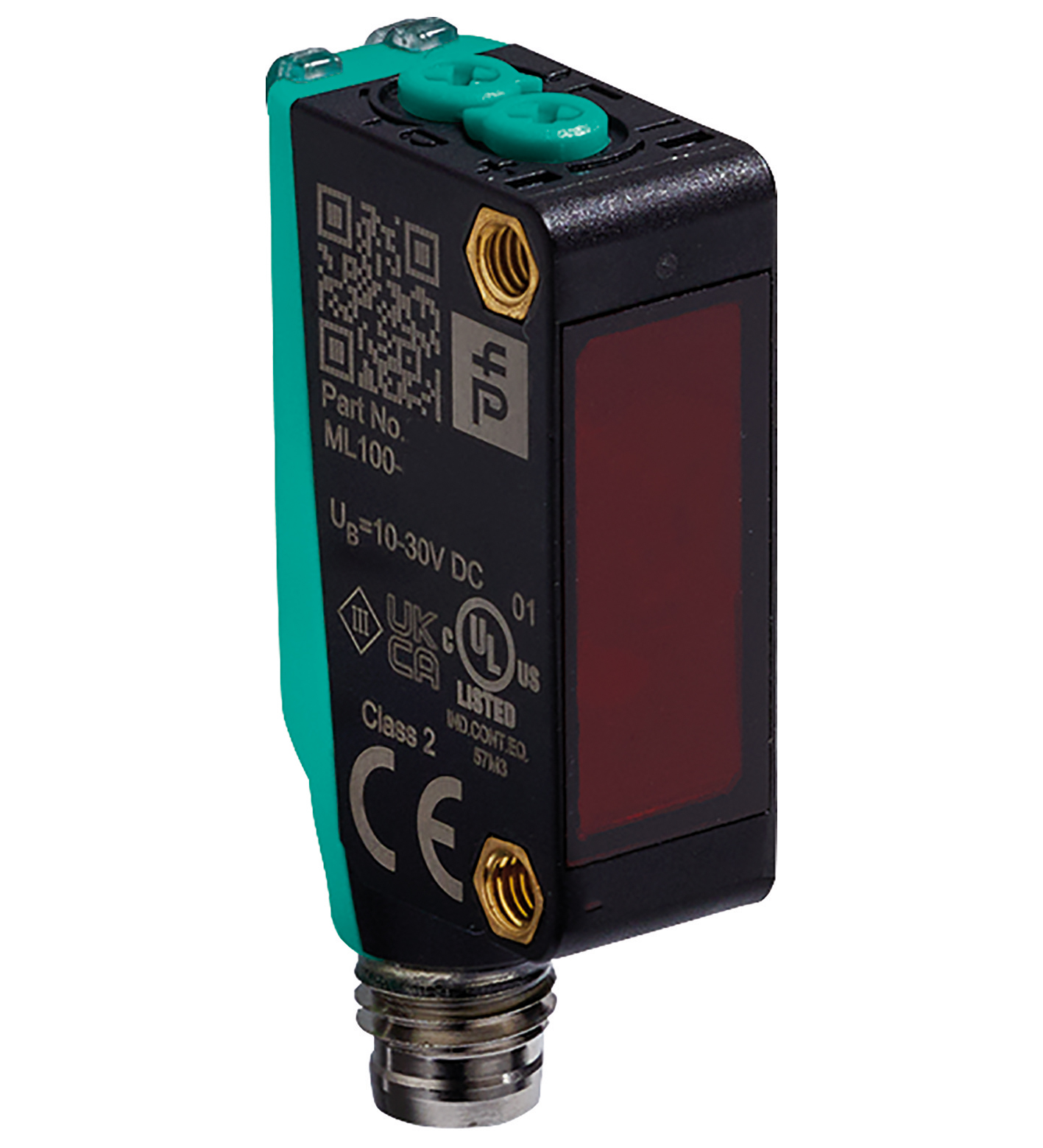

ML100-8-H-100/95/120/162 背景抑制传感器

订货号: 243925
产品分类: 漫反射型光电式传感器

具有特殊光斑的漫反射型光电传感器，适用于检测印刷电路板 (PCB)，带背景抑制功能，微型设计，100 mm 检测范围，红光，亮通，PNP 输出，M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	20 ... 100 mm
最小检测范围	10 ... 25 mm
最大检测范围	25 ... 100 mm
调整范围	25 ... 100 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
偏振滤波片	无
黑/白差 (6 %/90 %)	< 20 %
光点直径	3 个光斑，50 mm 距离处的光斑大小为 4 mm，光斑相隔 8 mm；80 mm 距离处的光斑大小为 2.5 mm，光斑相隔 12 mm；100 mm 距离处的光斑大小为 4 mm，光斑相隔 15 mm （光斑外缘的间距）
光学端面	向前直射
环境光限制	EN 60947-5-2:2007+A1:2012
MTTFd	1100 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：通电
功能指示灯	黄色 LED：检测到物体时亮起，处于调节模式时闪烁
控制元件	感应范围调节器
控制元件	亮时接通/暗时接通转换开关
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 15 mA
开关类型	该传感器的开关类型是可更改的。默认设置为：亮时接通

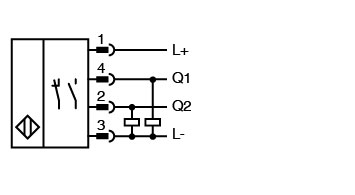

信号输出	2 路 PNP 独立输出短路保护，反极性保护，开集晶体管
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
电压降	≤ 1,5 V DC
开关频率	500 Hz
响应时间	1 ms
产品标准	EN 60947-5-2
UL 认证	cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（最大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-30 ... 60 °C (-22 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	连接器 M8 x 1 ， 4 针
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 10 g
紧固螺丝的紧固扭矩	0,6 Nm

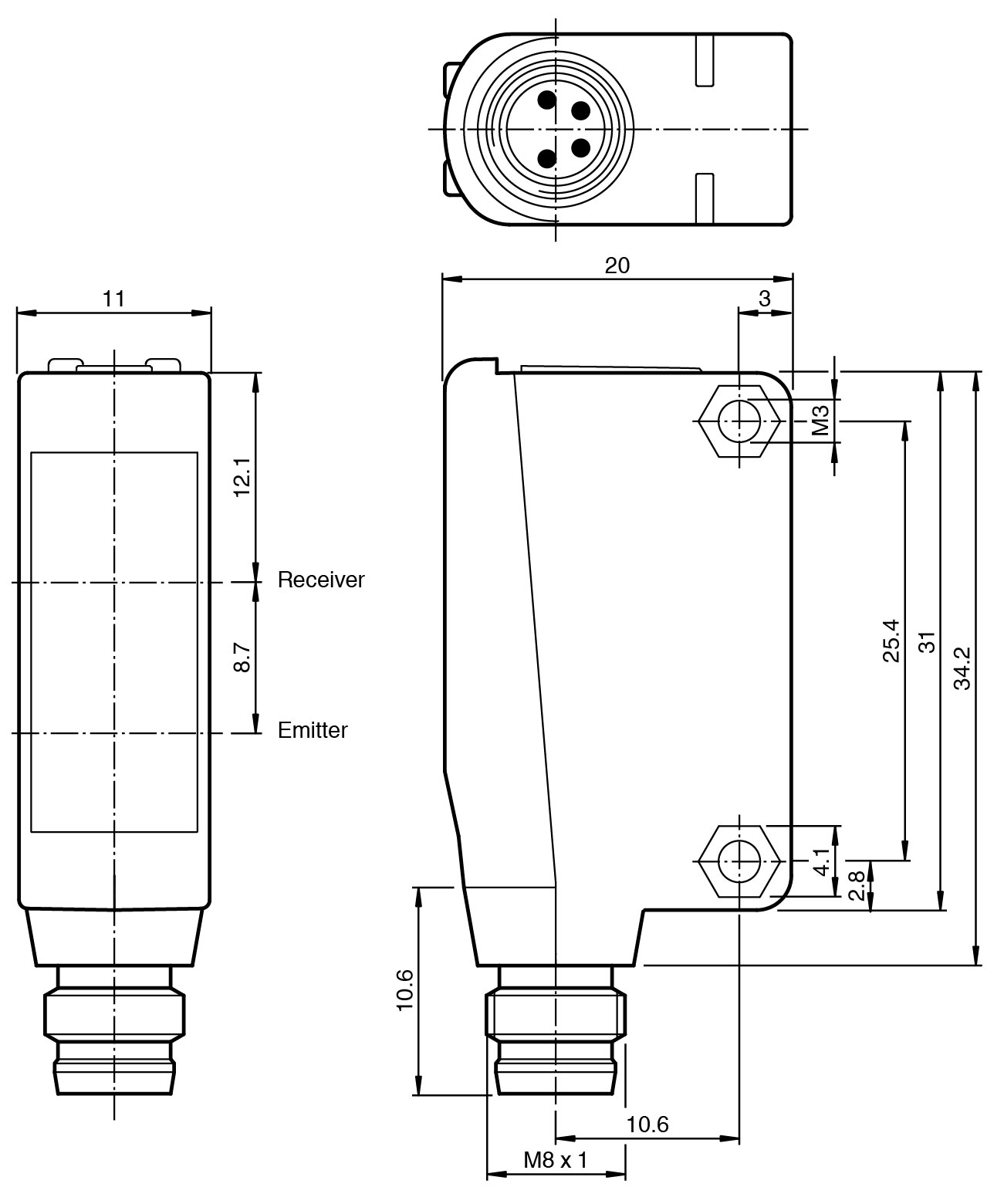

尺寸	尺寸
高度31 mm宽度11 mm深度20 mm	高度31 mm宽度11 mm深度20 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	31 mm
宽度	11 mm
深度	20 mm
