产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 10 ... 100 mm |
|---|---|
| 调整范围 | 30 ... 100 mm |
| 参考目标 | 标准黑色，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| 偏振滤波片 | 无 |
| 光点直径 | 大约 6 mm x 60 mm 当 100 mm |
| 发散角 | 发射器： 3,5 ° 垂直 ; 30 ° 水平 |
| 光学端面 | 向前直射 |
| 环境光限制 | EN 60947-5-2:2007+A1:2012 |
| MTTFd | 860 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 黄色 LED： 检测到物体时亮起 |
| 控制元件 | 感应范围调节器 |
| 控制元件 | 亮时接通/暗时接通转换开关 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 20 mA |
| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： 亮时接通 |

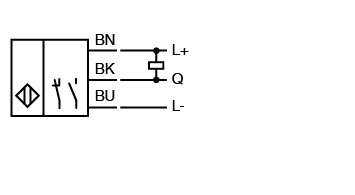

| 信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（最大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 大约 50 g |
| 紧固螺丝的紧固扭矩 | 0,6 Nm |

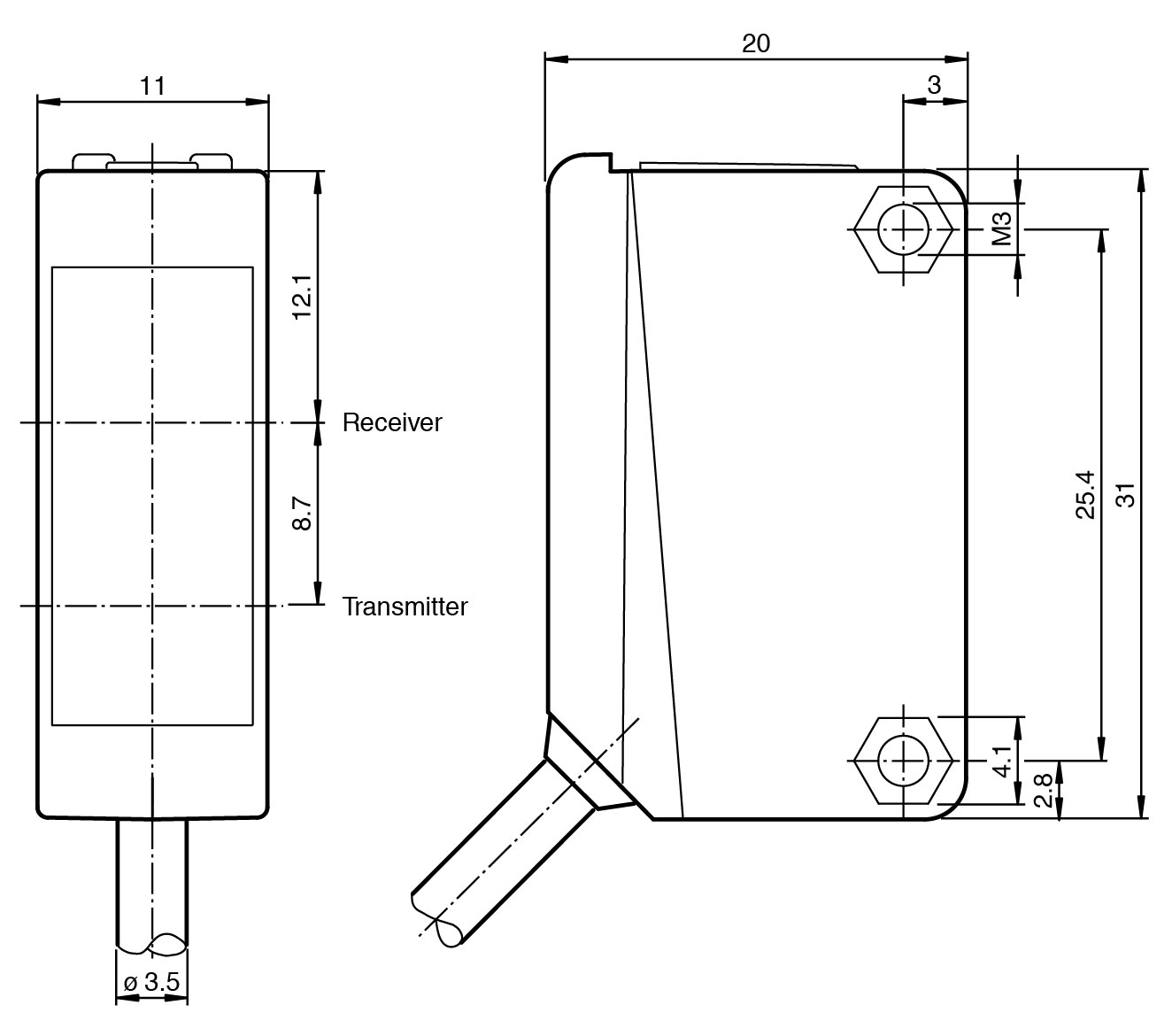

| 尺寸 | 尺寸 |
| 高度31 mm宽度11 mm深度20 mm | 高度31 mm宽度11 mm深度20 mm |
| 电缆长度 | 2 m |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 31 mm |
| 宽度 | 11 mm |
| 深度 | 20 mm |
