TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 3,5 m |
|---|---|
| 反射板的距离 | 50 ... 3500 mm |
| 检测范围极限值 | 5 m |
| 参考目标 | FE-RR1 反射板 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 626 nm |
| 偏振滤波片 | 是 |
| 环境光限制 | ≤ 10000 Lux |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 黄色 LED，当接收器接收到光时亮起 |
| 控制元件 | 灵敏度调节 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 纹波 | 最大 10 % |
| 空载电流 | < 25 mA |
| 工作电流 | 每路输出最高为 100 mA |
| 可用前的时间延迟 | ≤ 200 ms |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 2 NPN 输出，短路保护，反极性保护，过电压保护 ， 互补 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | ≤ 1 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | cULus |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 3 m 固定缆线 |
| 材料 | 材料 |
| 外壳ABS光学端面丙烯酸 | 外壳ABS光学端面丙烯酸 |
| 质量 | 大约 59 g |

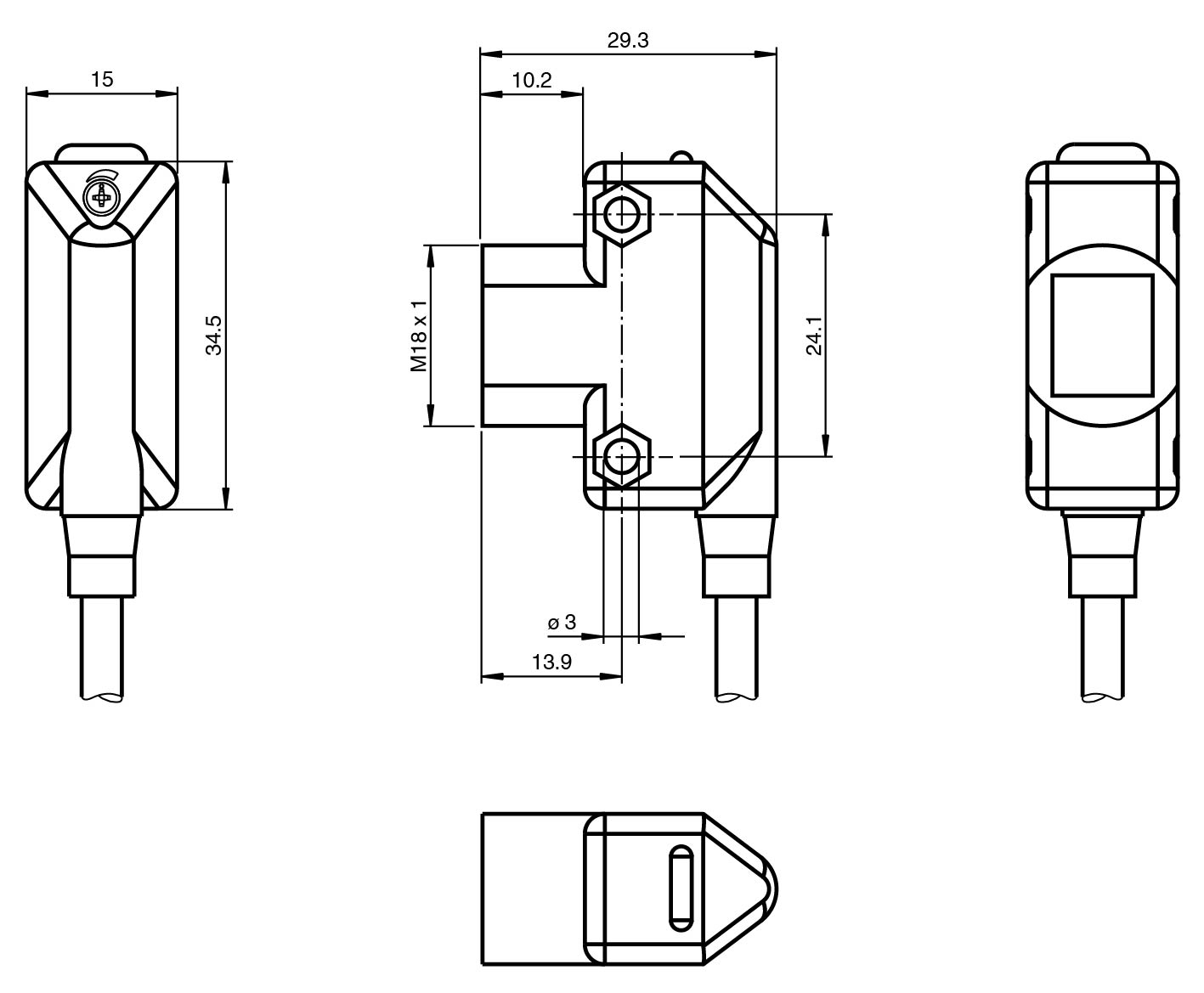

| 尺寸 | 尺寸 |
| 高度34,5 mm宽度15 mm长度29,3 mm | 高度34,5 mm宽度15 mm长度29,3 mm |
| 外壳 | ABS |
| 光学端面 | 丙烯酸 |
| 高度 | 34,5 mm |
| 宽度 | 15 mm |
| 长度 | 29,3 mm |
