TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 10 ... 100 mm |
|---|---|
| 背景抑制 | 起始于 125 mm |
| 参考目标 | 标准黑色，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 640 nm |
| 黑/白差 (6 %/90 %) | ≤ 15 % |
| 光点直径 | ≤ 6 mm 当 100 mm |
| 发散角 | ≤ 4 ° |
| 环境光限制 | ≤ 40000 Lux |
| 工作指示灯 | 绿色 LED ， 常亮 : 通电 绿色 LED ， 闪烁： 短路/过载指示 |
| 功能指示灯 | 黄色 LED，当接收器接收到光时亮起 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 纹波 | 最大 10 % |
| 空载电流 | < 30 mA |
| 可用前的时间延迟 | ≤ 100 ms |
| 开关类型 | 亮通/暗通 |
| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | ≤ 1 ms |
| 产品标准 | EN 60947-5-2 |
| EAC 符合性 | TR CU 020/2011 |
| UL 认证 | cULus |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 55 °C (-4 ... 131 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 4 针 ， M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳ABS光学端面丙烯酸 | 外壳ABS光学端面丙烯酸 |
| 质量 | 大约 9 g |

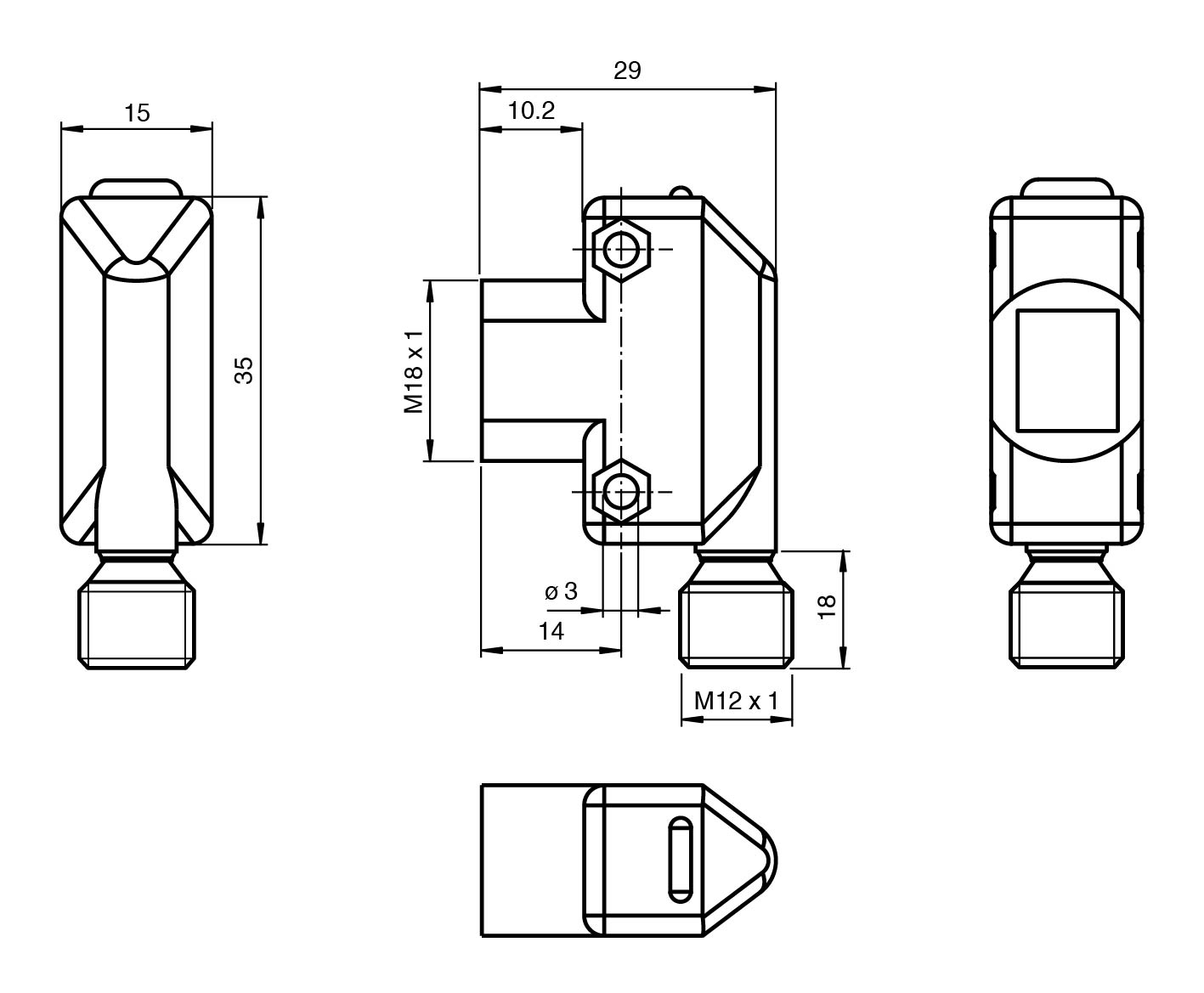

| 尺寸 | 尺寸 |
| 高度34,5 mm宽度15 mm长度29,3 mm | 高度34,5 mm宽度15 mm长度29,3 mm |
| 外壳 | ABS |
| 光学端面 | 丙烯酸 |
| 高度 | 34,5 mm |
| 宽度 | 15 mm |
| 长度 | 29,3 mm |
