TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 1,5 m |
|---|---|
| 检测范围极限值 | 2,5 m |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 880 nm |
| 发散角 | 发射器 +/- 3 ° |
| 光学端面 | 侧面 |
| 环境光限制 | 40000 Lux |
| 功能指示灯 | 接收器中的红色 LED : 接收到光束时亮起 |
| 工作电压 | 11 ... 30 V DC |
| 空载电流 | 发射器：≤ 20 mA 接收器：≤ 10 mA |
| 测试输入 | +UB ≤ 5 V DC 时发射器禁用 |
| 开关类型 | 暗时接通 |
| 信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 0,1 A |
| 开关频率 | 100 Hz |
| 响应时间 | 5 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 标准EN 61000-6-2、EN 61000-6-3 | 标准EN 61000-6-2、EN 61000-6-3 |
| 标准 | EN 61000-6-2、EN 61000-6-3 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 防护等级 | IP65 |
| 连接 | 4 针塑料连接器，直径 6.5 mm |
| 材料 | 材料 |
| 外壳PMMA ，黑色光学端面塑料板 | 外壳PMMA ，黑色光学端面塑料板 |
| 质量 | 每个设备 120 g |

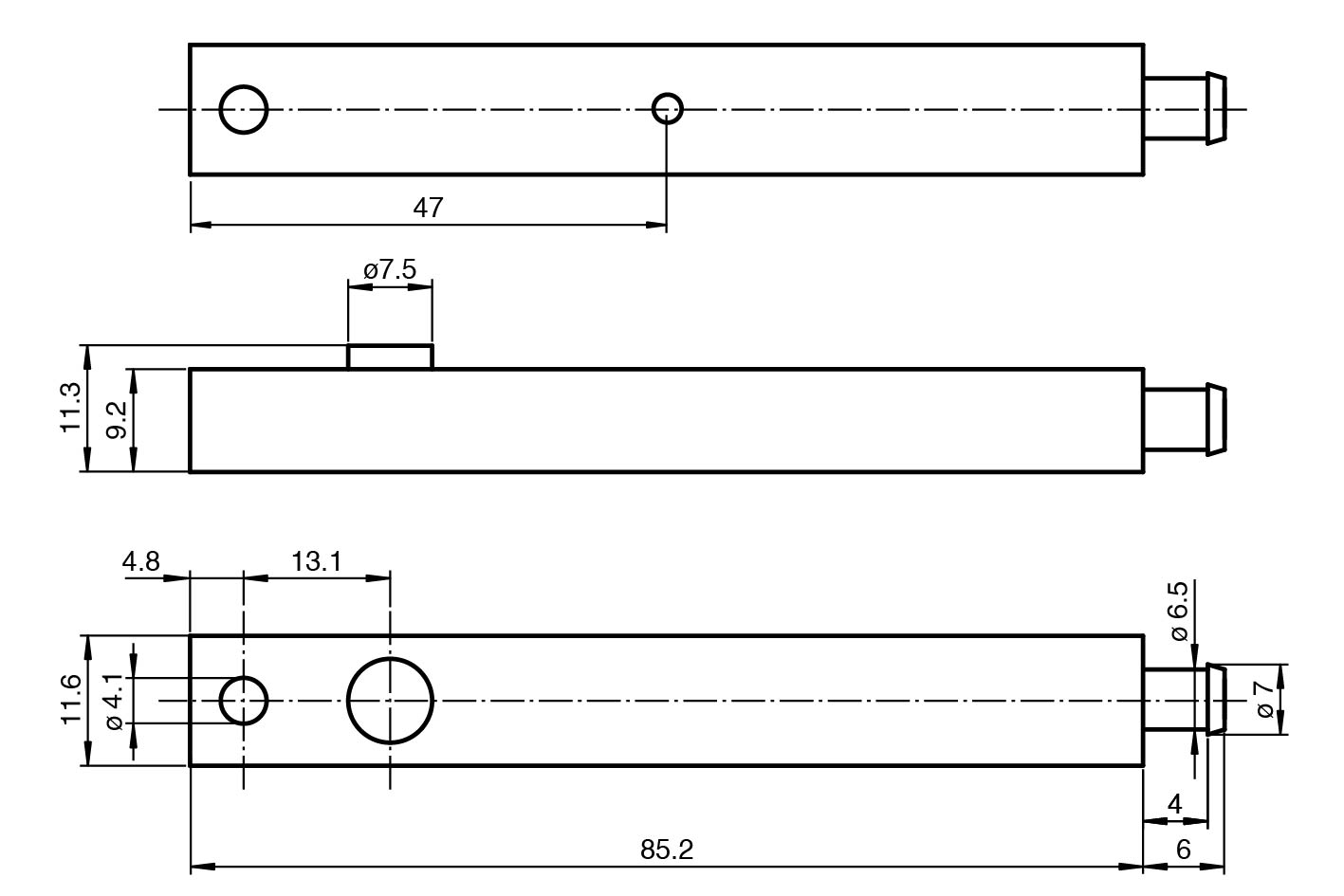

| 尺寸 | 尺寸 |
| 高度85,2 mm宽度11,6 mm深度9,2 mm | 高度85,2 mm宽度11,6 mm深度9,2 mm |
| 外壳 | PMMA ，黑色 |
| 光学端面 | 塑料板 |
| 高度 | 85,2 mm |
| 宽度 | 11,6 mm |
| 深度 | 9,2 mm |
