TECHNICAL DATA
规格参数

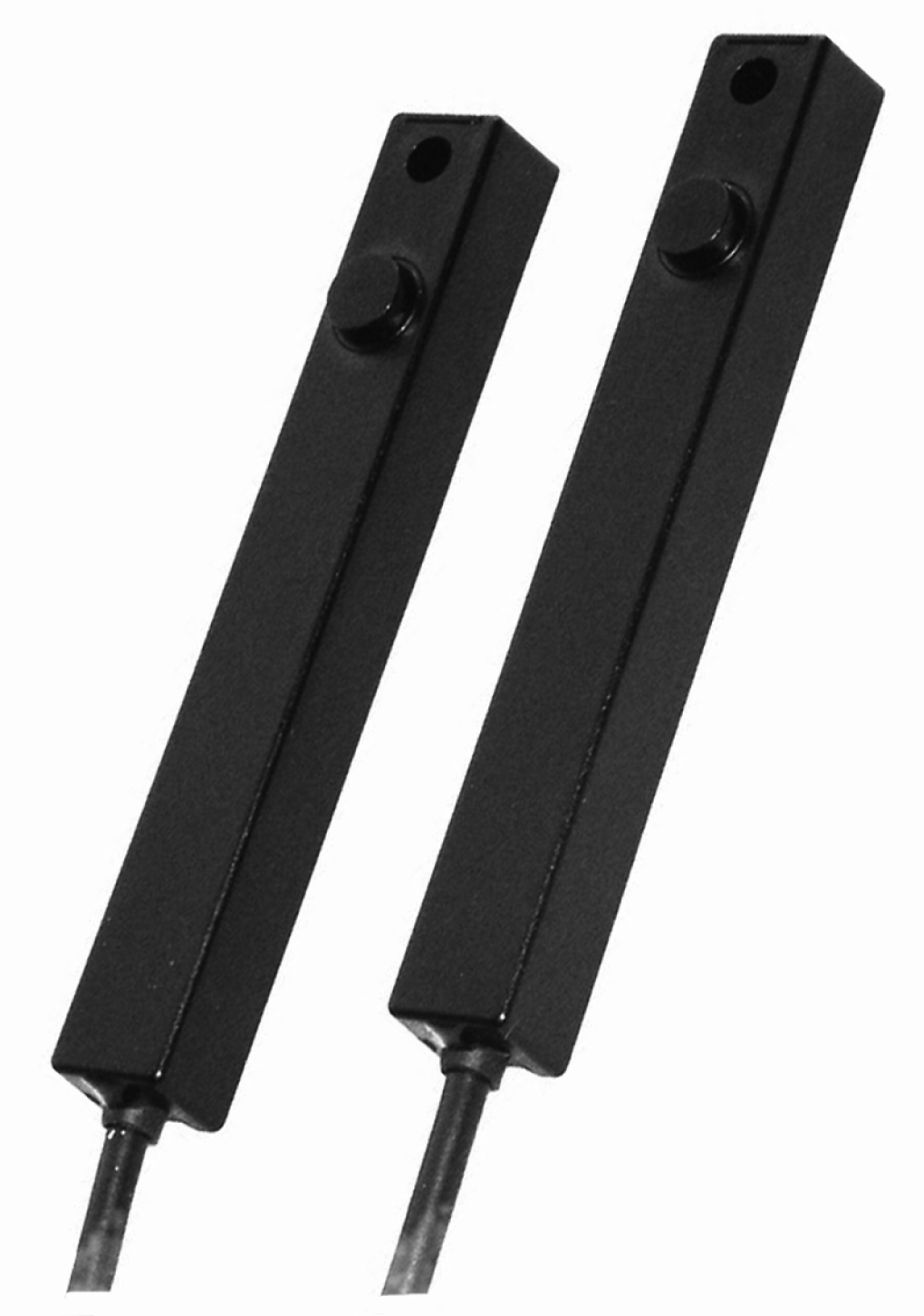

系统组件
| 发射器 | ML29T-T/115 |
|---|---|
| 接收器 | ML29T-R/32/59/115 |
| 有效检测距离 | 0 ... 2,5 m |
| 检测范围极限值 | 3,5 m |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 |
| 发散角 | +/- 8 ° |
| 光学端面 | 侧面 |
| 环境光限制 | 40000 Lux |
| MTTFd | 1440 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 接收器中的红色 LED : 接收到光束时亮起 |
| 工作电压 | 10 ... 32 V DC |
| 空载电流 | 发射器：≤ 25 mA 接收器：≤ 10 mA |
| 测试输入 | 测试： 发射器在 +UB ≤ 5 V DC 时关闭 |
| 开关类型 | 暗时接通 |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 32 V DC |
| 开关电流 | 最大 0,2 A |
| 开关频率 | 10 Hz |
| 响应时间 | 50 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 标准EN 50121-3-2 ， EN 50155 | 标准EN 50121-3-2 ， EN 50155 |
| 标准 | EN 50121-3-2 ， EN 50155 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 防护等级 | IP65 |
| 连接 | 100 mm 固定缆线 |
| 材料 | 材料 |
| 外壳PMMA ，黑色光学端面塑料板 | 外壳PMMA ，黑色光学端面塑料板 |
| 质量 | 每个设备 12 g |

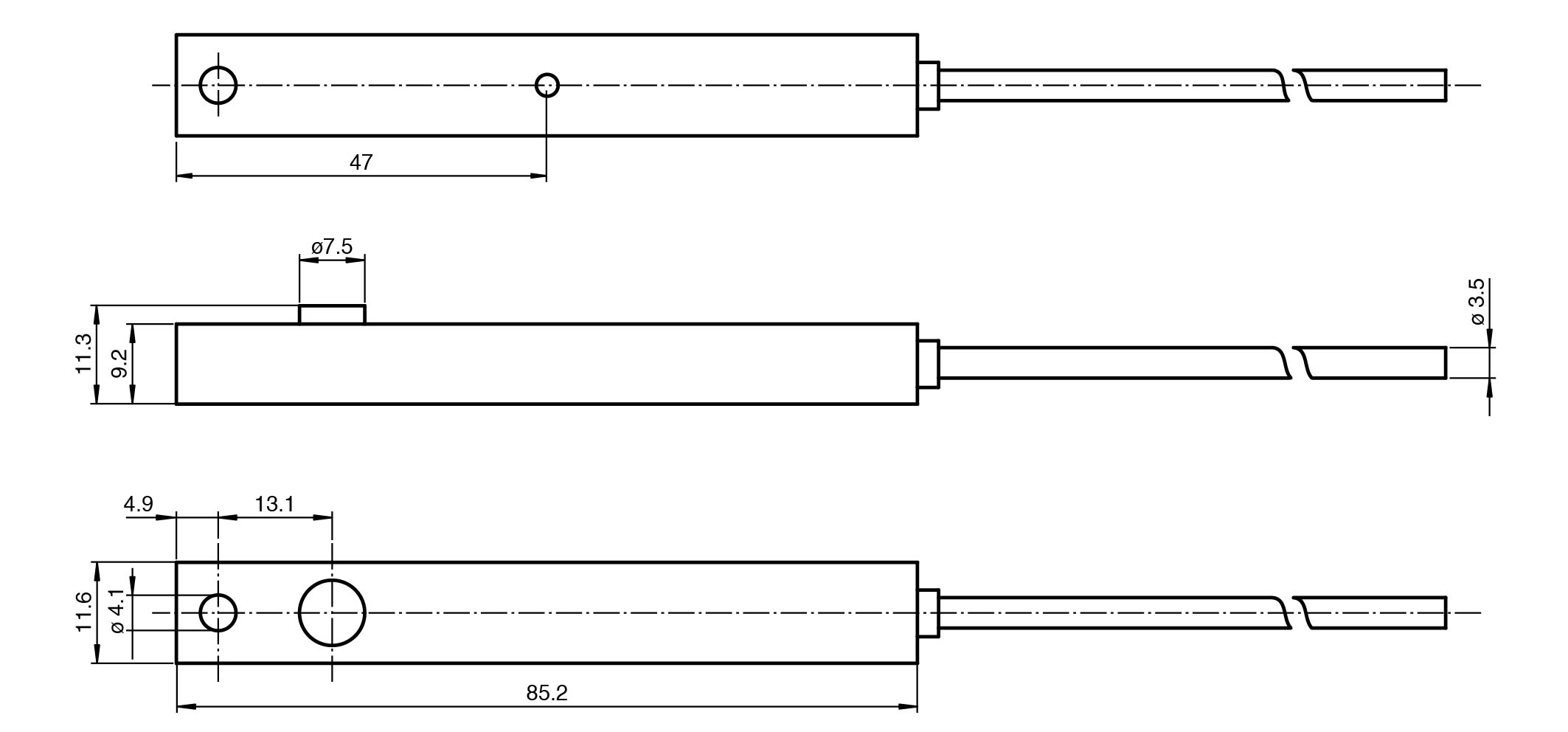

| 尺寸 | 尺寸 |
| 高度85,2 mm宽度11,6 mm深度9,2 mm | 高度85,2 mm宽度11,6 mm深度9,2 mm |
| 外壳 | PMMA ，黑色 |
| 光学端面 | 塑料板 |
| 高度 | 85,2 mm |
| 宽度 | 11,6 mm |
| 深度 | 9,2 mm |
