产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 0 ... 600 mm ，可调 |
|---|---|
| 调整范围 | 150 ... 600 mm |
| 参考目标 | 标准白 200 mm x 200 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 光点直径 | 大约 130 mm 相距 600 mm |
| 发散角 | 大约 13 ° |
| 环境光限制 | 环境光限制 |
| 连续光10000 Lux调制光5000 Lux | 连续光10000 Lux调制光5000 Lux |
| 连续光 | 10000 Lux |
| 调制光 | 5000 Lux |
| 功能指示灯 | 黄色 LED： 输出激活时亮起 绿色 LED：充分的稳定性控制 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 35 mA |
| 开关类型 | 亮时接通 |
| 信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 0,1 A |
| 电压降 | ≤ 2 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振EN 60947-5-7 30 g，11 ms，所有轴抗振性EN 60947-5-7，10-55 Hz/1.5 mm 振幅，所有轴 | 耐冲击和抗振EN 60947-5-7 30 g，11 ms，所有轴抗振性EN 60947-5-7，10-55 Hz/1.5 mm 振幅，所有轴 |
| 耐冲击和抗振 | EN 60947-5-7 30 g，11 ms，所有轴 |
| 抗振性 | EN 60947-5-7，10-55 Hz/1.5 mm 振幅，所有轴 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 防护等级 | IP65 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳ABS光学端面塑料电缆PVC | 外壳ABS光学端面塑料电缆PVC |
| 质量 | 75 g |

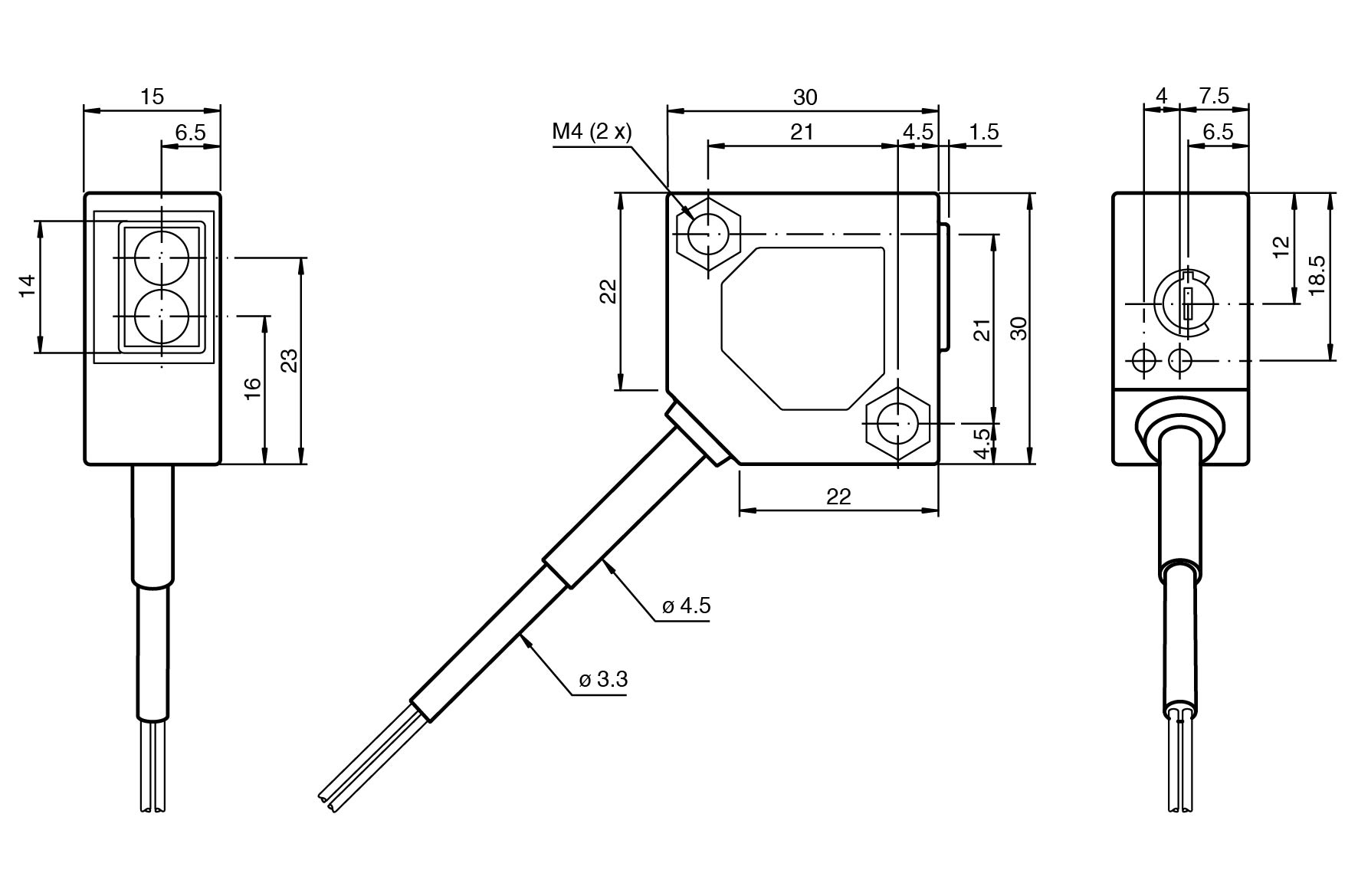

| 尺寸 | 尺寸 |
| 高度30 mm宽度30 mm深度15 mm | 高度30 mm宽度30 mm深度15 mm |
| 外壳 | ABS |
| 光学端面 | 塑料 |
| 电缆 | PVC |
| 高度 | 30 mm |
| 宽度 | 30 mm |
| 深度 | 15 mm |
