倍加福

ML300-8-H-200-RT/25/95/120

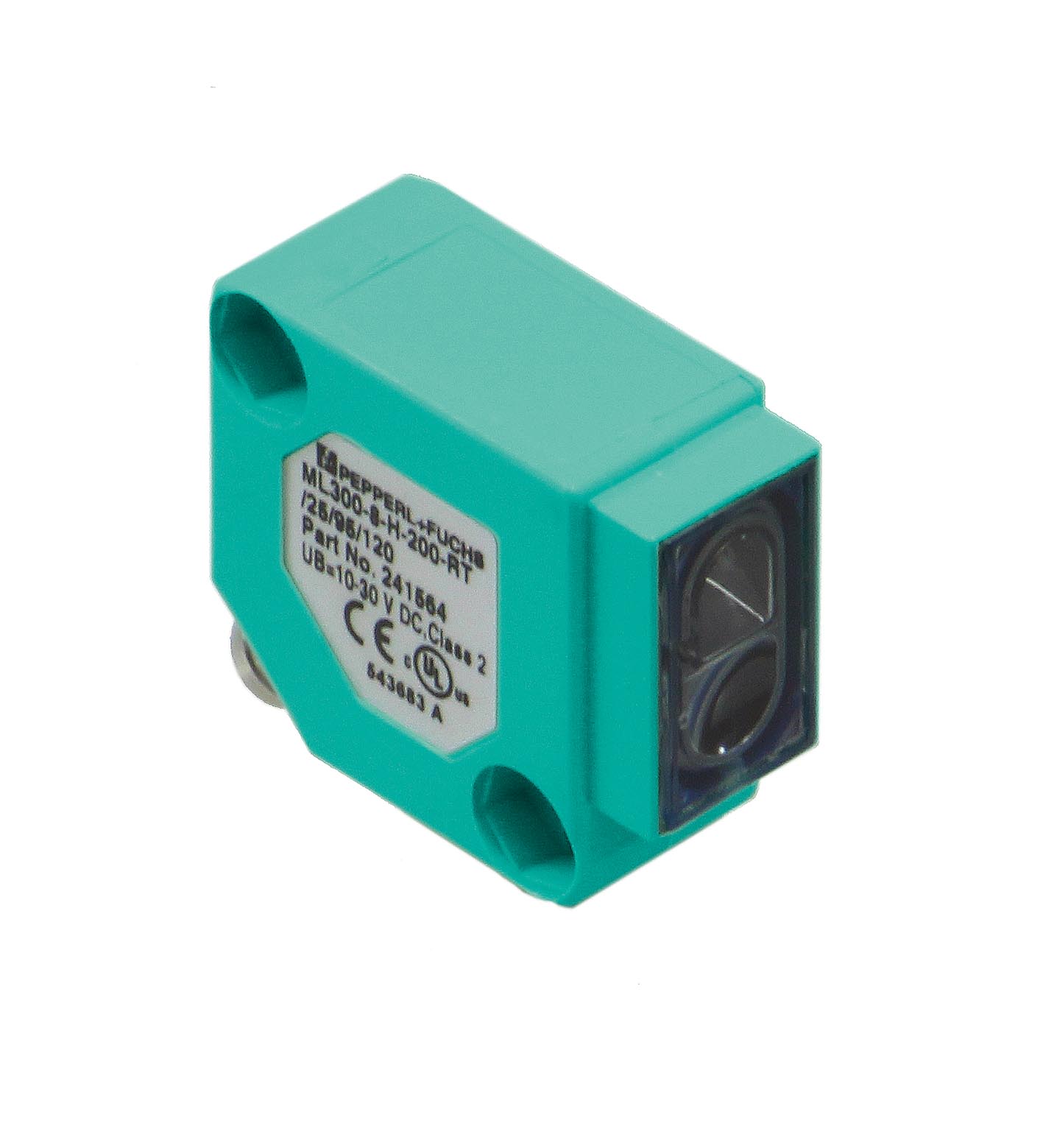

ML300-8-H-200-RT/25/95/120 背景抑制传感器

订货号: 241564
产品分类: 漫反射型光电式传感器

背景抑制型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	0 ... 200 mm ，可调
最小检测范围	5 ... 25 mm
最大检测范围	0 ... 200 mm
调整范围	25 ... 200 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光， 660 nm
黑/白差 (6 %/90 %)	15 % 当 200 mm
光点直径	大约 12 mm 相距 200 mm
发散角	大约 3,5 °
环境光限制	环境光限制
连续光10000 Lux调制光5000 Lux	连续光10000 Lux调制光5000 Lux
提供的附件	安装支架 OMH-ML300-01
连续光	10000 Lux
调制光	5000 Lux
功能指示灯	黄色 LED：输出激活时亮起绿色 LED：稳定识别出物体时亮起
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	最大 20 %
空载电流	最大 25 mA
开关类型	亮通/暗通
信号输出	2 路 PNP 互补输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 0,1 A
电压降	≤ 2 V DC
开关频率	1000 Hz
响应时间	0,5 ms
指令符合性	指令符合性
EMC 指令 2004/108/ECEN 60947-5-2:2007	EMC 指令 2004/108/ECEN 60947-5-2:2007
符合标准	符合标准
产品标准EN 60947-5-2:2007 IEC 60947-5-2:2007耐冲击和抗振EN 60947-5-7 30 g，11 ms，所有轴抗振性EN 60947-5-7，10-55 Hz/1.5 mm 振幅，所有轴	产品标准EN 60947-5-2:2007 IEC 60947-5-2:2007耐冲击和抗振EN 60947-5-7 30 g，11 ms，所有轴抗振性EN 60947-5-7，10-55 Hz/1.5 mm 振幅，所有轴
EMC 指令 2004/108/EC	EN 60947-5-2:2007
产品标准	EN 60947-5-2:2007 IEC 60947-5-2:2007
耐冲击和抗振	EN 60947-5-7 30 g，11 ms，所有轴
抗振性	EN 60947-5-7，10-55 Hz/1.5 mm 振幅，所有轴
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 55 °C (-13 ... 131 °F)
防护等级	IP67
连接	M8 x 1 连接器，4 针
材料	材料
外壳PBT光学端面玻璃板连接器金属	外壳PBT光学端面玻璃板连接器金属
质量	18 g

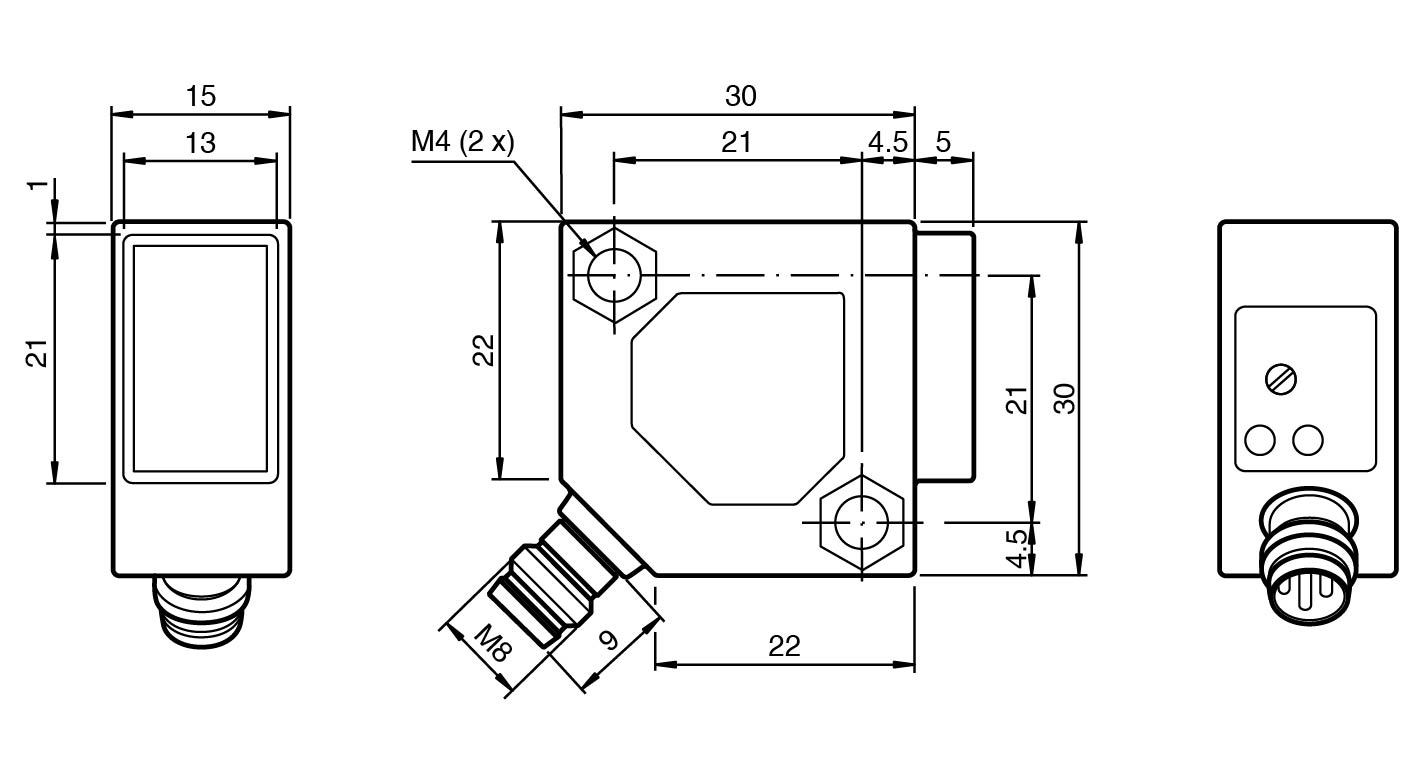

尺寸	尺寸
高度30 mm宽度30 mm深度15 mm	高度30 mm宽度30 mm深度15 mm
外壳	PBT
光学端面	玻璃板
连接器	金属
高度	30 mm
宽度	30 mm
深度	15 mm
