产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 7 ... 20 mm |
|---|---|
| 最大检测范围 | 5 ... 25 mm |
| 背景抑制 | 起始于 25 mm |
| 光源 | 2 红外发光二极管 |
| 光源类型 | 调制红外光 ， 880 nm |
| 黑/白差 (6 %/90 %) | 大约 1 mm |
| 光点直径 | 2 个光斑：尺寸 2,5 mm 距离 5 mm 当 20 mm |
| 发散角 | 大约 5 ° |
| 环境光限制 | 环境光限制 |
| 连续光40000 Lux调制光5000 Lux | 连续光40000 Lux调制光5000 Lux |
| 连续光 | 40000 Lux |
| 调制光 | 5000 Lux |
| MTTFd | 1940 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 黄色 LED： 检测到物体时亮起 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | < 20 mA |
| 开关类型 | 亮通/暗通，可电动切换 |
| 信号输出 | 推挽输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g | 耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| 耐冲击和抗振 | IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g |
| 抗振性 | IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g |
| CE 符合性 | 是 |
| UL 认证 | 通过 cULus 认证 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 / IP69K |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳ABS光学端面玻璃板电缆PUR | 外壳ABS光学端面玻璃板电缆PUR |
| 质量 | 大约 50 g |

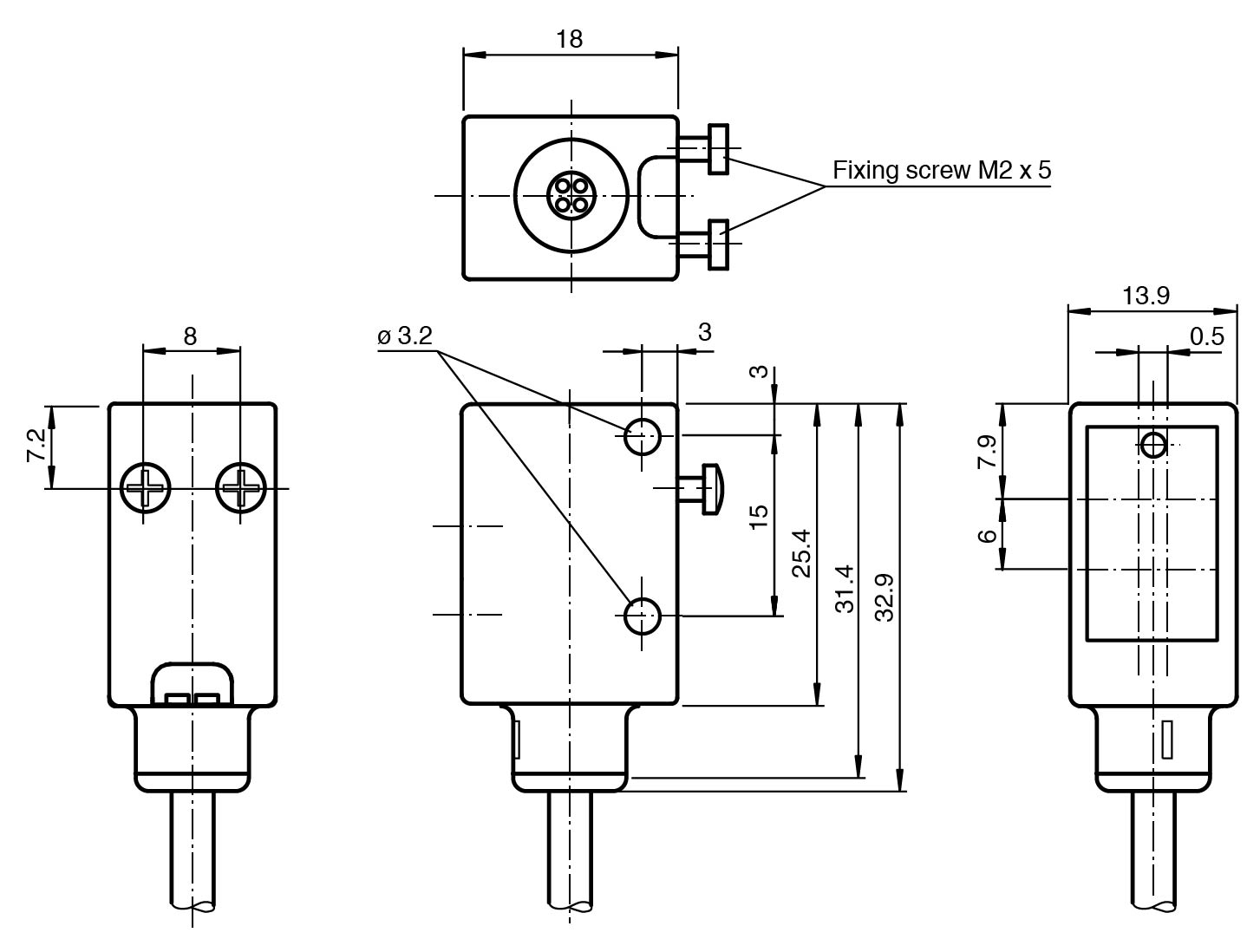

| 尺寸 | 尺寸 |
| 高度31,4 mm宽度13,9 mm深度18 mm | 高度31,4 mm宽度13,9 mm深度18 mm |
| 外壳 | ABS |
| 光学端面 | 玻璃板 |
| 电缆 | PUR |
| 高度 | 31,4 mm |
| 宽度 | 13,9 mm |
| 深度 | 18 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
