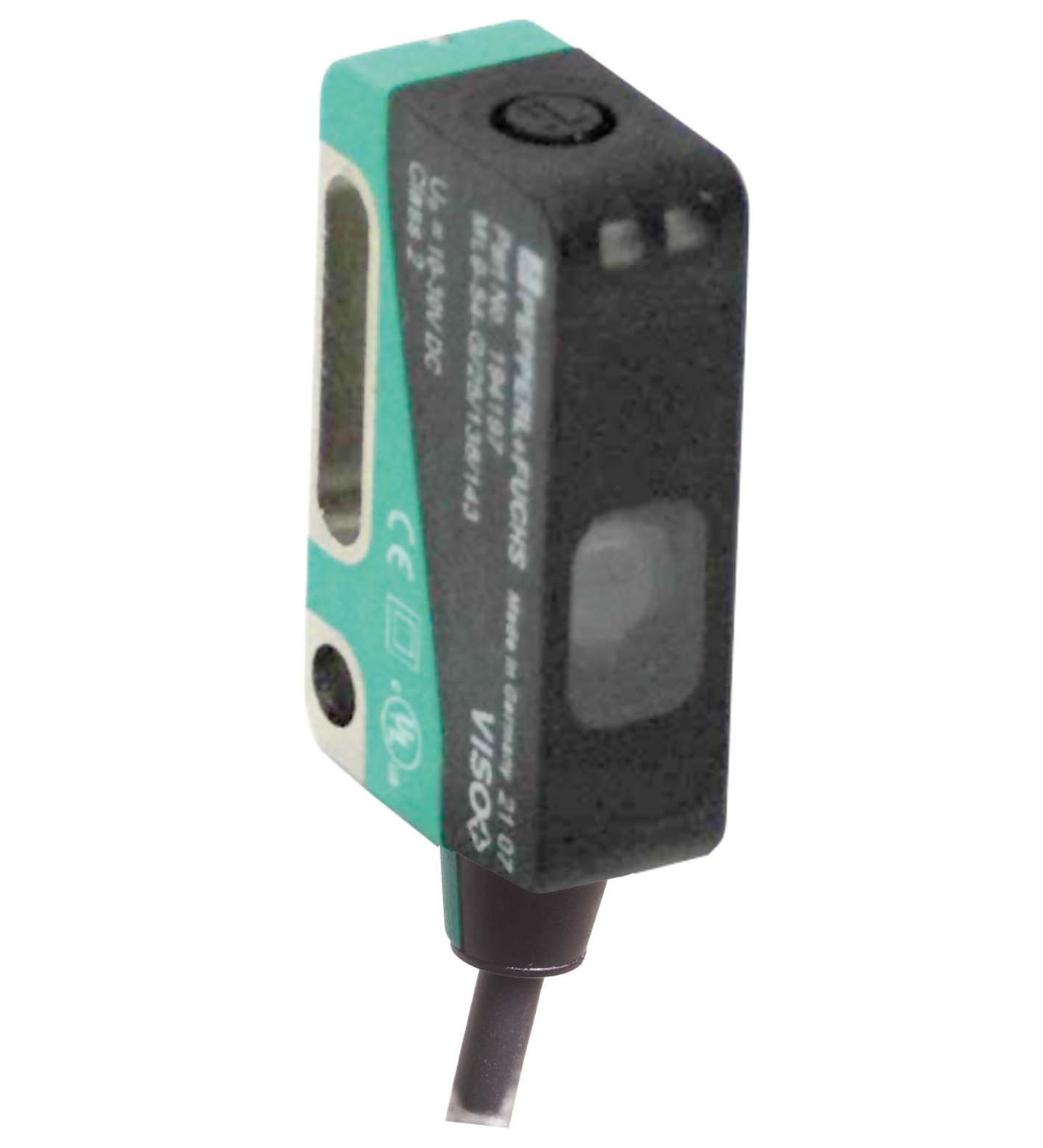

TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 3,5 m 在示教模式下 0 ... 5,7 m 在正常模式下 |
|---|---|
| 反射板的距离 | 0 ... 3,5 m 在示教模式下 0 ... 5,7 mm 在正常模式下 |
| 检测范围极限值 | 7,6 m |
| 参考目标 | H85-2 反射板 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 偏振滤波片 | 是 |
| 角度偏差 | 最大 ± 1° |
| 光点直径 | 大约 40 mm 在检测范围内 1 m |
| 发散角 | 1,7 ° |
| 环境光限制 | 40000 Lux |
| MTTFd | 1050 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 黄色 LED：开关状态 ; 稳定性控制 ; 示教 |
| 控制元件 | 示教按键 |
| 对比度检测水平 | 10% - 装有水的干净 PET 瓶 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 纹波 | 最大 10 % |
| 空载电流 | < 20 mA 在 24 V DC 时 |
| 信号输出 | 2 路推挽（4 合 1）互补输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 开关频率 | 1000 Hz |
| 响应时间 | 500 µs |
| 产品标准 | EN 60947-5-2 |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 50 V AC 功能性绝缘符合 DIN EN 50178 |
| UL 认证 | cULus |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP67 |
| 连接 | 200 mm 连接缆线，带 4 针 M12x1 连接器 |
| 材料 | 材料 |
| 外壳PC（Makrolon，玻璃纤维加固）光学端面玻璃 | 外壳PC（Makrolon，玻璃纤维加固）光学端面玻璃 |
| 质量 | 大约 25 g |

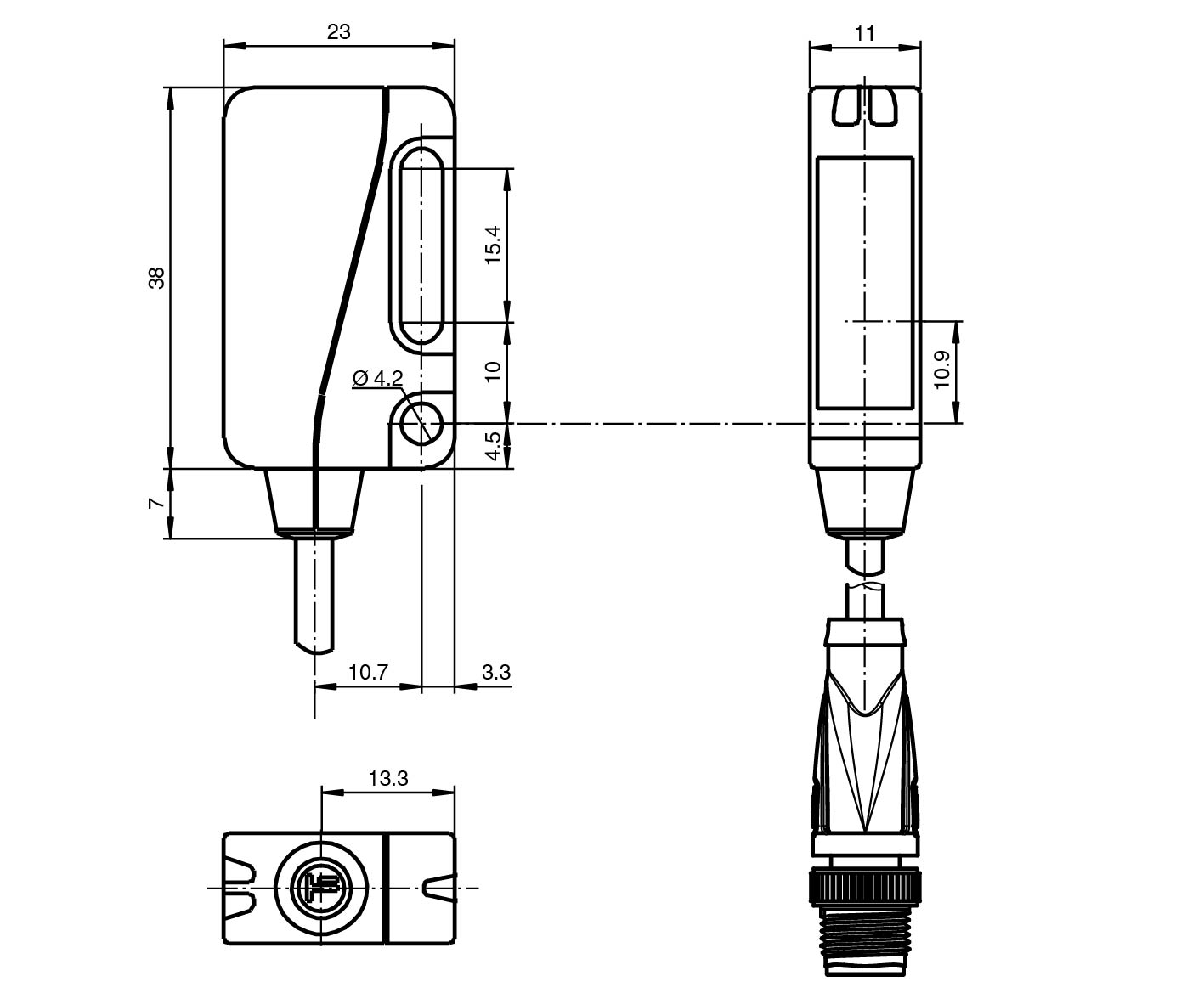

| 尺寸 | 尺寸 |
| 高度38 mm宽度23 mm深度11 mm | 高度38 mm宽度23 mm深度11 mm |
| 外壳 | PC（Makrolon，玻璃纤维加固） |
| 光学端面 | 玻璃 |
| 高度 | 38 mm |
| 宽度 | 23 mm |
| 深度 | 11 mm |
