TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 2,1 m （带 H60 反射板） |
|---|---|
| 反射板的距离 | 0,2 ... 2,1 m |
| 参考目标 | H60 反射板 |
| 光源 | LED 645 nm |
| 光源类型 | 调制可见红光 |
| 光点直径 | 大约 70 mm |
| 发散角 | 1,5 ° |
| 环境光限制 | 50000 Lux |
| 工作指示灯 | 绿色 LED，如果发生短路则闪烁 |
| 功能指示灯 | 2 个黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁，光束中断时熄灭 |
| 控制元件 | 亮通/暗通旋转开关 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 40 mA |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 300 V AC |
| 开关类型 | 亮通/暗通可切换 |
| 信号输出 | 1 路 NPN 和 1 路 PNP 输出，直接切换，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 0,2 A |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | ≤ 40 Hz |
| 响应时间 | 10 ms |
| 产品标准 | EN 60947-5-2 |
| 标准 | EN 60947-5-2 对烟雾不敏感，衰减值高达 2 dB/m ( EN 54-12 ) |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | VdS/DIBt 合格证书 编号 25020 ， 认证号 Z-6.510-2295 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 相对湿度 | 30% ...85% 无凝露 ; 防结冰 |
| 防护等级 | IP67 |
| 连接 | 5 针 M12 x 1 连接器，带金属螺纹，可旋转 90° |
| 材料 | 材料 |
| 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 | 外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板 |
| 质量 | 60 g |

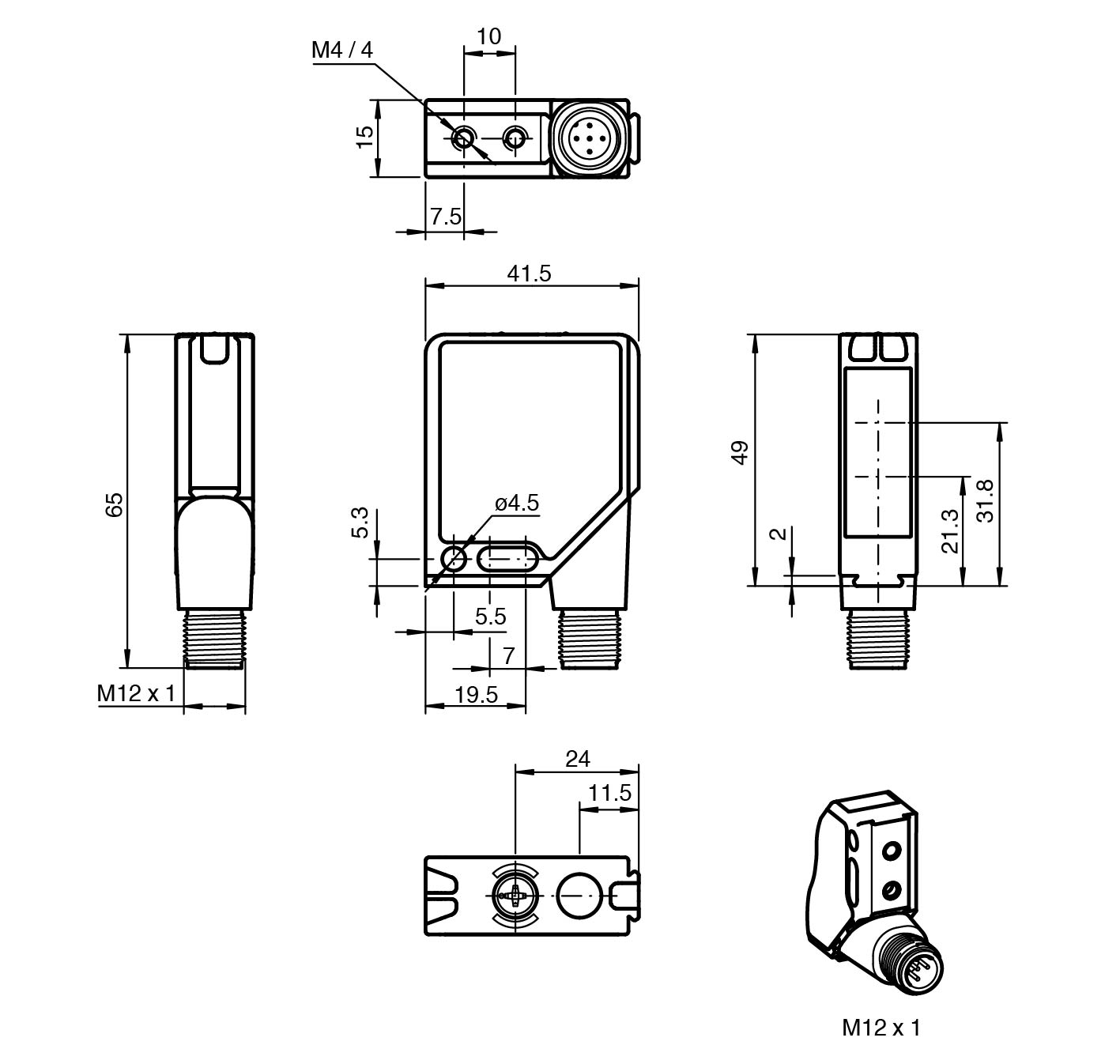

| 尺寸 | 尺寸 |
| 高度49 mm宽度41,5 mm深度15 mm | 高度49 mm宽度41,5 mm深度15 mm |
| 外壳 | 框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC |
| 光学端面 | 塑料板 |
| 高度 | 49 mm |
| 宽度 | 41,5 mm |
| 深度 | 15 mm |
