MLV12-54-G/76b/95/128

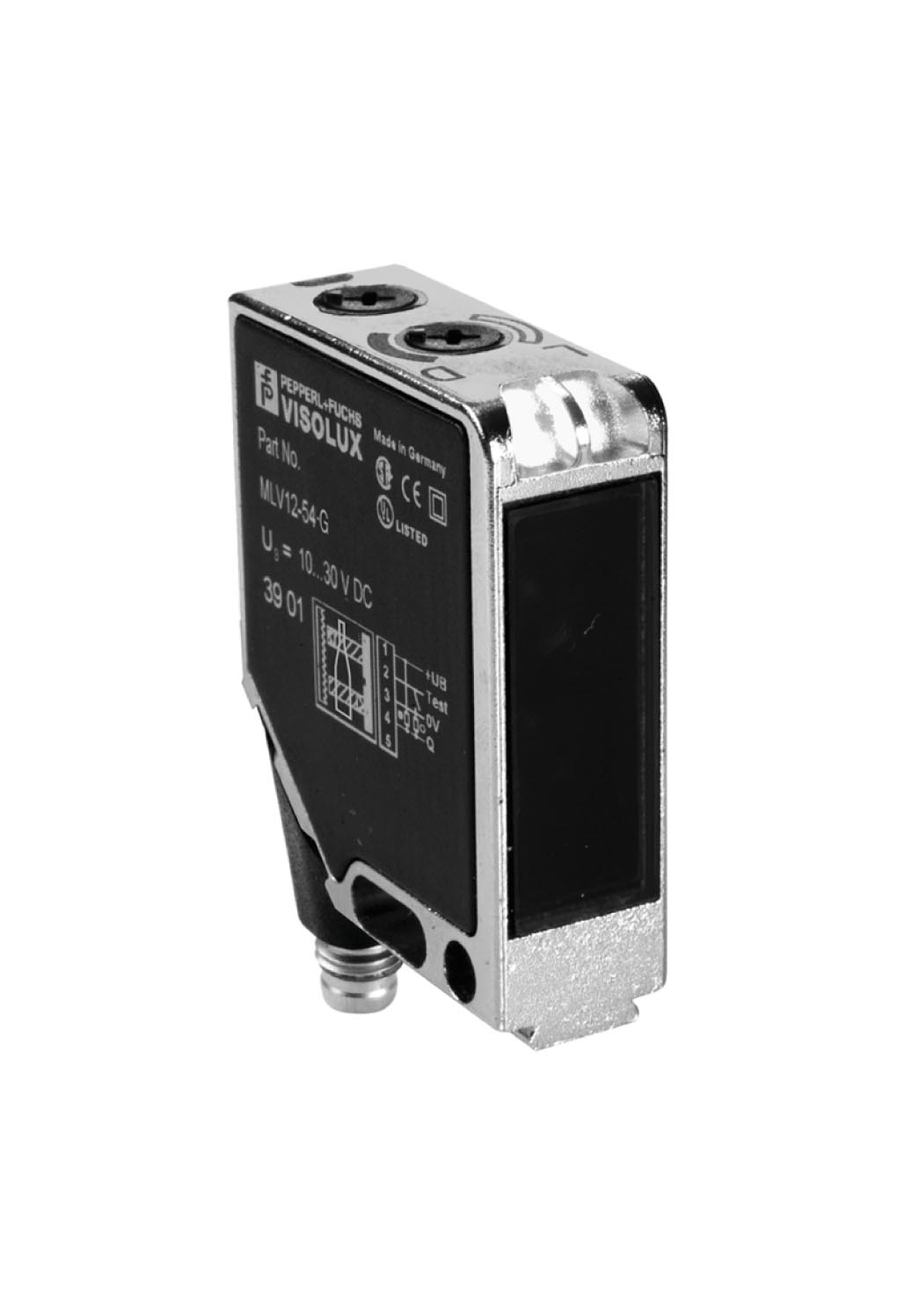

MLV12-54-G/76b/95/128 反射板型传感器

订货号: 115793
产品分类: 反射板型传感器

适用于玻璃检测的反射板型光电传感器，小型设计，5.6 m 检测范围，红光，亮通/暗通，推挽输出，测试输入，M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 4,2 m
反射板的距离	0 ... 4,2 m
检测范围极限值	5,6 m
参考目标	H85-2 反射板
光源	LED
光源类型	调制可见红光， 660 nm
偏振滤波片	是
光点直径	大约 110 mm 在检测范围内 4,2 m
发散角	1,5 °
环境光限制	环境光限制
连续光40000 Lux调制光5000 Lux	连续光40000 Lux调制光5000 Lux
连续光	40000 Lux
调制光	5000 Lux
MTTFd	1000 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	90 %
工作指示灯	绿色 LED，如果发生短路则闪烁
功能指示灯	2 个黄色 LED，用于开关状态、稳定性控制、示教和对比度检测模式
控制元件	用于控制亮通/暗通的旋转开关、用于调整对比度识别的 5 档开关
对比度检测水平	10% - 装有水的干净 PET 瓶 18% - 透明玻璃瓶 40% - 有色玻璃或不透明材料可通过示教键或外部电线调节
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	最大 55 mA
测试输入	在 0 V 时停用发射器 ( UB+ = 30 VDC 时 Imax < 4mA )
开关类型	亮通/暗通可切换
信号输出	1 路推挽（4 合 1）输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 0,2 A
电压降	≤ 2,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
产品标准	EN 60947-5-2
符合标准	符合标准
耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g	耐冲击和抗振IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g抗振性IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g
耐冲击和抗振	IEC / EN 60068，半正弦，在 X、Y 和 Z 轴方向各 40 g
抗振性	IEC / EN 60068-2-6.正弦。10 -150 Hz，在 X、Y 和 Z 轴方向各 5 g
UL 认证	E87056 ， cULus 认证 57M3 ， 2 类电源， 1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 75 °C (-40 ... 167 °F)
防护等级	IP67
连接	4 针 M8 金属连接器，可旋转 90°
材料	材料
外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板	外壳框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC光学端面塑料板
质量	60 g

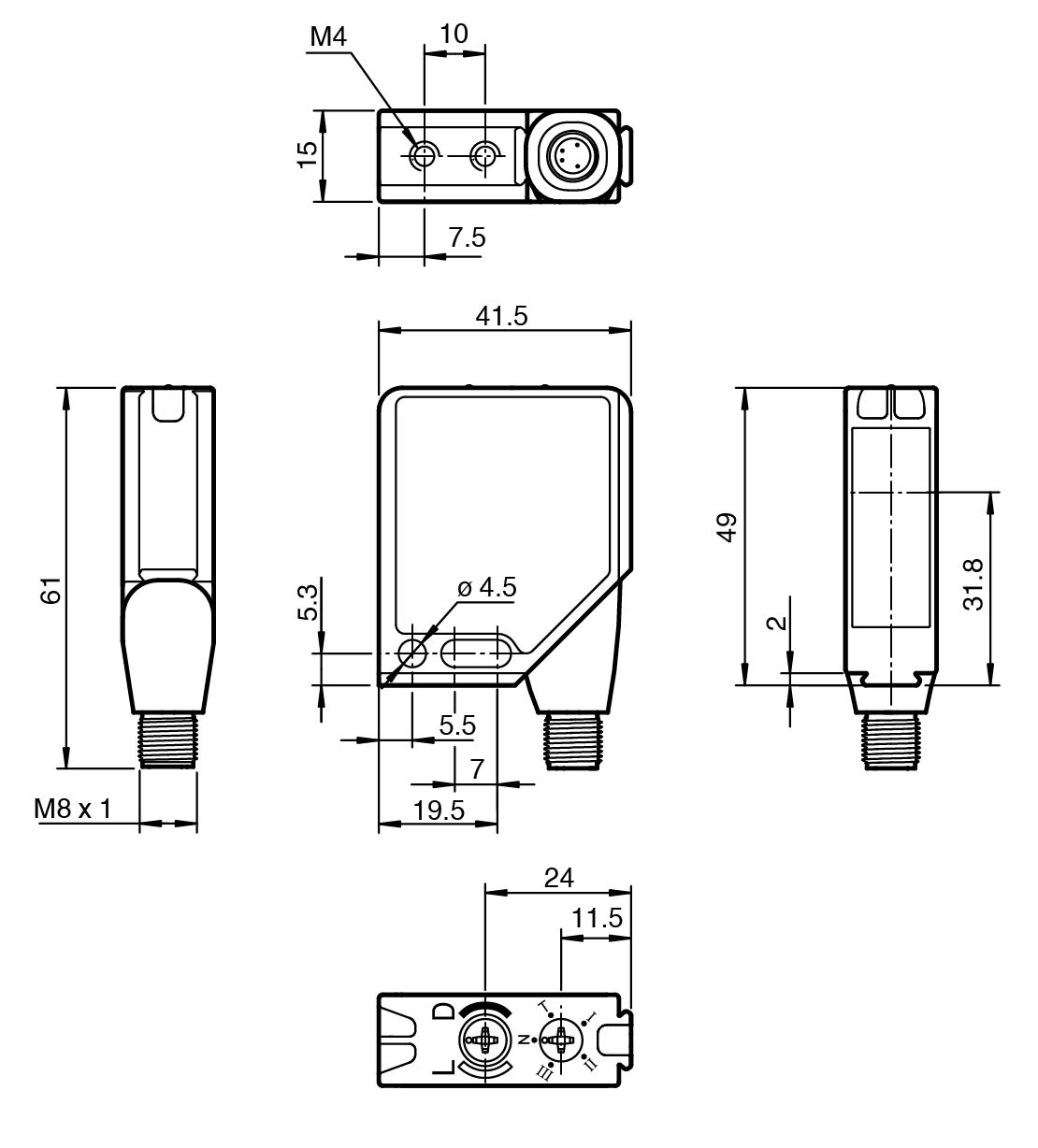

尺寸	尺寸
高度49 mm宽度41,5 mm深度15 mm	高度49 mm宽度41,5 mm深度15 mm
外壳	框架：镀镍，压铸锌，侧面：玻璃纤维强化塑料 PC
光学端面	塑料板
高度	49 mm
宽度	41,5 mm
深度	15 mm
