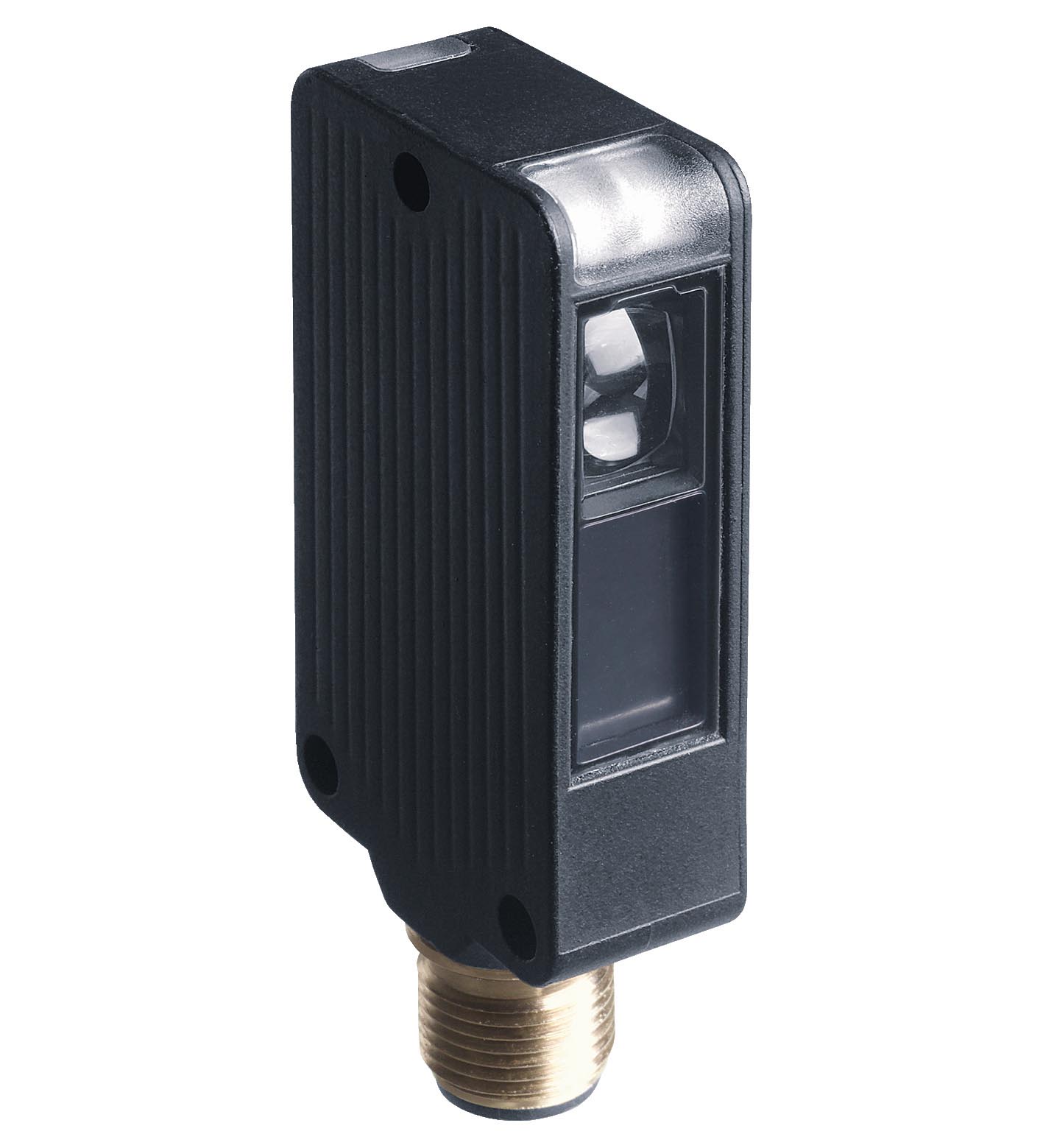

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 4 m 在示教模式下 0 ... 5,2 m 在开关位置“N”处 |
|---|---|
| 反射板的距离 | 0 ... 4 m 在示教模式下 0 ... 5,2 m 在开关位置“N”处 |
| 检测范围极限值 | 6,5 m |
| 参考目标 | H85-2 反射板 |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 偏振滤波片 | 是 |
| 角度偏差 | 最大 ± 1° |
| 光点直径 | 大约 100 mm 在检测范围内 4 m |
| 发散角 | 1,5 ° |
| 环境光限制 | 40000 Lux |
| MTTFd | 900 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 2 个黄色 LED，用于开关状态、稳定性控制、示教和对比度检测模式 |
| 控制元件 | 用于设置对比度检测水平的 5 档开关。 |
| 对比度检测水平 | 10% - 装有水的干净 PET 瓶 18% - 透明玻璃瓶 40% - 有色玻璃或不透明材料 可使用示教开关进行调整 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 35 mA |
| 测试输入 | 在 +Ub 下发射器停用 |
| 信号输出 | 2 路推挽（4 合 1）互补输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| 防护等级 | II， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 50 V AC ， 功能性绝缘符合 DIN EN 50178 |
| UL 认证 | cULus 认证 57M3（仅与 UL 2 类电源结合使用；1 类外壳） |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP65 |

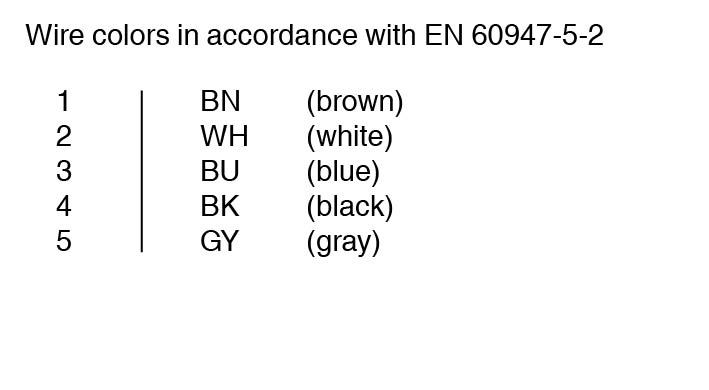

| 连接 | 5 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳铝 ， 带 Delta-Seal 涂层光学端面玻璃板连接器金属 | 外壳铝 ， 带 Delta-Seal 涂层光学端面玻璃板连接器金属 |
| 质量 | 50 g |

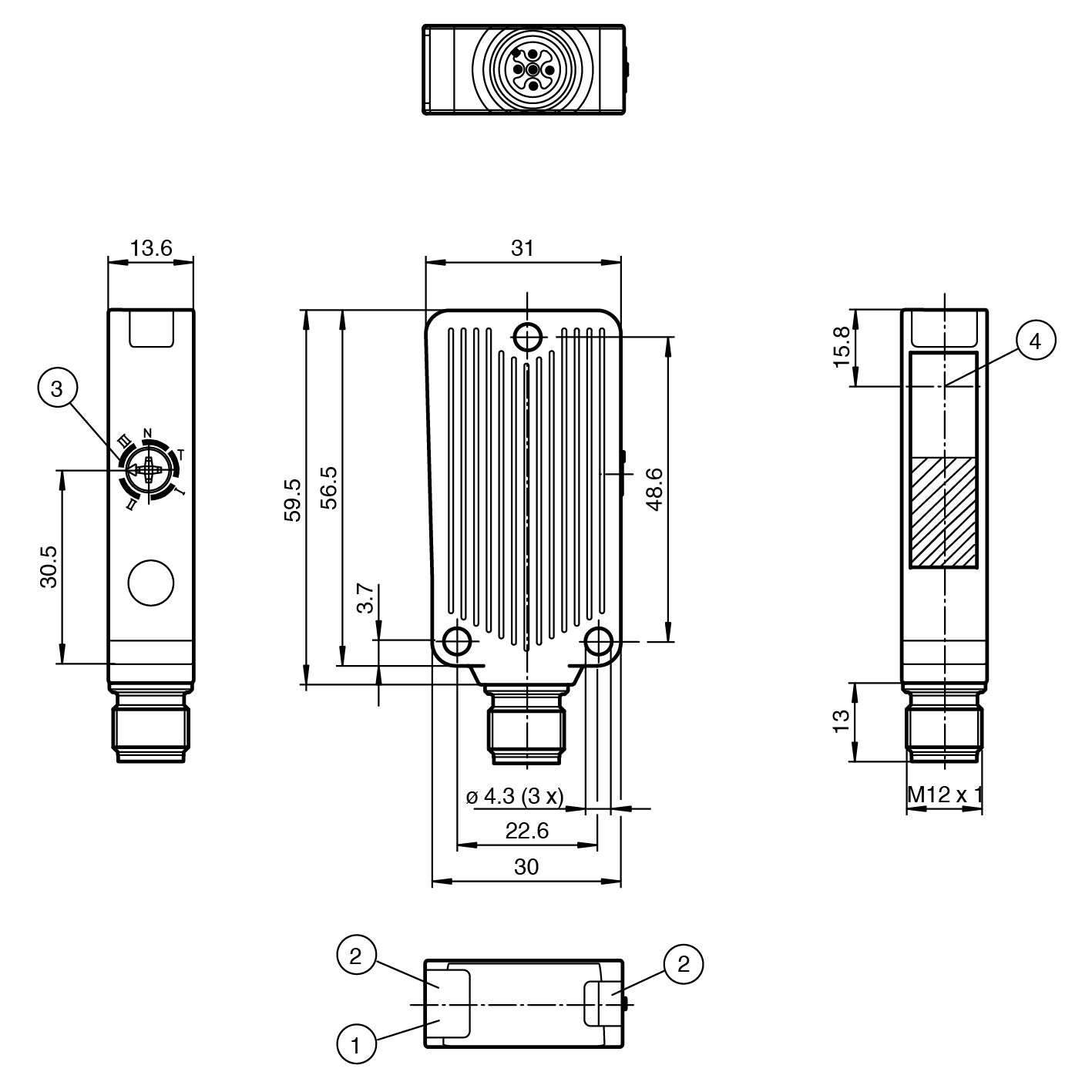

| 尺寸 | 尺寸 |
| 高度56,5 mm宽度31 mm深度13,6 mm | 高度56,5 mm宽度31 mm深度13,6 mm |
| 外壳 | 铝 ， 带 Delta-Seal 涂层 |
| 光学端面 | 玻璃板 |
| 连接器 | 金属 |
| 高度 | 56,5 mm |
| 宽度 | 31 mm |
| 深度 | 13,6 mm |
