倍加福

MLV41-6/82b/92/103

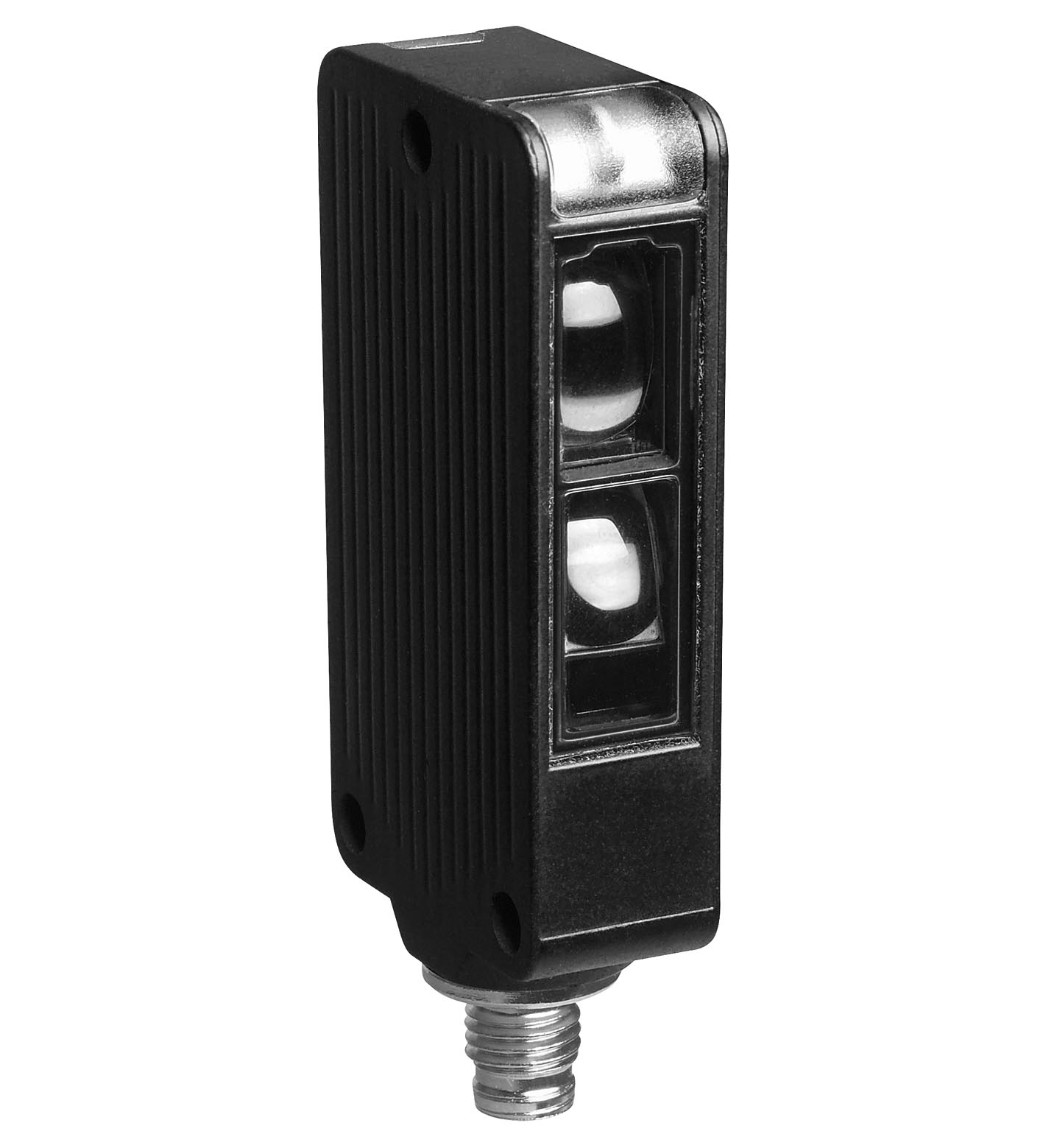

MLV41-6/82b/92/103 反射板型传感器

订货号: 221588
产品分类: 反射板型传感器

坚固稳定的反射板型光电传感器，紧凑外壳设计，9.5 m 检测范围，红光，暗通，PNP 输出，弱信号输出，M12 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 9,5 m
反射板的距离	金属箔反射板 0,05 ... 3 m 回归反射型 0,01 ... 9,5 m
检测范围极限值	12 m
参考目标	OFR-22800/76 ， H85-2 反射板
光源	LED
光源类型	调制可见红光， 625 nm
偏振滤波片	无
角度偏差	最大 ± 1,5 °
光点直径	大约 300 mm 在检测范围内 8,5 m
发散角	1,5 °
光学端面	向前直射
环境光限制	20000 Lux
MTTFd	940 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，欠压指示器：绿色 LED，闪烁（大约 0.8 Hz），短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁
控制元件	无
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	最大 30 mA
故障前指示输出	1 路 PNP 功能预留输出（警报）、短路保护、反极性保护、集电极开路
信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 100 mA
电压降	≤ 2,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
产品标准	EN 60947-5-2
UL 认证	cULus 认证 57M3（仅与 UL 2 类电源结合使用；1 类外壳）
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 75 °C (-40 ... 167 °F)
防护等级	IP65
连接	4 针 M12 x 1 连接器
材料	材料
外壳铝，带 Delta-Seal 涂层光学端面玻璃板连接器金属	外壳铝，带 Delta-Seal 涂层光学端面玻璃板连接器金属
质量	50 g

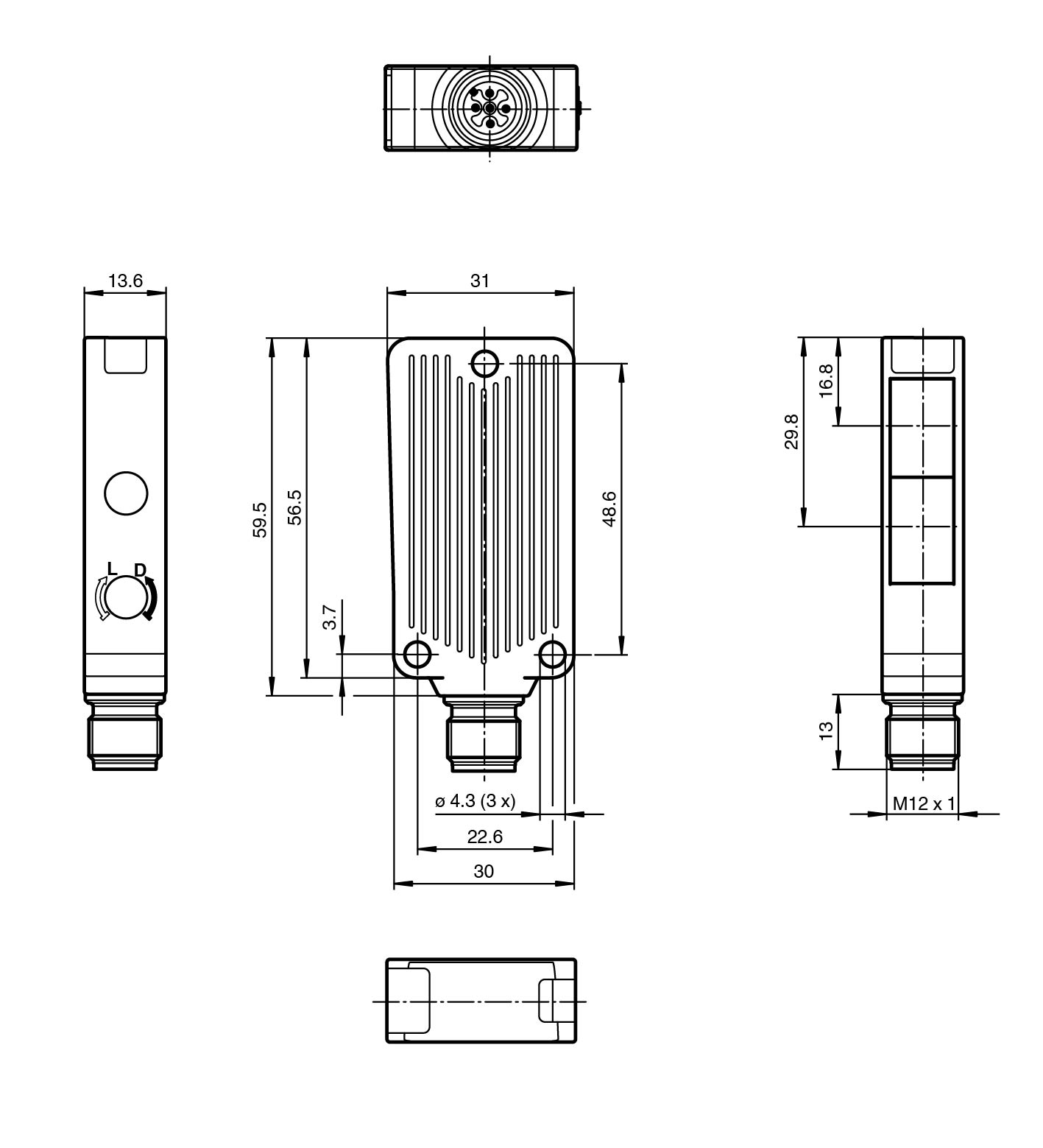

尺寸	尺寸
高度56,5 mm宽度31 mm深度13,6 mm	高度56,5 mm宽度31 mm深度13,6 mm
外壳	铝，带 Delta-Seal 涂层
光学端面	玻璃板
连接器	金属
高度	56,5 mm
宽度	31 mm
深度	13,6 mm
