TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 50 ... 350 mm ，可调 |
|---|---|
| 最小检测范围 | 10 ... 50 mm |
| 最大检测范围 | 30 ... 350 mm |
| 调整范围 | 50 ... 350 mm |
| 背景抑制 | 检测范围上限的 + 10% |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 660 nm |
| 黑/白差 (6 %/90 %) | < 15 % 当 350 mm |
| 光点直径 | 大约 8 mm 在 350 mm 检测范围处 |
| 发散角 | 1,5 ° |
| 环境光限制 | 40000 Lux |
| MTTFd | 1260 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 2 个黄色 LED亮起：物体在扫描范围内熄灭：物体在扫描范围外 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 最大 25 mA |
| 开关类型 | 亮通/暗通可切换 |
| 信号输出 | 1 路推挽（4 合 1）输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 2,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | cULus 认证 57M3（仅与 UL 2 类电源结合使用；1 类外壳） |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 防护等级 | IP65 |
| 连接 | M8 x 1 连接器，3 针 |
| 材料 | 材料 |
| 外壳铝 ， 带 Delta-Seal 涂层光学端面玻璃板连接器金属 | 外壳铝 ， 带 Delta-Seal 涂层光学端面玻璃板连接器金属 |
| 质量 | 50 g |

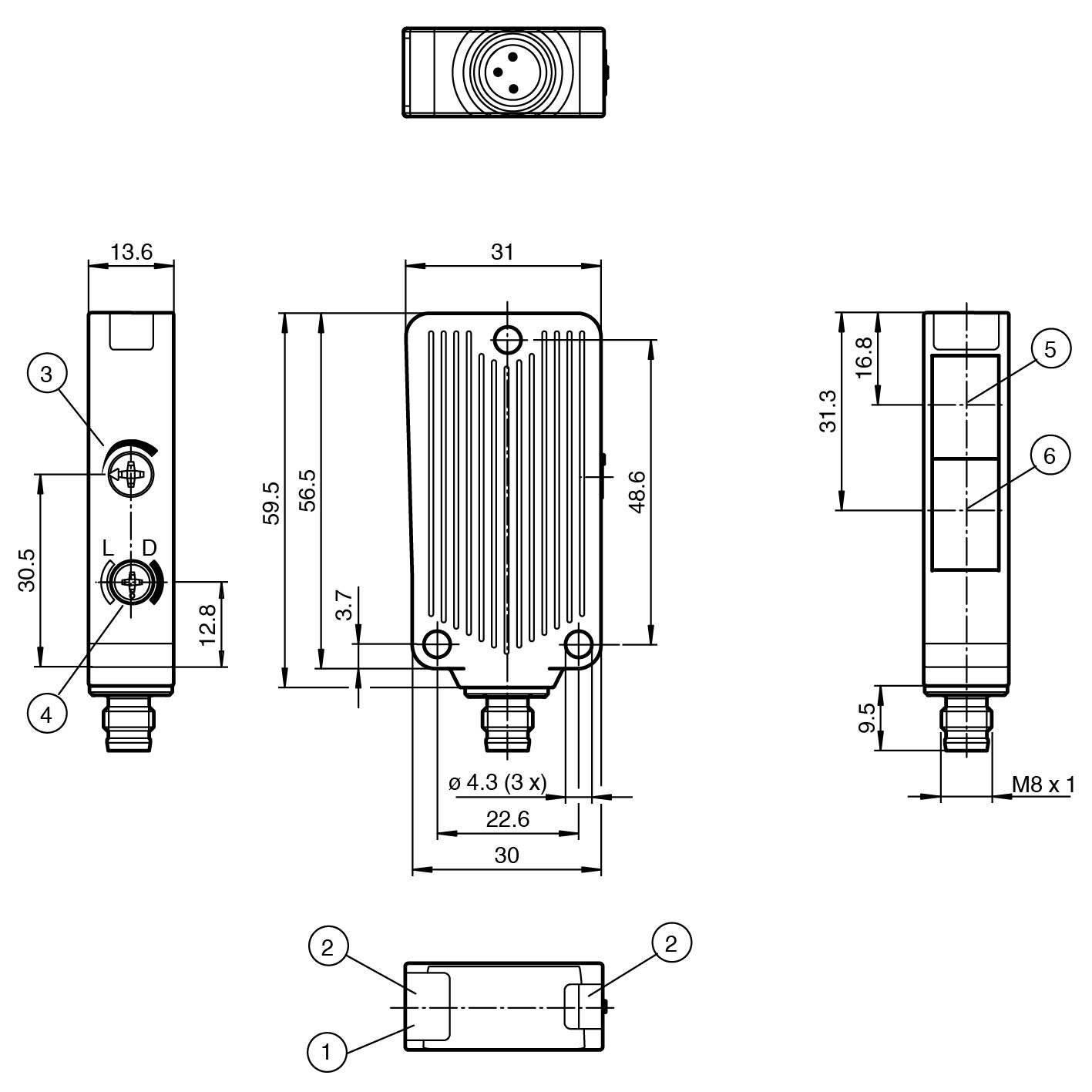

| 尺寸 | 尺寸 |
| 高度56,5 mm宽度31 mm深度13,6 mm | 高度56,5 mm宽度31 mm深度13,6 mm |
| 外壳 | 铝 ， 带 Delta-Seal 涂层 |
| 光学端面 | 玻璃板 |
| 连接器 | 金属 |
| 高度 | 56,5 mm |
| 宽度 | 31 mm |
| 深度 | 13,6 mm |
