倍加福

MLV41-8-H-350-RT/59/70/136

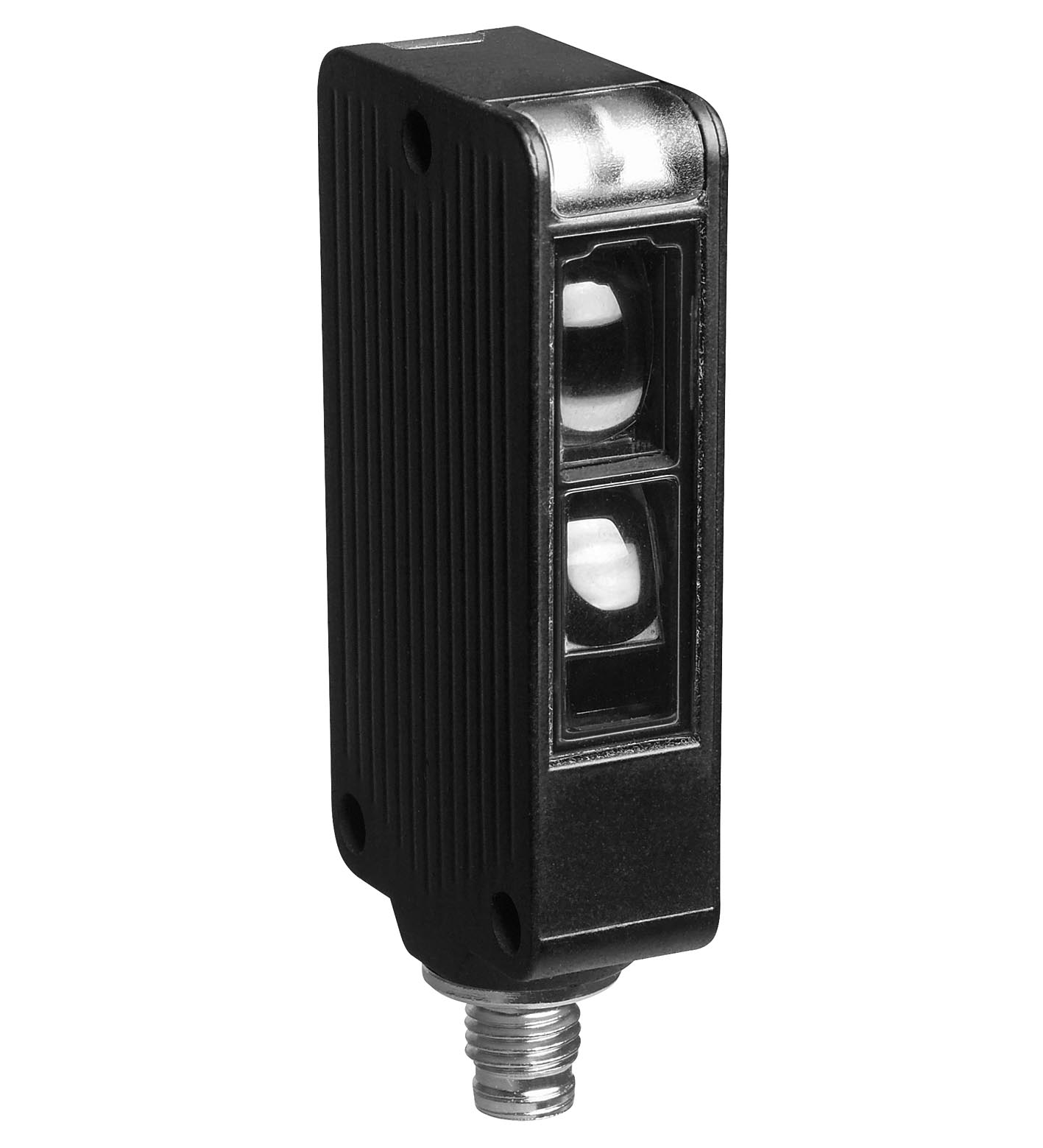

MLV41-8-H-350-RT/59/70/136 背景抑制传感器

订货号: 244373
产品分类: 漫反射型光电式传感器

背景抑制型光电传感器，配备耐腐蚀的金属外壳，350 mm 可调节检测范围，红光，2 路推挽输出，M9 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	50 ... 350 mm ，可调
最小检测范围	10 ... 50 mm
最大检测范围	30 ... 350 mm
调整范围	50 ... 350 mm
背景抑制	检测范围上限的 + 10%
光源	LED
光源类型	调制可见红光， 660 nm
黑/白差 (6 %/90 %)	< 15 % 当 350 mm
光点直径	大约 8 mm 在 350 mm 检测范围处
发散角	1,5 °
环境光限制	40000 Lux
MTTFd	1260 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，欠压指示器：绿色 LED，闪烁（大约 0.8 Hz），短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	2 个黄色 LED亮起：物体在扫描范围内熄灭：物体在扫描范围外
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	最大 25 mA
信号输出	2 路推挽（4 合 1）互补输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 100 mA
电压降	≤ 2,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
产品标准	EN 60947-5-2
UL 认证	cULus 认证 57M3（仅与 UL 2 类电源结合使用；1 类外壳）
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 75 °C (-40 ... 167 °F)
防护等级	IP65
连接	带 5 针 M9 金属连接器
材料	材料
外壳铝，带 Delta-Seal 涂层光学端面玻璃板连接器金属	外壳铝，带 Delta-Seal 涂层光学端面玻璃板连接器金属
质量	50 g

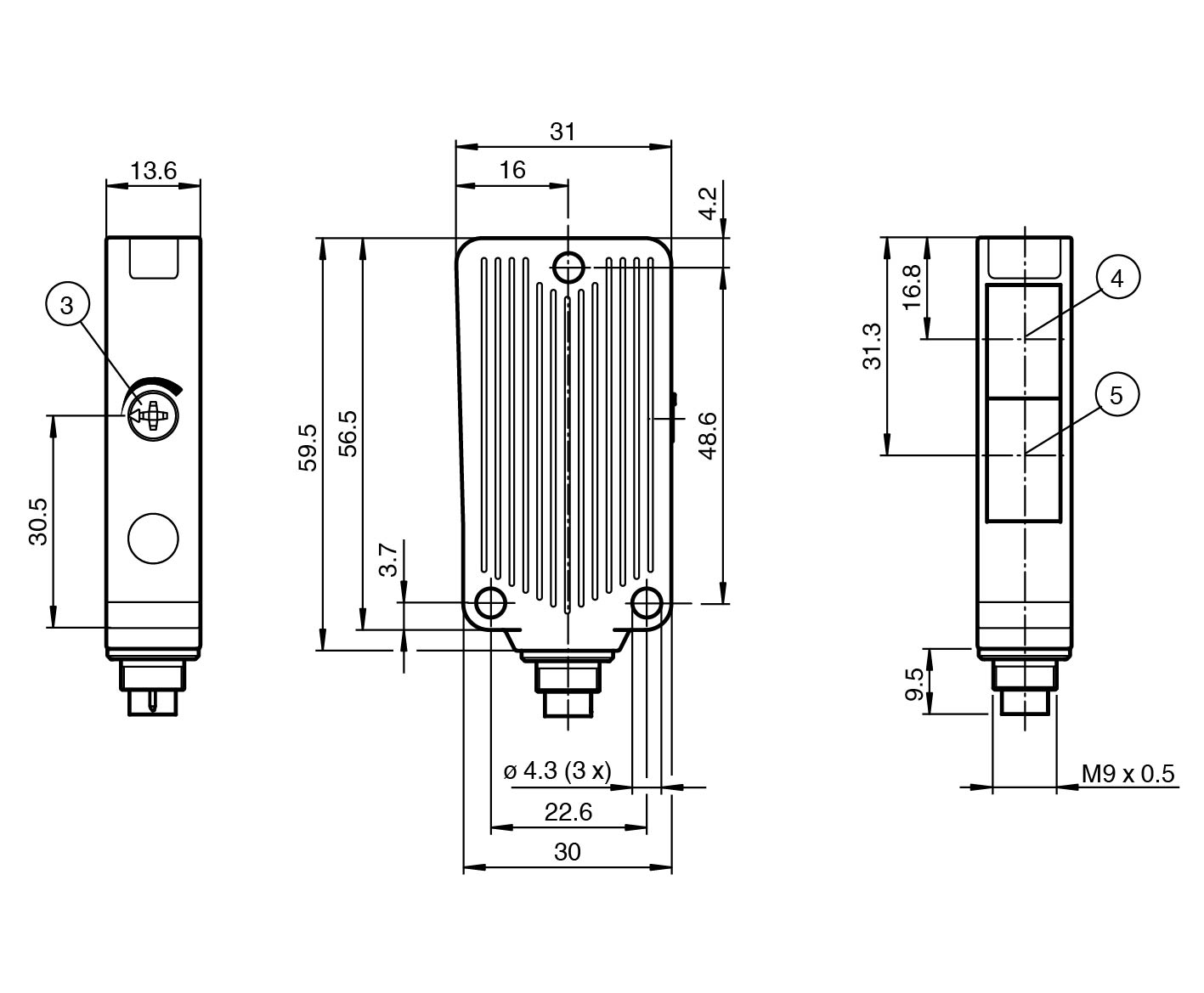

尺寸	尺寸
高度56,5 mm宽度31 mm深度13,6 mm	高度56,5 mm宽度31 mm深度13,6 mm
外壳	铝，带 Delta-Seal 涂层
光学端面	玻璃板
连接器	金属
高度	56,5 mm
宽度	31 mm
深度	13,6 mm
