倍加福

MNI20N

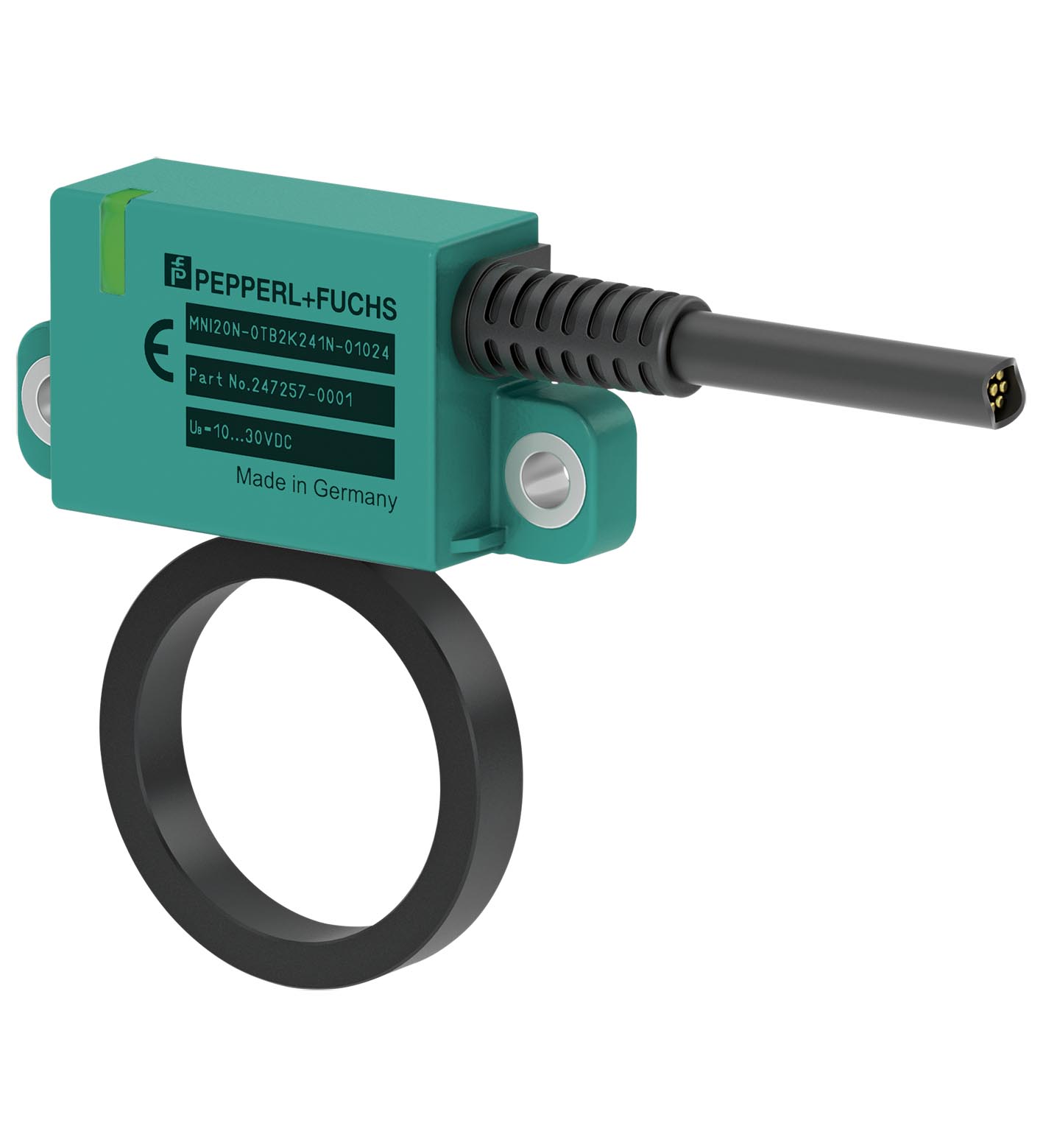

MNI20N 增量旋转编码器

订货号: T158322
产品分类: 增量旋转编码器

磁式，非接触式

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测类型	磁性采样
脉冲计数	最大 5000
UL 文件编号	E223176 “仅用于 NFPA 79 应用” ，如果产品上标有 UL 标记。
MTTFd	1093 a
诊断覆盖率 (DC)	0 %
绿色 LED	运行显示
工作电压	10 ... 30 V DC 5 V DC 对于 RS-422
空载电流	最大 55 mA
输出类型	推挽，增量式，或 RS-422，增量式
电压降	< 2,5 V
负载电流	最大值/通道 30 mA ，短路保护（每个通道最大 20 mA，有条件的短路保护）
输出频率	最大 800 kHz

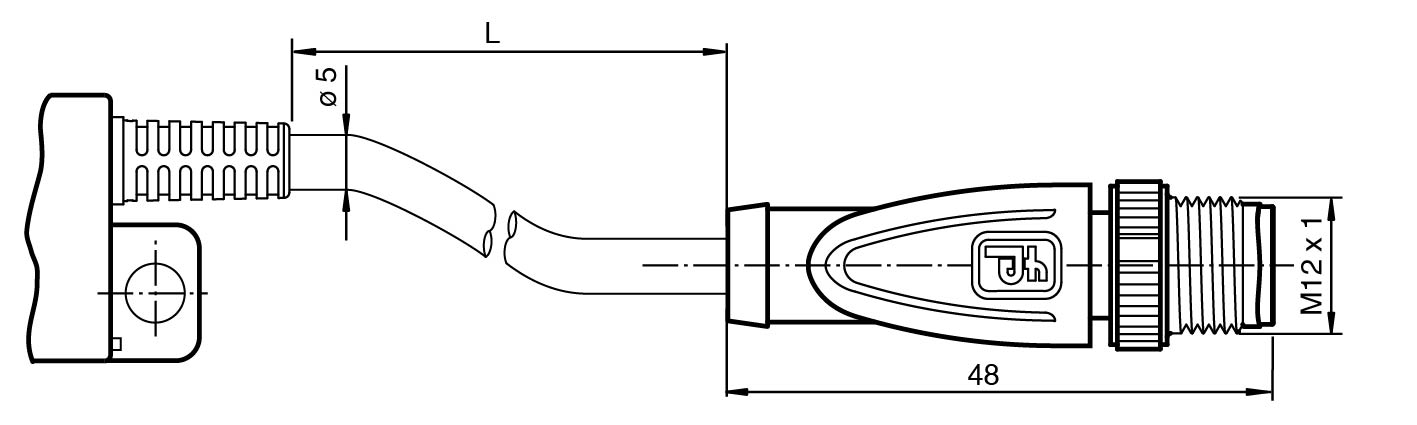

电缆	∅4,7 mm，4 x 2 x 0.128 mm2 连接 8 针插头 M12，L = 0.3 m
防护等级	DIN EN 60529，IP67
气候测试	DIN EN 60068-2-30
发射干扰	EN IEC 61000-6-4:2019
抗扰度	EN IEC 61000-6-2:2019
耐冲击性	DIN EN 60068-2-27，200 g，6 ms
抗振性	DIN EN 60068-2-6，40 g，10 ... 2000 Hz
UL 认证	cULus 认证，一般用途，2 类电源，1 类外壳，如果产品上标有 UL 标记。适配器应要求提供现场配线
最高许可环境温度max. 80 °C (max. 176 °F)	最高许可环境温度max. 80 °C (max. 176 °F)
最高许可环境温度	max. 80 °C (max. 176 °F)
工作温度	-25 ... 85 °C (-13 ... 185 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
材料	材料
外壳PA电缆PUR磁环PA ，带塑料涂层的铁氧体	外壳PA电缆PUR磁环PA ，带塑料涂层的铁氧体
质量	大约 190 g
旋转速度	最大 20000 min -1

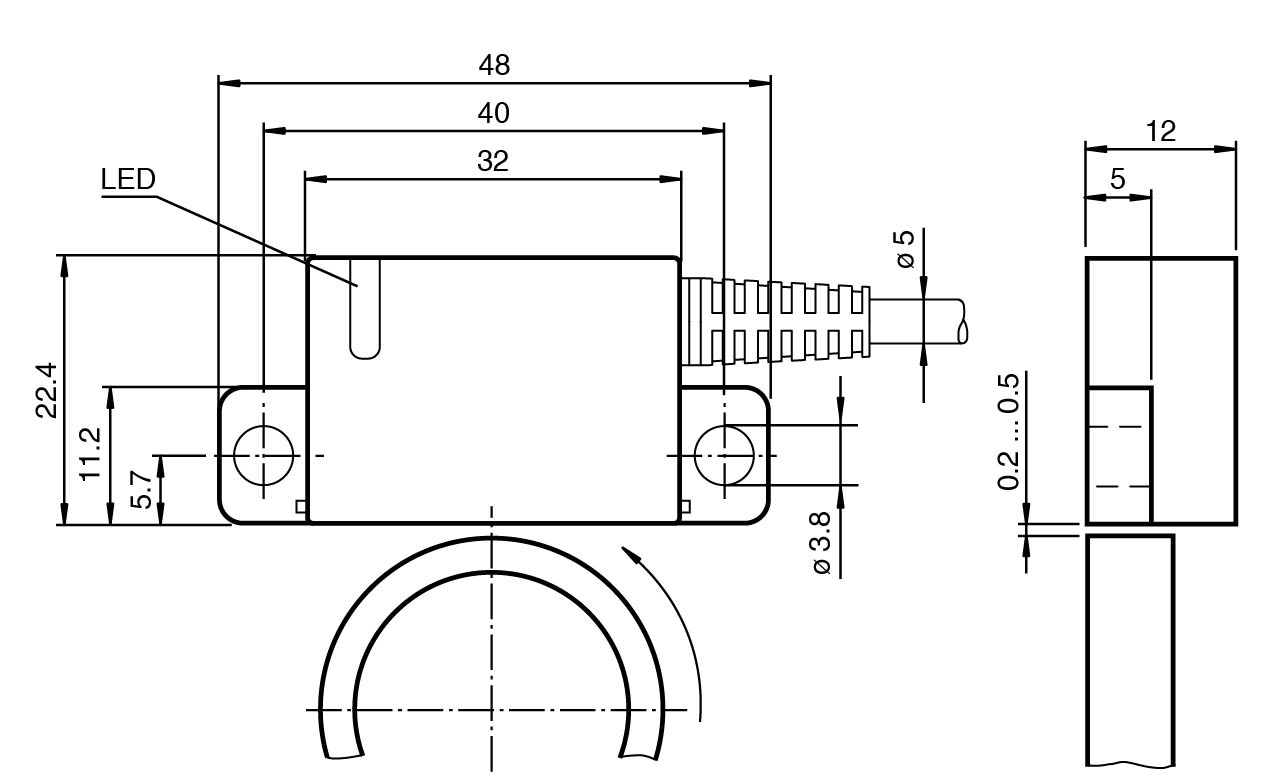

尺寸	尺寸
宽度22,4 mm长度32 mm	宽度22,4 mm长度32 mm
外壳	PA
电缆	PUR
磁环	PA ，带塑料涂层的铁氧体
宽度	22,4 mm
长度	32 mm
