产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 磁性采样 |
|---|---|
| 脉冲计数 | 最大 7200 |
| UL 文件编号 | E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。 |
| MTTFd | 942 a |
| 诊断覆盖率 (DC) | 0 % |
| 红色/绿色 LED | 运行显示 / 辅助对齐 |
| 工作电压 | 10 ... 30 V DC 5 V DC 对于 RS-422 |
| 空载电流 | 最大 55 mA |
| 输出类型 | 推挽，增量式，或 RS-422，增量式 |
| 电压降 | < 2,5 V |
| 负载电流 | 最大值/通道 30 mA ，短路保护（每个通道最大 20 mA，有条件的短路保护） |
| 输出频率 | 最大 1 MHz |

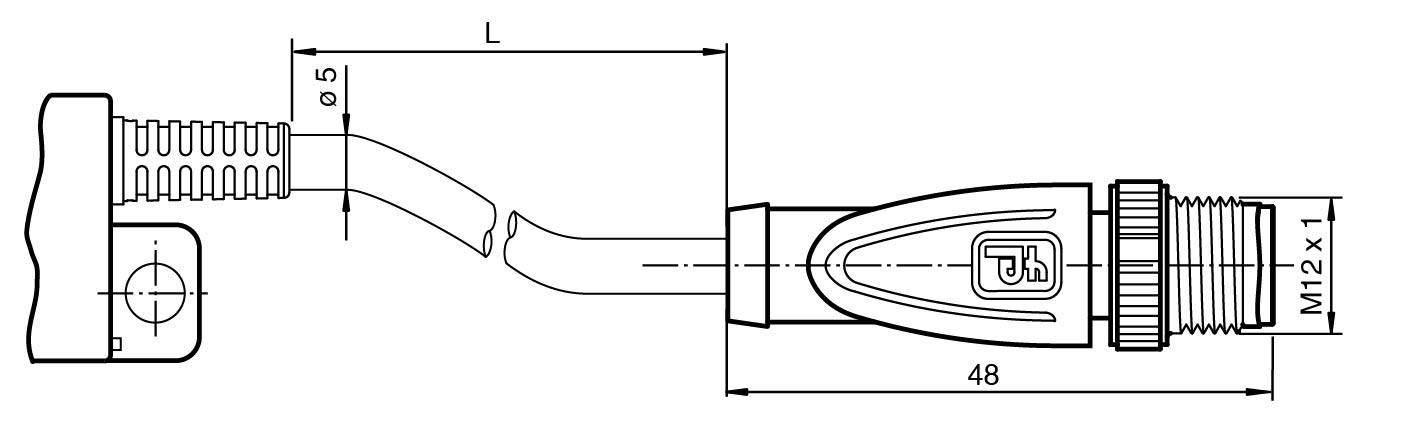

| 电缆 | ∅4,7 mm，4 x 2 x 0.128 mm2 连接 8 针插头 M12，L = 0.3 m |
| 防护等级 | DIN EN 60529，IP67 ， IP68 ， IP69K |
| 气候测试 | DIN EN 60068-2-30 |
| 发射干扰 | EN IEC 61000-6-4:2019 |
| 抗扰度 | EN IEC 61000-6-2:2019 |
| 耐冲击性 | DIN EN 60068-2-27，200 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，40 g，10 ... 2000 Hz |
| UL 认证 | cULus 认证，一般用途，2 类电源，1 类外壳 ， 如果产品上标有 UL 标记。 适配器应要求提供现场配线 |
| 最高许可环境温度max. 80 °C (max. 176 °F) | 最高许可环境温度max. 80 °C (max. 176 °F) |
| 最高许可环境温度 | max. 80 °C (max. 176 °F) |
| 工作温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 材料 | 材料 |
| 外壳PA电缆PUR磁轮钢 1.4021 (AISI 420)填充有固化橡胶的铁芯 | 外壳PA电缆PUR磁轮钢 1.4021 (AISI 420)填充有固化橡胶的铁芯 |
| 质量 | 大约 190 g |
| 旋转速度 | 最大 30000 min -1 |

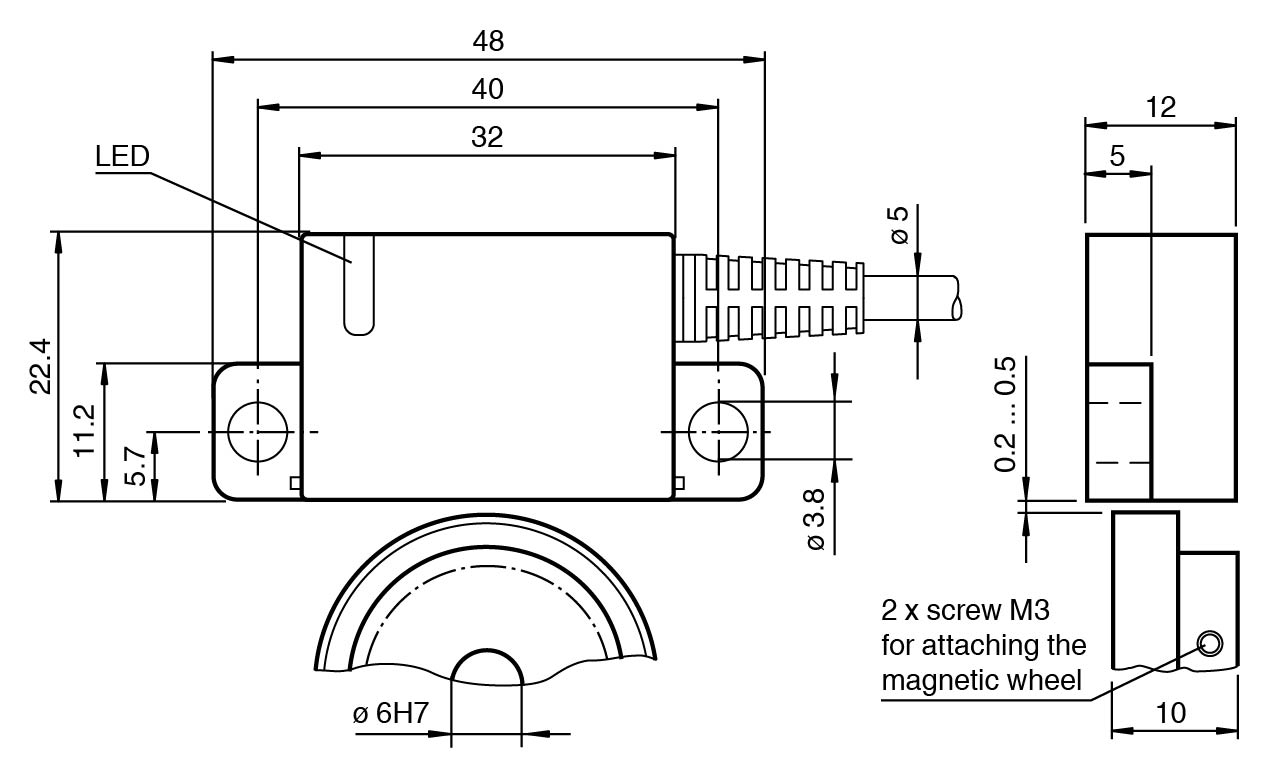

| 尺寸 | 尺寸 |
| 宽度22,4 mm长度32 mm | 宽度22,4 mm长度32 mm |
| 外壳 | PA |
| 电缆 | PUR |

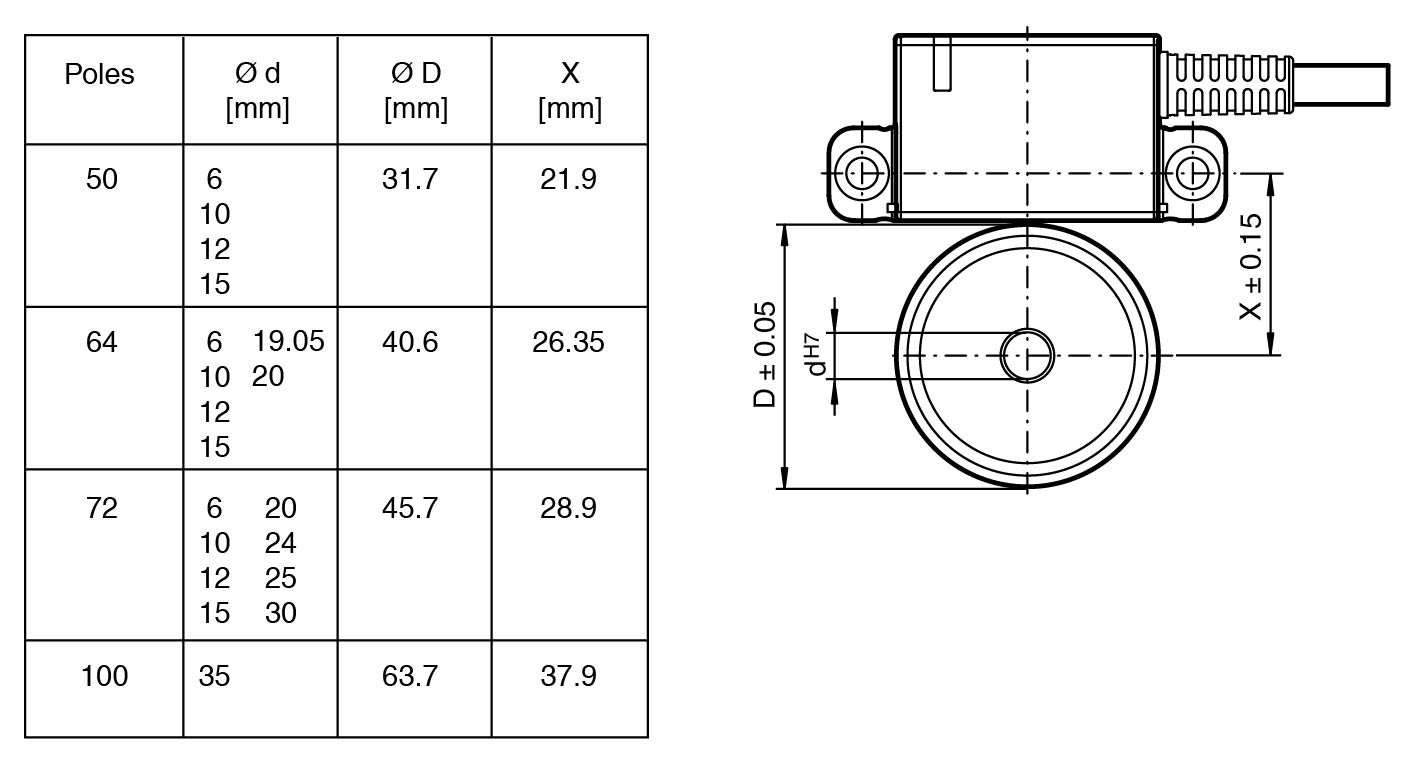

| 磁轮 | 钢 1.4021 (AISI 420)填充有固化橡胶的铁芯 |
| 宽度 | 22,4 mm |
| 长度 | 32 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
