TECHNICAL DATA
规格参数
通用规格
| 检测区域 | AIR，可调节 ， 总场： 2400 mm x 1000 mm (WxD) 适合 2200 mm 的安装高度 |
|---|---|
| 检测区域 | 雷达传感器 2500 mm x 4000 mm（深度 x 宽度，安装高度为 2200 mm、安装角度为 45°） |
| 最大检测范围 | 0 ... 3200 mm |
| 光源 | 3 系列 |
| 光源类型 | 调制红外光 |
| 安装角 | -8 ... 4 ° |
| 工作频率 | 24,15 ... 24,25 GHz K 频带 ， 雷达传感器 |
| 发射器辐射功率 (EIRP) | < 20 dBm |
| 性能水平 (PL) | PL d |
| 类别 | 2 类 |
| MTTFd | 339,83 a |
| 诊断覆盖率 (DC) | 81,52 % |
| 功能指示灯 | 绿色/蓝色/红色/橙色 LED |
| 控制元件 | DIP 开关 |
| 控制元件 | 灵敏度调节 |
| 参数化指示器 | LED 处于调节模式时闪烁 快速 橙色 |
| 工作电压 | 12 ... 24 V DC / 12 ... 24 V AC +/- 10%，50 - 60 Hz |
| 空载电流 | ≤ 80 mA 在 24 V DC 时 ≤ 150 mA 在 12 V 时： |
| 功耗 | 2,5 VA |
| 激活电流 | 在 24 V DC 时 6 mA |
| 测试输入 | 在 +UB 时激活 |
| 输出类型 | 红外，光耦合器 |
| 开关电压 | 48 V DC |
| 开关电流 | 300 mA 阻抗负载 |
| 断电延时 | 0,5 s |
| 开关类型 | 亮通/暗通，可选择，可编程 |
| 响应时间 | 100 ms 可达 200 ms |
| 输出类型 | 雷达，继电器 |
| 开关电压 | 48 V DC |
| 开关电流 | 100 mA 阻抗负载 |
| 断电延时 | 1,5 s |
| 开关类型 | 常开/常闭，可编程 |
| 响应时间 | 100 ms 可达 200 ms |
| 功能安全 | ISO 13849-1 |
| 产品标准 | EN 12978 |
| CE 符合性 | 2014/53/EU 本设备可在所有欧盟国家和地区使用。 在其他国家和地区，必须遵守所有适用的国家/地区法规。 |
| FCC 认证 | 否 - 不允许在北美地区使用。 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 相对湿度 | 最大 80 % |
| 安装高度 | 最大 3200 mm |
| 防护等级 | IP54（安装后） |
| 连接 | 公头连接器 8 针 ， 连接缆线 包含在交货范围内 |
| 材料 | 材料 |
| 外壳ABS | 外壳ABS |
| 质量 | 大约 260 g |

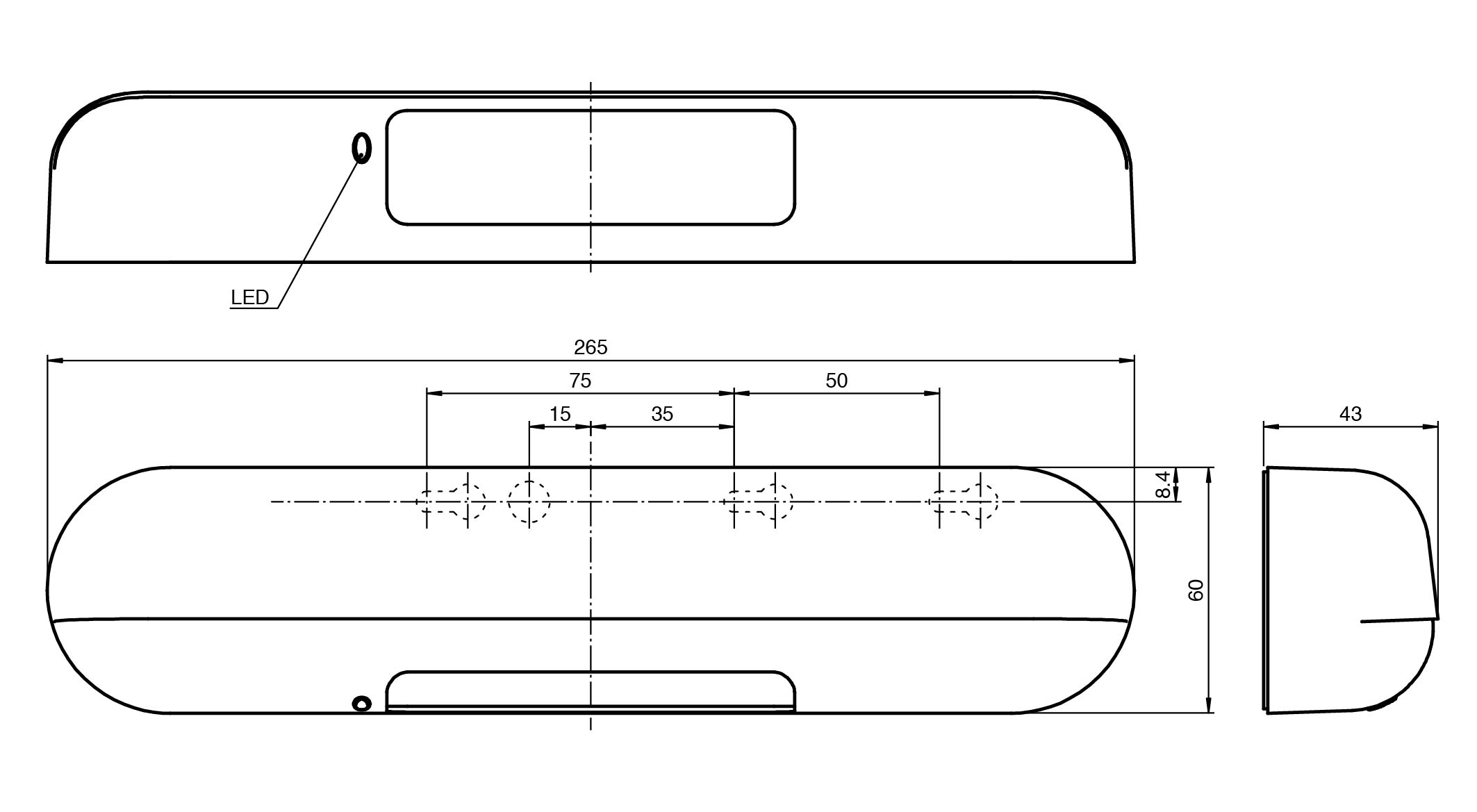

| 尺寸 | （宽 x 高 x 深） 265 mm 60 mm 43 mm |
| 高度60 mm宽度265 mm深度43 mm | 高度60 mm宽度265 mm深度43 mm |
| 注意 | 请参考包装中的说明书以了解如何正确地固定和安装传感器。 |
| 外壳 | ABS |
| 高度 | 60 mm |
| 宽度 | 265 mm |
| 深度 | 43 mm |
| 供货范围 | 传感器 ， 电缆 ， 2 螺丝 ， 辅助安装件 ， 说明书 |
| 系列 | 动态扫描 |
