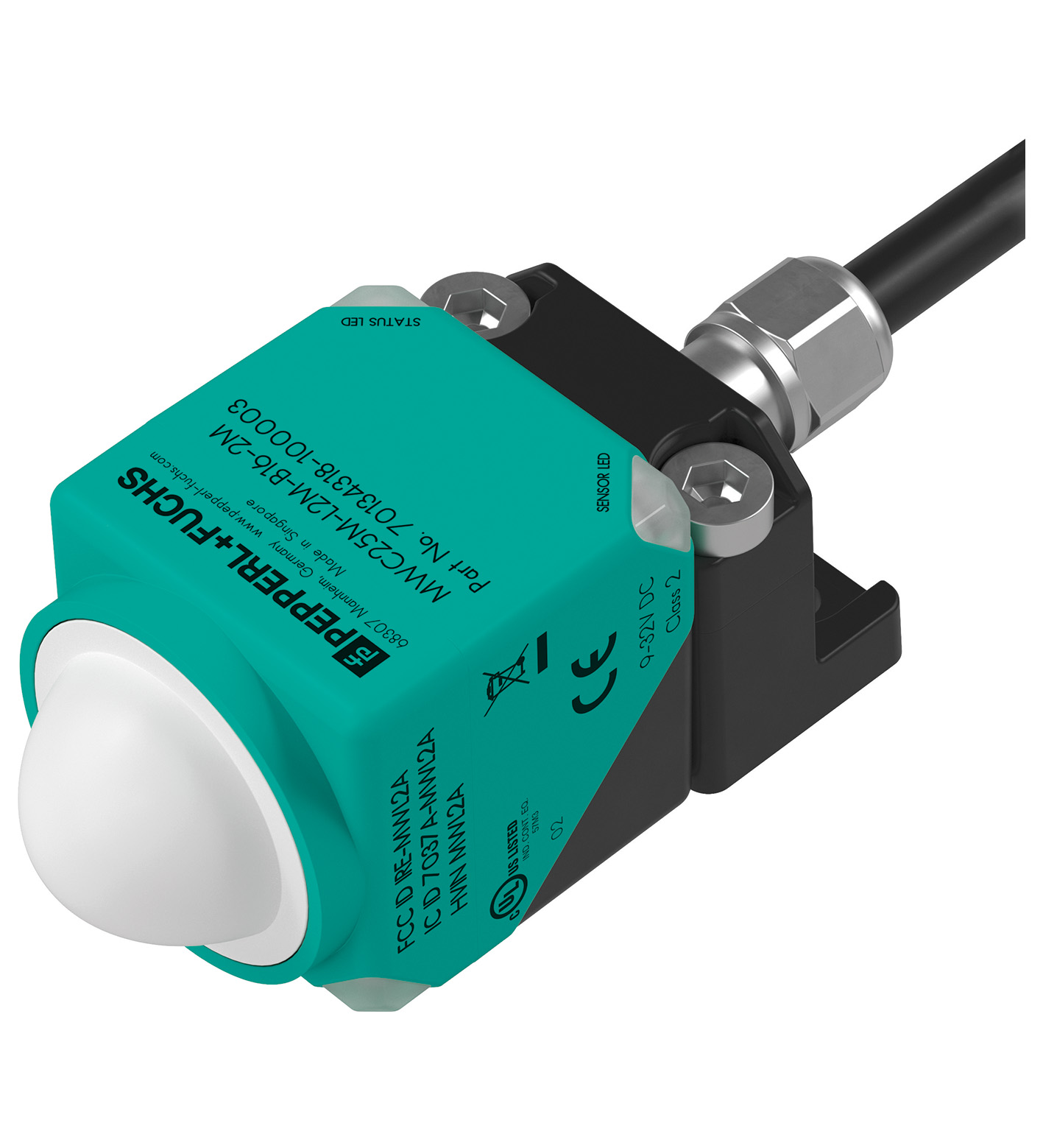

TECHNICAL DATA
规格参数
通用规格

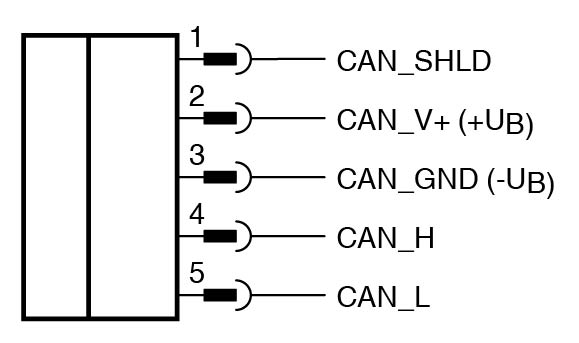

| 测量技术 | FMCW |
|---|---|
| 测定变量 | 距离 速度 |
| 测量范围 | 测量范围 |
| 距离0,5 ... 25 m速度0,1 ... 80 m/s | 距离0,5 ... 25 m速度0,1 ... 80 m/s |
| 死区 | 0 ... 0,5 m |
| 标准目标板 | 角反射板 100 mm 边缘长度 |
| 工作频率 | 122,25 ... 123 GHz |
| 发散角 | < 12 ° （请参阅特性曲线） |
| 发射器辐射功率 (EIRP) | < +20 dBm |
| 采样速率 | 1 ... 200 Hz ， 可编程 |
| 距离 | 0,5 ... 25 m |
| 速度 | 0,1 ... 80 m/s |
| 线性度误差 | <± 0,1 满量程值的 % （线性度误差，包括温度漂移） |
| 重复精度 | 1 mm |
| 分辨率 | 距离 1 mm 速度 0,01 m/s |
| 可用前的时间延迟 | ≤ 400 ms |
| 性能水平 (PL) | 可达 PL c |
| MTTFd | 310 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 可达 60 % ， 参阅功能安全手册 |
| 黄色 LED | 测量范围内的物体 |
| 红色/绿色 LED | CANopen 状态显示 |
| 工作电压 | 9 ... 32 V |
| 空载电流 | ≤ 100 mA |
| 功耗 | 类型 0,4 W ， 最大 1 W |
| 接口类型 | CANopen |
| 过程数据 | 距离 速度 信号质量 循环计数器 |
| 节点 ID | 1 ... 127 ， 可编程 |
| 传输速率 | 125 kBit/s ， 250 kBit/s ， 500 kBit/s ， 800 kBit/s ， 1 MBit/s ， 可编程 |
| 终端 | 外部 |
| 符合标准 | 符合标准 |
| 标准EN 301489-1 EN 301489-3 EN 305550-1 EN 62368-1 EN 62311 | 标准EN 301489-1 EN 301489-3 EN 305550-1 EN 62368-1 EN 62311 |
| 标准 | EN 301489-1 EN 301489-3 EN 305550-1 EN 62368-1 EN 62311 |
| UL 认证 | UL 认证 ， 一般用途 ， 2 类电源 |
| FCC 认证 | CFR 标题 47，第 15 部分 FCC ID： IRE-MWL2A |
| ISED 认证 | IC ID： 7037A-MWL2A HVIN/PMN： MWL2A |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 带插头的固定缆线 |
| 防护等级 | IP68/IP69 |
| 材料 | 材料 |
| 外壳PA-GF35 带粉末涂层的金属安装法兰雷达罩PTFE | 外壳PA-GF35 带粉末涂层的金属安装法兰雷达罩PTFE |
| 连接器 | 连接器 |
| 针脚数6连接组件Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P | 针脚数6连接组件Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P |
| 电缆 | 电缆 |
| 电缆直径7,25 mm ± 0,2 mm弯曲半径静态 最小 37,3 mm ， 动态 最小 74,7 mm材料PUR颜色黑色芯数5线芯横截面积0,8 mm2长度L352 mm ± 5 mm | 电缆直径7,25 mm ± 0,2 mm弯曲半径静态 最小 37,3 mm ， 动态 最小 74,7 mm材料PUR颜色黑色芯数5线芯横截面积0,8 mm2长度L352 mm ± 5 mm |
| 质量 | 238 g |

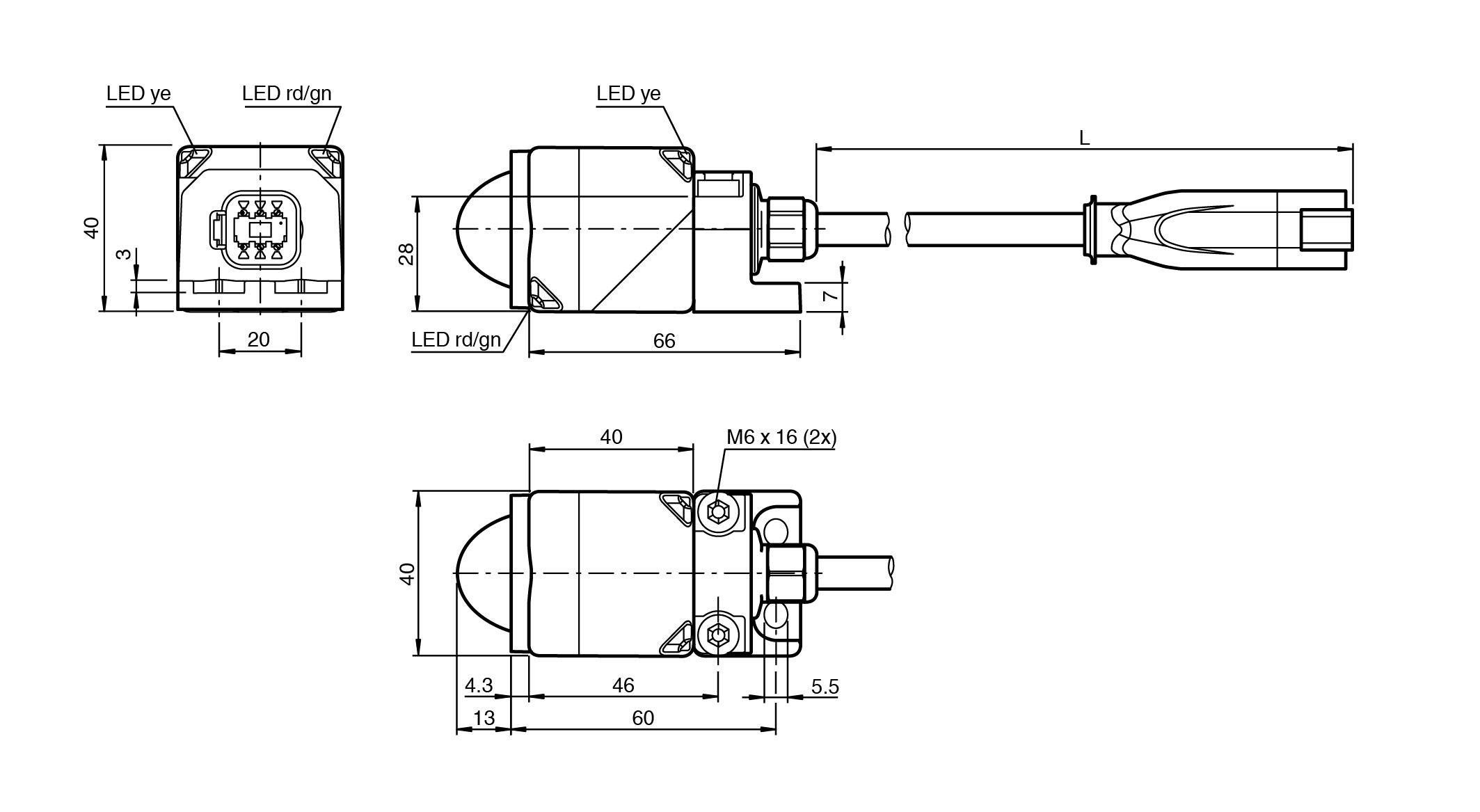

| 尺寸 | 尺寸 |
| 高度40 mm宽度40 mm长度83,3 mm | 高度40 mm宽度40 mm长度83,3 mm |
| 外壳 | PA-GF35 带粉末涂层的金属安装法兰 |
| 雷达罩 | PTFE |
| 针脚数 | 6 |
| 连接组件 | Deutsch 连接器 DT04-6P-CE02 Deutsch 触点 1060-16-0622 Deutsch 楔形接头 W6P |
| 电缆直径 | 7,25 mm ± 0,2 mm |
| 弯曲半径 | 静态 最小 37,3 mm ， 动态 最小 74,7 mm |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 5 |
| 线芯横截面积 | 0,8 mm2 |
| 长度 | 352 mm ± 5 mm |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 83,3 mm |
| 默认设置 | 测量值“距离”，测量值“速度”，信号质量，计数器 2（对象 0x4000） |
| 采样速率 | 50 Hz （对象 0x4000） |
| 节点 ID | 16 |
| 传输速率 | 250 kBit/s |
