倍加福

MWC25M-L2M-B20-V15

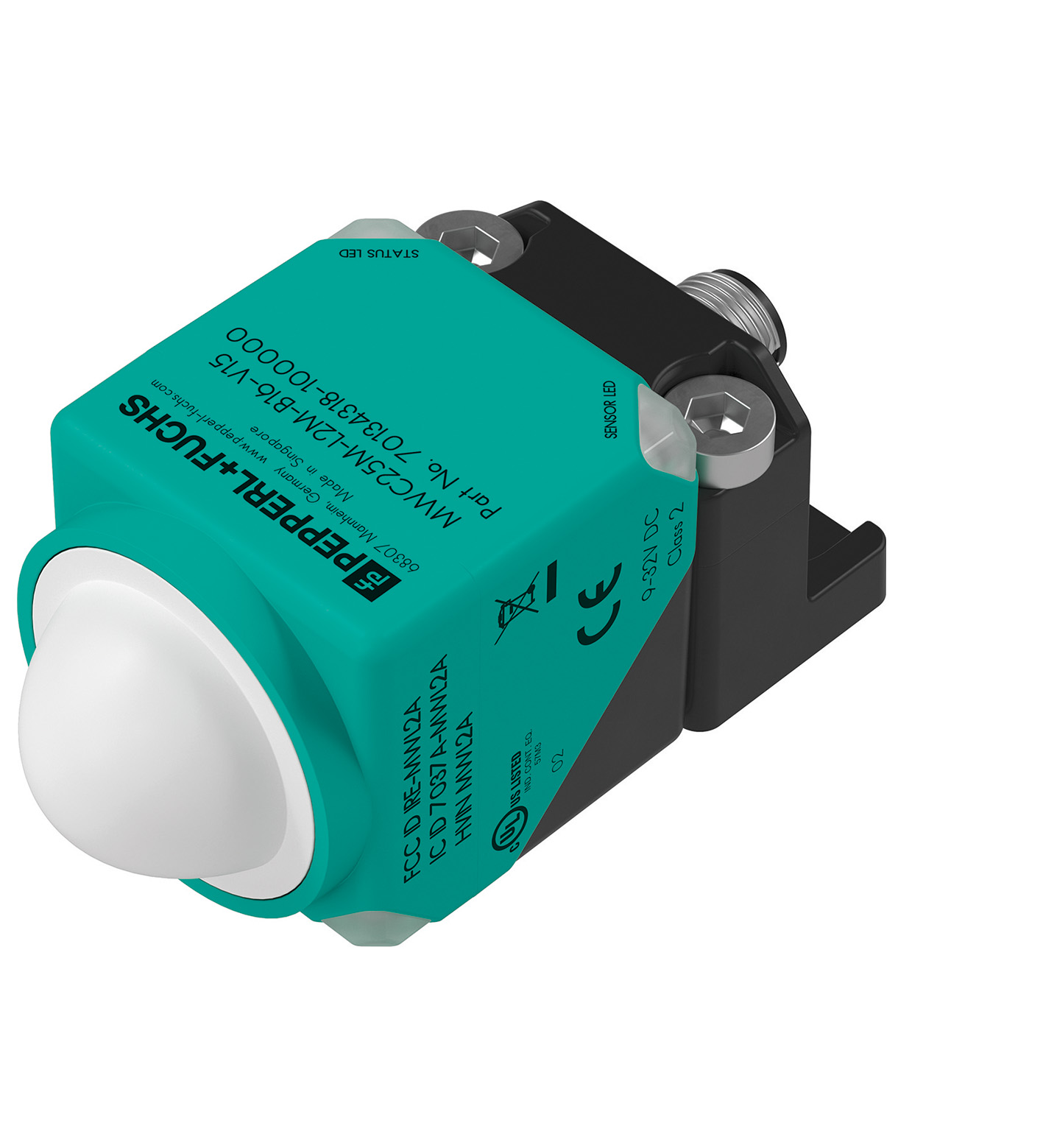

MWC25M-L2M-B20-V15 雷达传感器

订货号: 70134318-100004
产品分类: 工业雷达传感器

雷达传感器，适用于测量距离和速度，测量范围可达 25 m

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

测量技术	FMCW
测定变量	距离速度
测量范围	测量范围
距离0,5 ... 25 m速度0,1 ... 80 m/s	距离0,5 ... 25 m速度0,1 ... 80 m/s
死区	0 ... 0,5 m
标准目标板	角反射板 100 mm 边缘长度
工作频率	122,25 ... 123 GHz
发散角	< 12 ° （请参阅特性曲线）
发射器辐射功率 (EIRP)	< +20 dBm
采样速率	1 ... 200 Hz ，可编程
距离	0,5 ... 25 m
速度	0,1 ... 80 m/s
线性度误差	<± 0,1 满量程值的 % （线性度误差，包括温度漂移）
重复精度	1 mm
分辨率	距离 1 mm 速度 0,01 m/s
可用前的时间延迟	≤ 400 ms
性能水平 (PL)	可达 PL c
MTTFd	310 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	可达 60 % ，参阅功能安全手册
黄色 LED	测量范围内的物体
红色/绿色 LED	J1939 状态显示
工作电压	9 ... 32 V
空载电流	≤ 100 mA
功耗	类型 0,4 W ，最大 1 W
接口类型	J1939
协议	协议
过程数据	状态注册距离信号质量循环计数器速度
传输速率	250 kBit/s ， 500 kBit/s ，可编程
终端	外部
支持的波特率	支持的波特率
符合标准	符合标准
标准EN 301489-1 EN 301489-3 EN 305550-1 EN 62368-1 EN 62311	标准EN 301489-1 EN 301489-3 EN 305550-1 EN 62368-1 EN 62311
标准	EN 301489-1 EN 301489-3 EN 305550-1 EN 62368-1 EN 62311
UL 认证	cULus
FCC 认证	CFR 标题 47，第 15 部分 FCC ID： IRE-MWL2A
ISED 认证	IC ID： 7037A-MWL2A HVIN/PMN： MWL2A
环境温度	-40 ... 70 °C (-40 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
防护等级	IP68/IP69
材料	材料
外壳PA-GF35 带粉末涂层的金属安装法兰雷达罩PTFE	外壳PA-GF35 带粉末涂层的金属安装法兰雷达罩PTFE

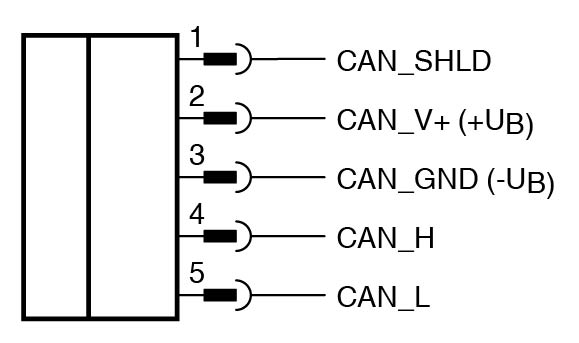

连接器	连接器
螺纹M12 x 1针脚数5	螺纹M12 x 1针脚数5
质量	180 g

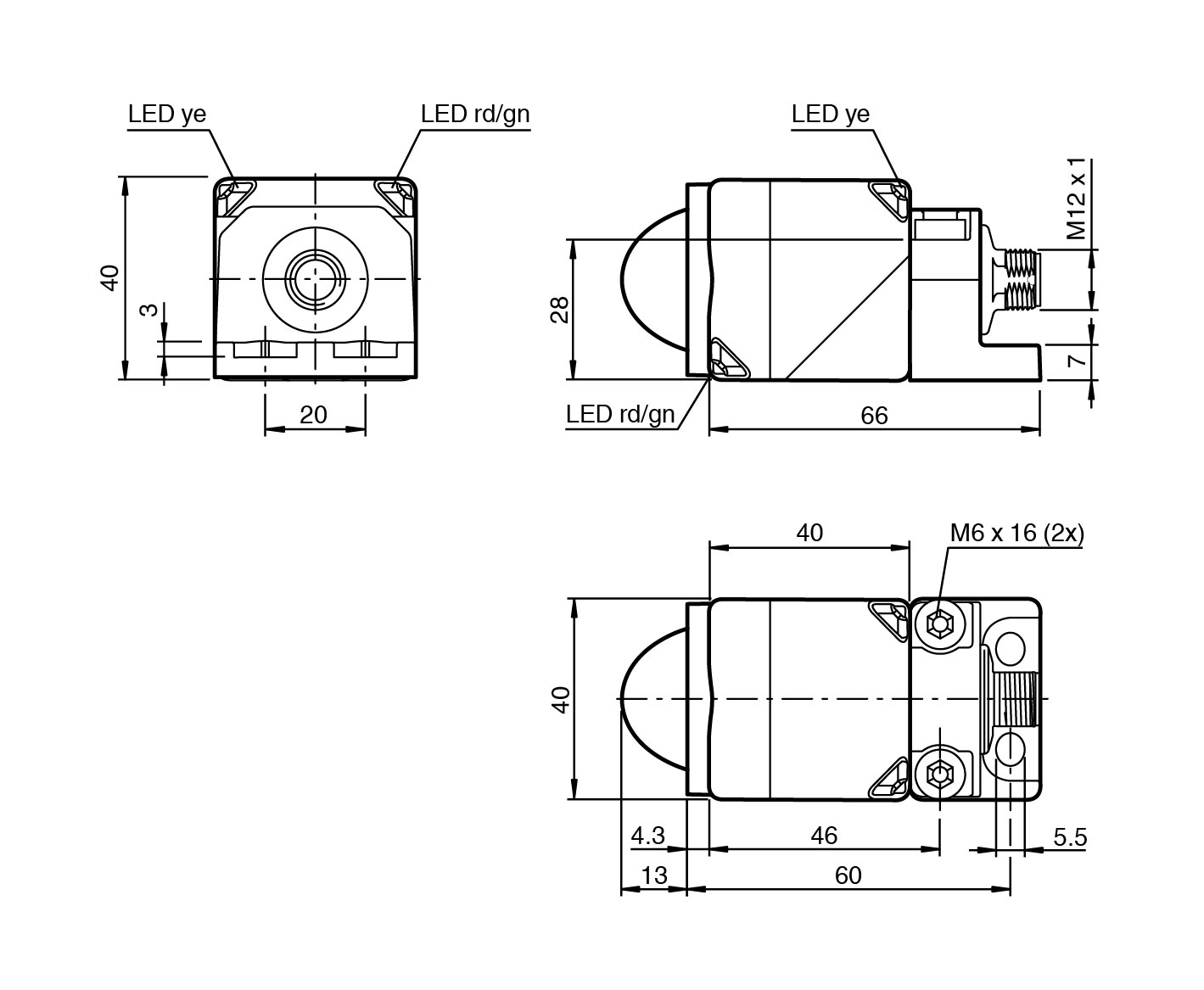

尺寸	尺寸
高度40 mm宽度40 mm长度83,3 mm	高度40 mm宽度40 mm长度83,3 mm
外壳	PA-GF35 带粉末涂层的金属安装法兰
雷达罩	PTFE
螺纹	M12 x 1
针脚数	5
高度	40 mm
宽度	40 mm
长度	83,3 mm
默认设置	PGN "距离和速度"
采样速率	50 Hz
传输速率	250 kBit/s
