倍加福

NAN12-18GM35-I-V1

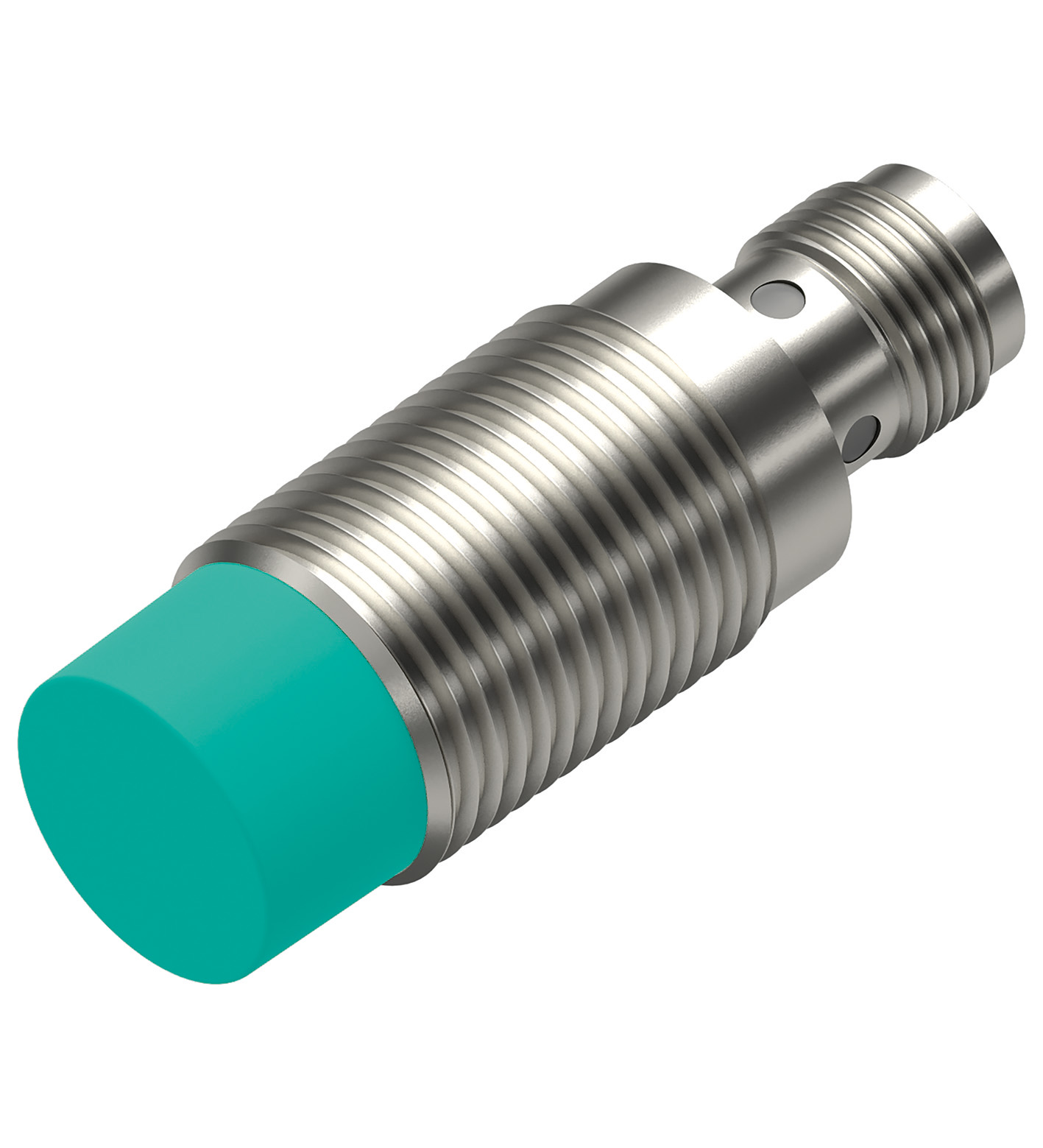

NAN12-18GM35-I-V1 电感式传感器

订货号: 70145056-0032
产品分类: 电感式传感器

电感式测距传感器（具有模拟电流输出）

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

输出类型	模拟电流输出
安装	非齐平
输出极性	DC
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 36 mm x 36 mm x 1 mm
测量范围	0 ... 12 mm

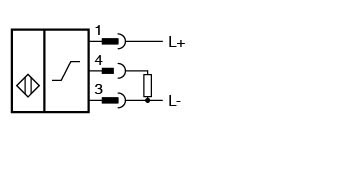

输出类型	3 线
工作电压	15 ... 30 V
反极性保护	反极性保护
短路保护	电流受限
线性度误差	± 3 满量程值的 %
温度漂移	± 10 满量程值的 %
重复精度	± 1 满量程值的 %
恢复时间	≤ 50 ms
空载电流	12 mA
状态指示	黄色多孔 LED 常亮：阻尼元件在量程内慢速闪烁 (2 Hz)：阻尼元件超出量程快速闪烁 (10 Hz)：故障状态
MTTFd	929 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
输出类型	4 ... 20 mA
输出斜率特性	1,3 mA / mm
负载电阻器	≤ 500 Ω
稳定时间	≤ 100 ms
PWIS 符合性	VDMA 24364-A1/B2/C1/T100°C-W
符合标准	符合标准
标准EN IEC 60947-5-2 EN IEC 60947-5-7	标准EN IEC 60947-5-2 EN IEC 60947-5-7
标准	EN IEC 60947-5-2 EN IEC 60947-5-7
防护等级	II
额定绝缘电压Ui30 V额定冲击耐受电压Uimp500 V	额定绝缘电压Ui30 V额定冲击耐受电压Uimp500 V
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
额定绝缘电压	30 V
额定冲击耐受电压	500 V
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，白青铜带涂层
感应面	PBT ，绿色
防护等级	IP65/IP67/IP68
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	45 g

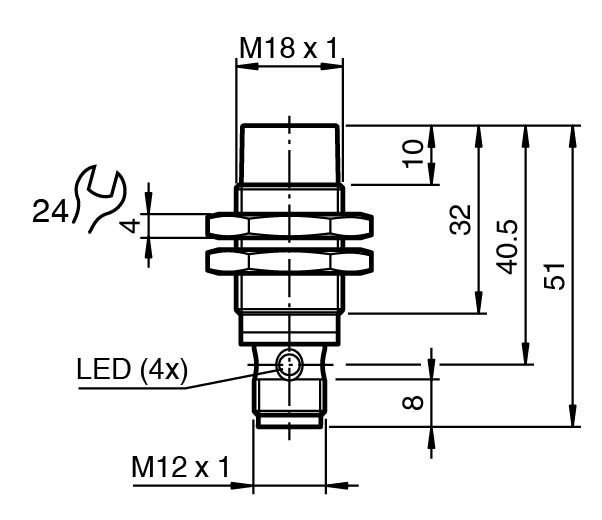

尺寸	尺寸
长度51 mm直径18 mm	长度51 mm直径18 mm
安装	有螺母，M18
拧紧扭矩	≤ 30 Nm
螺纹	M12 x 1
针脚数	3
长度	51 mm
直径	18 mm
供货范围	供货范围包含 2 颗自锁螺母
