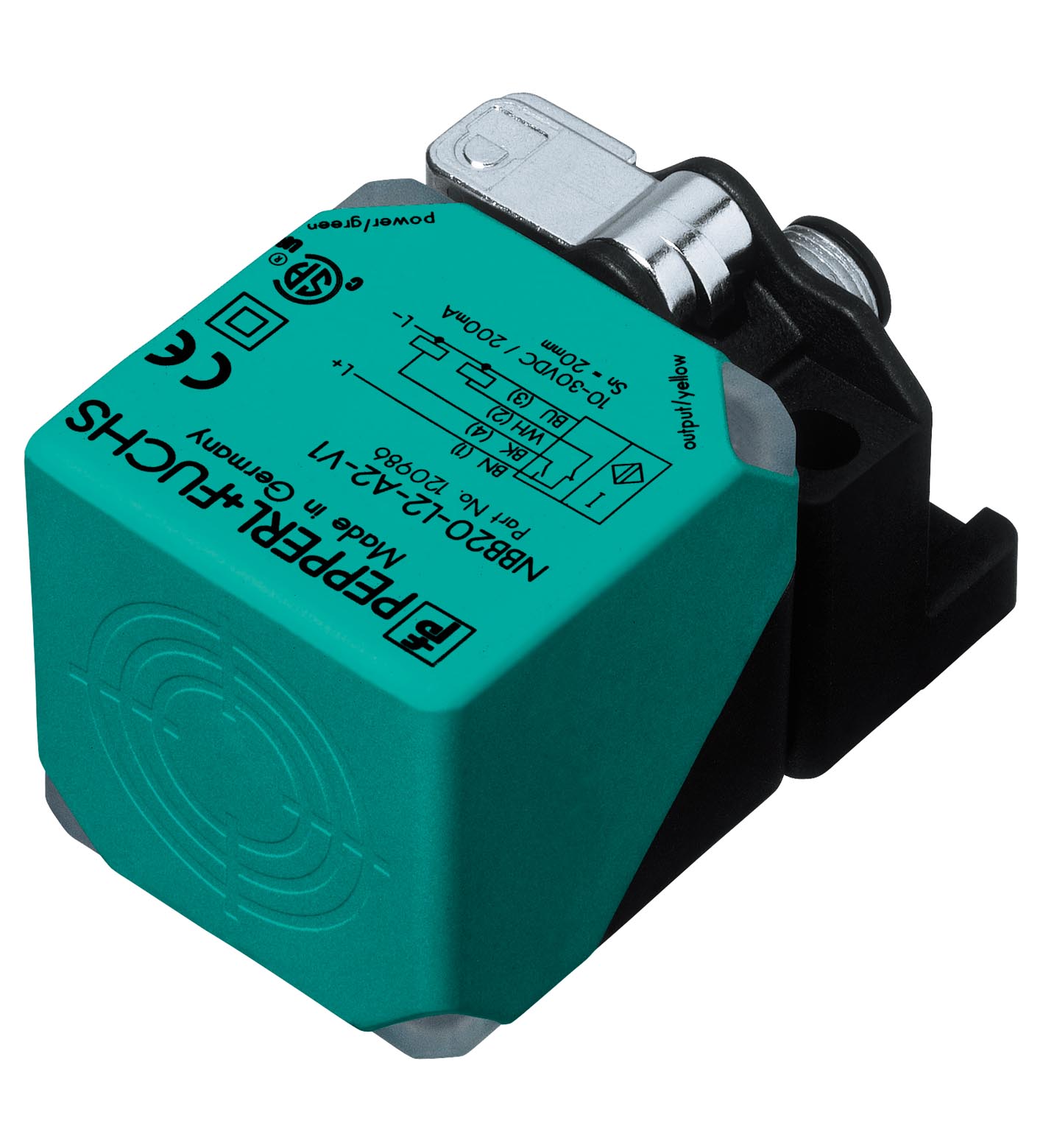

TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开/常闭 (NO/NC) 可编程 |
|---|---|
| 输出类型 | PNP |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 90 mm x 90 mm x 1 mm |
| 测量范围 | 0 ... 30 mm |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V （SIO 模式） 18 ... 30 V (IO-Link) |
| 开关频率 | SIO 模式： 250 Hz （高速滤波器） |
| 迟滞 | 1 ... 20 % ( 出厂设置： 5 % ) |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 1 V |
| 线性度误差 | ± 3 满量程值的 % |
| 温度漂移 | ± 10 满量程值的 % |
| 重复精度 | ± 1 满量程值的 % |
| 速度测量范围 | 1 ... 3000 mm/s |
| 速度测量精度 | ± 20 % 最终值 |
| 速度测量重复精度 | ± 5 % 最终值 |
| 工作电流 | 0 ... 100 mA |
| 断态电流 | 最大 30 µA |
| 空载电流 | 22 mA |
| 可用前的时间延迟 | max. 100 ms |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED 常亮：开关输出激活 常亮：开关输出禁用 快速闪烁 (10 Hz)：故障状态 |
| MTTFd | 1266 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |

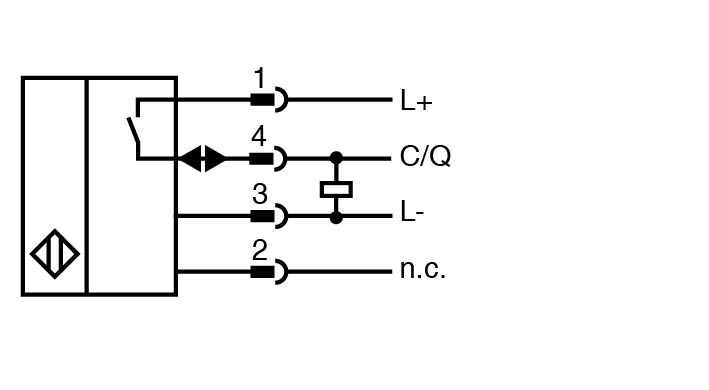

| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 智能传感器 - SSP 0 智能传感器 - SSP 4.1.1 |
| 过程数据 | 输入： 32 Bit - 测量值 16 Bit - 缩放 8 Bit - 诊断信号 3 Bit - 开关信号 2 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 2098953 (0x200709) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 3,2 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类 ， B 类 |
| PWIS 符合性 | VDMA 24364-A1/B2/C1/T100°C-W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 EN IEC 60947-5-7 | 标准EN IEC 60947-5-2 EN IEC 60947-5-7 |
| 标准 | EN IEC 60947-5-2 EN IEC 60947-5-7 |
| 防护等级 | II |
| 额定绝缘电压Ui30 V额定冲击耐受电压Uimp500 V | 额定绝缘电压Ui30 V额定冲击耐受电压Uimp500 V |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 额定绝缘电压 | 30 V |
| 额定冲击耐受电压 | 500 V |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | PA |
| 感应面 | PA |
| 防护等级 | IP65/IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 质量 | 145 g |
| 尺寸 | 尺寸 |

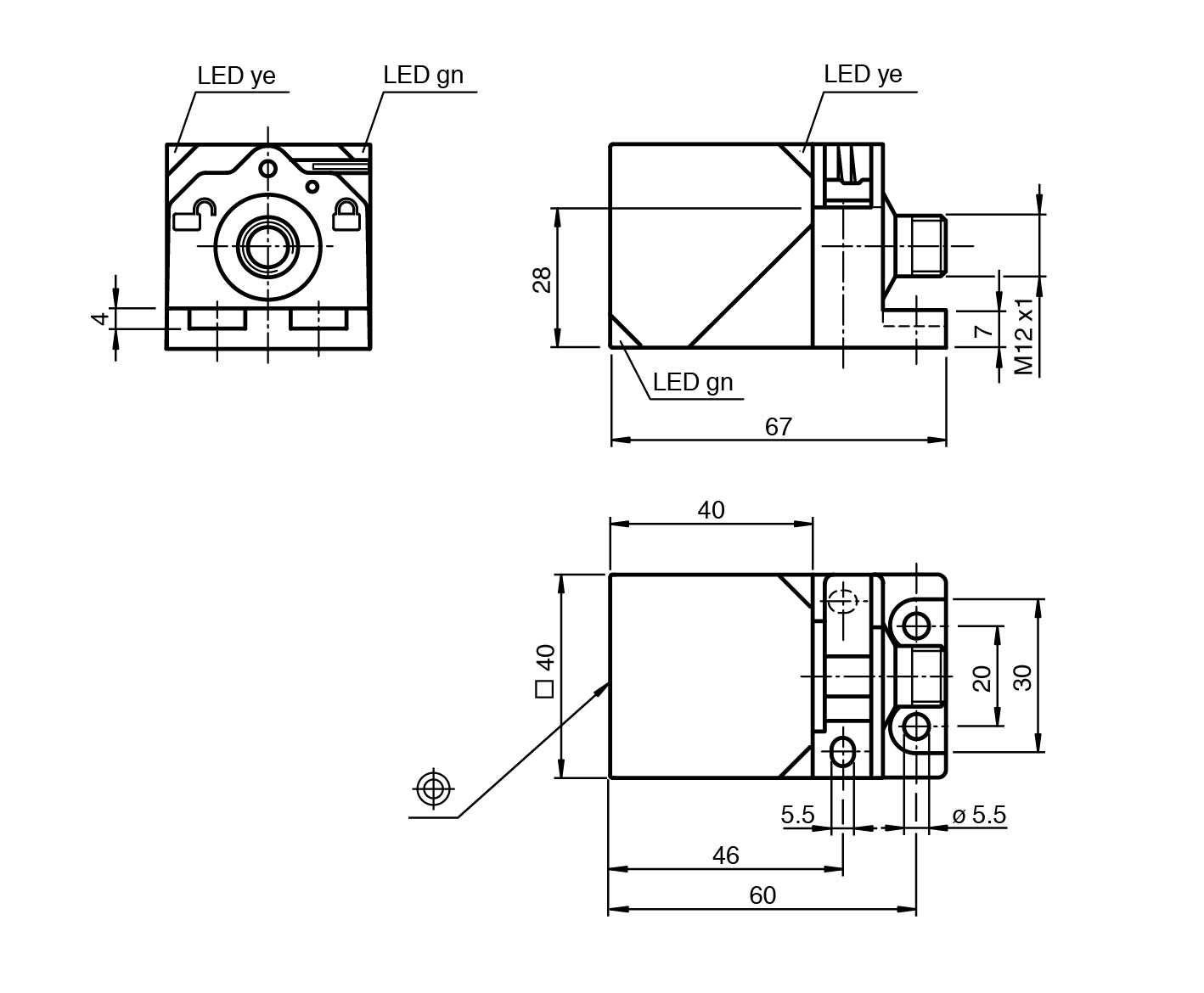

| 高度40 mm宽度40 mm长度67 mm | 高度40 mm宽度40 mm长度67 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 40 mm |
| 宽度 | 40 mm |
| 长度 | 67 mm |
