倍加福

NBB0,6-3M22-E3-Y70174941

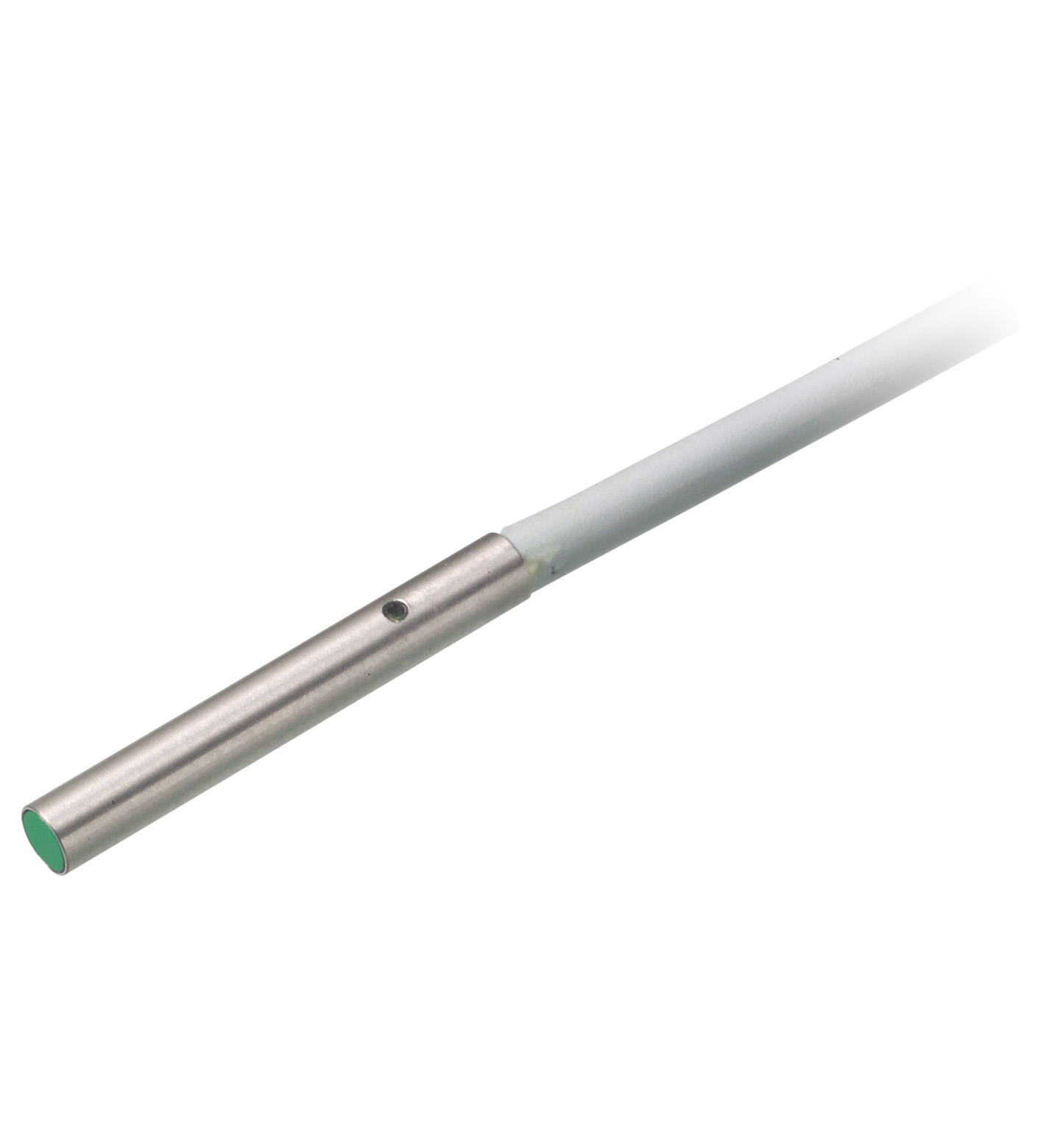

NBB0,6-3M22-E3-Y70174941 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	0,6 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 0,486 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,29
衰减系数 r304	0,76
衰减系数 rBrass	0,46

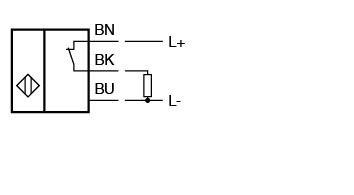

输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 1300 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,1 mA 类型在 25 °C 时
空载电流	≤ 10 mA
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
电缆	电缆
电缆直径2,6 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,055 mm2长度L2 m	电缆直径2,6 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,055 mm2长度L2 m

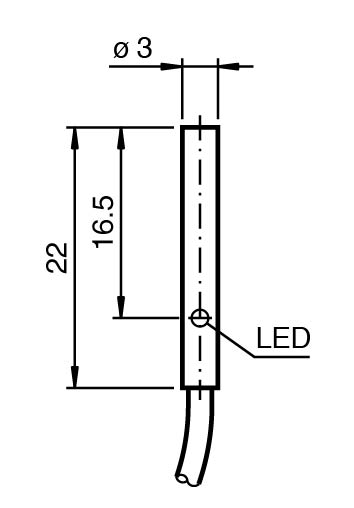

尺寸	尺寸
长度22 mm直径3 mm	长度22 mm直径3 mm
电缆直径	2,6 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	灰色
芯数	3
线芯横截面积	0,055 mm2
长度	2 m
长度	22 mm
直径	3 mm
