NBB0,6-4GM22-E3-Y70162333

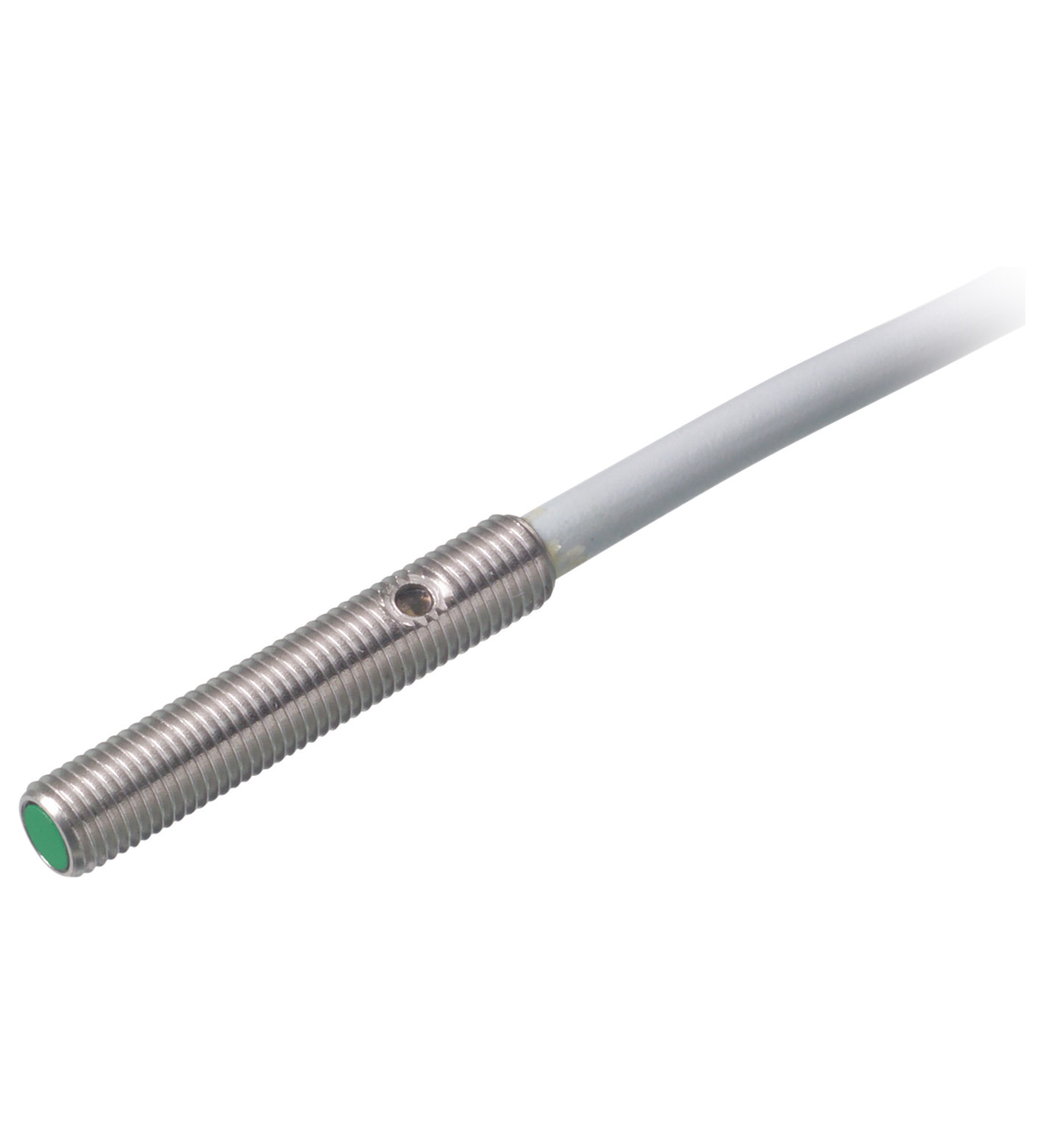

NBB0,6-4GM22-E3-Y70162333 电感式传感器

订货号: 70162333
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	0,6 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 0,486 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,29
衰减系数 r304	0,76
衰减系数 rBrass	0,46
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 1300 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,1 mA 类型在 25 °C 时
空载电流	≤ 10 mA
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	cURus 认证负载类型：一般用途电路：2 类电源电源/开关电压： 30 V DC 输出开关电流: 100 mA 有关更多 UL 相关信息，请参见“其他信息”章节
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	带插头的固定缆线
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PC
防护等级	IP67
连接器	连接器
针脚数3连接组件Phoenix 连接器： SACC-DSI-M 8MS-3CON-L180 - 1694334	针脚数3连接组件Phoenix 连接器： SACC-DSI-M 8MS-3CON-L180 - 1694334
电缆	电缆
电缆直径2,6 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,055 mm2长度L155 mm ± 5 mm 进一步的长度规格： L1 = 30 mm	电缆直径2,6 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PUR颜色灰色芯数3线芯横截面积0,055 mm2长度L155 mm ± 5 mm 进一步的长度规格： L1 = 30 mm

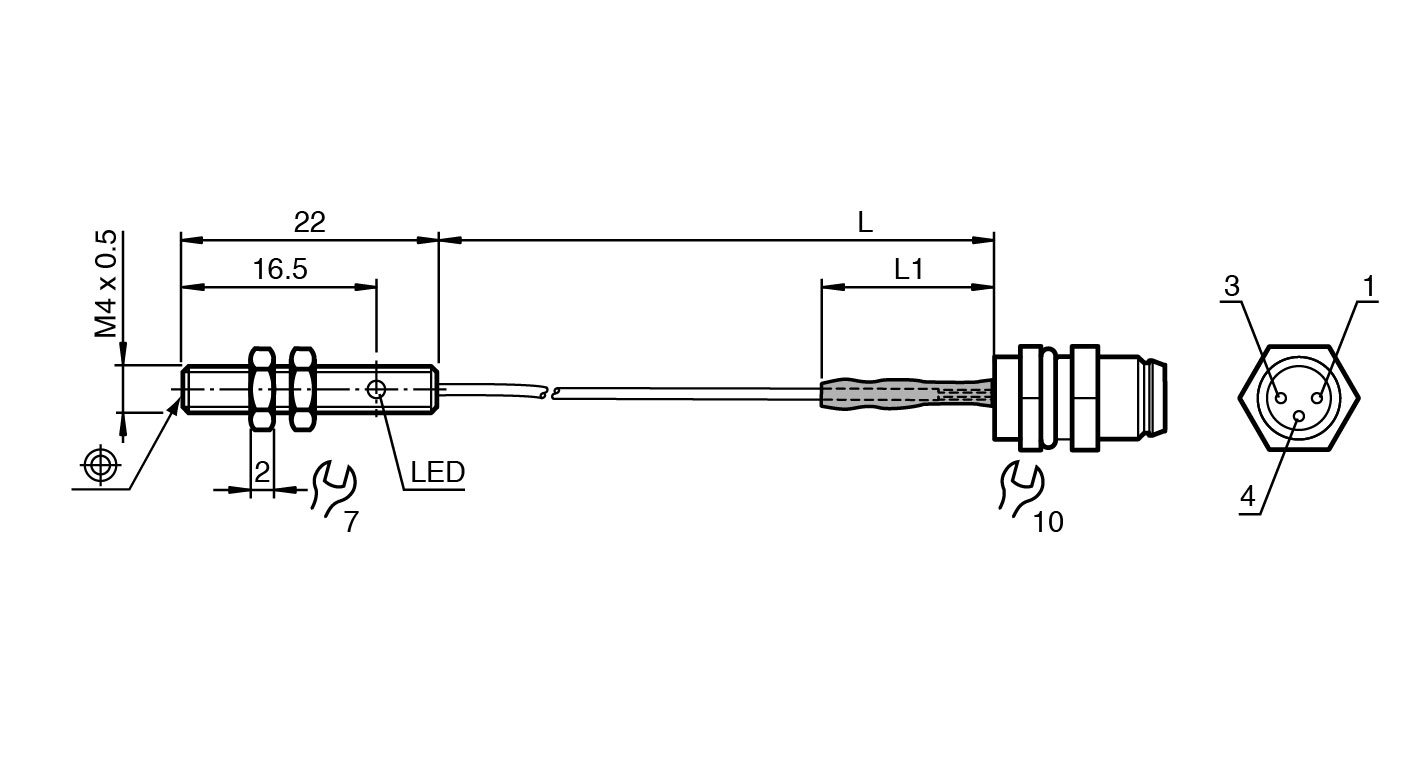

尺寸	尺寸
长度22 mm直径4 mm	长度22 mm直径4 mm
针脚数	3
连接组件	Phoenix 连接器： SACC-DSI-M 8MS-3CON-L180 - 1694334
电缆直径	2,6 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	灰色
芯数	3
线芯横截面积	0,055 mm2
长度	155 mm ± 5 mm 进一步的长度规格： L1 = 30 mm
长度	22 mm
直径	4 mm
