倍加福

NBB1,5-5GM25-E2-V3

NBB1,5-5GM25-E2-V3 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	1,5 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 1,215 mm
驱动器件	5 mm x 5 mm x 1 mm
衰减系数 rAl	0,41
衰减系数 rCu	0,38
衰减系数 r304	0,85
衰减系数 rBrass	0,54
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 3000 Hz
迟滞	1 ... 15 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,1 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 10 mA
开关状态指示灯	黄色 LED
MTTFd	1245 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	POM
防护等级	IP67
连接器	连接器
螺纹M8 x 1针脚数3	螺纹M8 x 1针脚数3

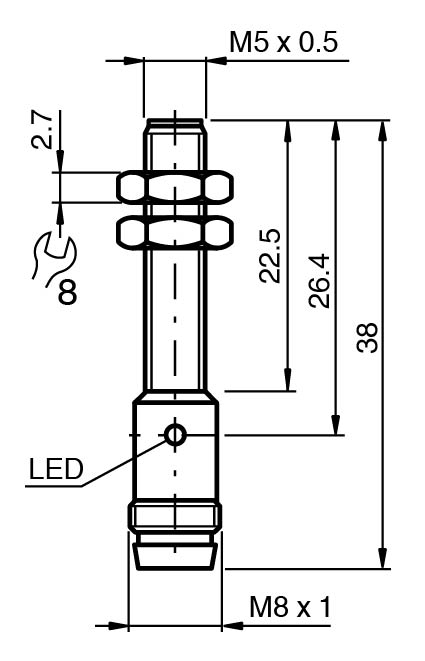

尺寸	尺寸
长度38 mm直径5 mm	长度38 mm直径5 mm
螺纹	M8 x 1
针脚数	3
长度	38 mm
直径	5 mm
