TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 1,5 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,215 mm |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 8 mm x 8 mm x 1 mm |
| 衰减系数 rAl | 0,38 |
| 衰减系数 rCu | 0,2 |
| 衰减系数 r304 | 0,8 |
| 衰减系数 rBrass | 0,45 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 1500 Hz |
| 迟滞 | 0,01 ... 0,33 mm |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| 过载电阻 | 是 |
| 断线保护 | 是 |
| 感应过电压保护 | 是 |
| 浪涌抑制 | 是 |
| 纹波 | 10 % |
| 电压降 | ≤ 2,5 V |
| 重复精度 | 0,04 mm |
| 工作电流 | 0 ... 200 mA |
| 断态电流 | 0,01 mA |
| 空载电流 | ≤ 7 mA |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 2360 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 电路：2 类电源 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 100 °C (-13 ... 212 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径4,5 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,25 mm2长度L2 m | 导线端箍是电缆直径4,5 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,25 mm2长度L2 m |
| 质量 | 58 g |

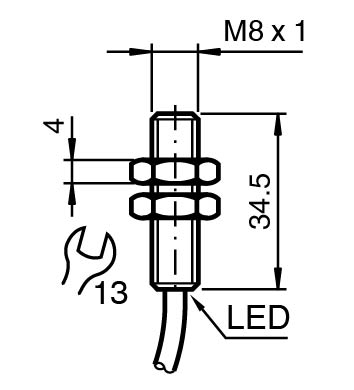

| 尺寸 | 尺寸 |
| 长度34,5 mm直径8 mm | 长度34,5 mm直径8 mm |
| 导线端箍 | 是 |
| 电缆直径 | 4,5 mm ± 0,15 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,25 mm2 |
| 长度 | 2 m |
| 长度 | 34,5 mm |
| 直径 | 8 mm |
