倍加福

NBB1-8GS50-E2-Y0237

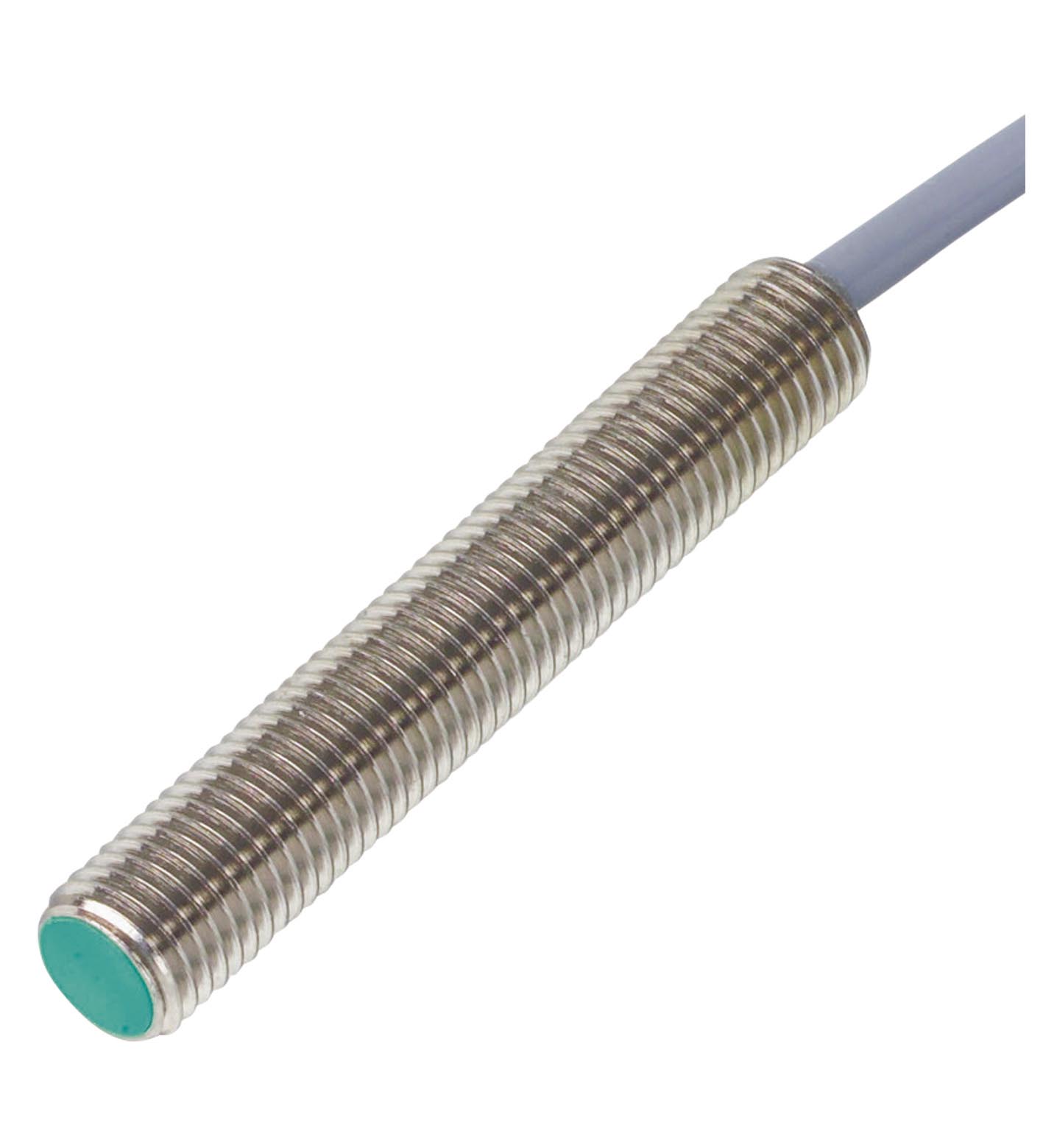

NBB1-8GS50-E2-Y0237 电感式传感器

订货号: 304615-0237
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	1 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 0,81 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 8 mm x 8 mm x 1 mm
衰减系数 rAl	0,2
衰减系数 rCu	0,1
衰减系数 r304	0,55
衰减系数 rBrass	0,25

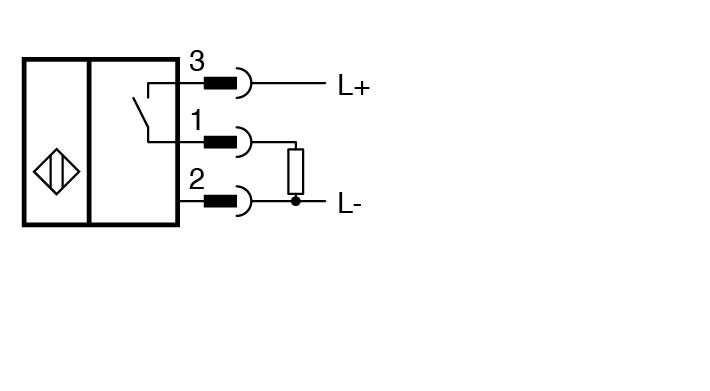

输出类型	3 线
工作电压	5 ... 30 V
开关频率	0 ... 6000 Hz
迟滞	典型值为 5%
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 1,5 V
工作电流	0 ... 100 mA
断态电流	0 ... 0,2 mA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 100 ms
开关状态指示灯	黄色 LED
MTTFd	960 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	cURus 认证负载类型：一般用途电路：2 类电源电源/开关电压： 30 V DC 输出开关电流: 100 mA 有关更多 UL 相关信息，请参见“其他信息”章节
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 85 °C (-40 ... 185 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	带插头的固定缆线
外壳材料	不锈钢 1.4305 / AISI 303
感应面	LCP ，绿色
防护等级	IP65 / IP66 / IP67
连接器	连接器
针脚数3连接组件Molex 连接器；43025-0400 Molex 压接接头 43030-0005	针脚数3连接组件Molex 连接器；43025-0400 Molex 压接接头 43030-0005
电缆	电缆
电缆直径3,5 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,14 mm2长度L370 mm ± 5 mm	电缆直径3,5 mm ± 0,1 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,14 mm2长度L370 mm ± 5 mm

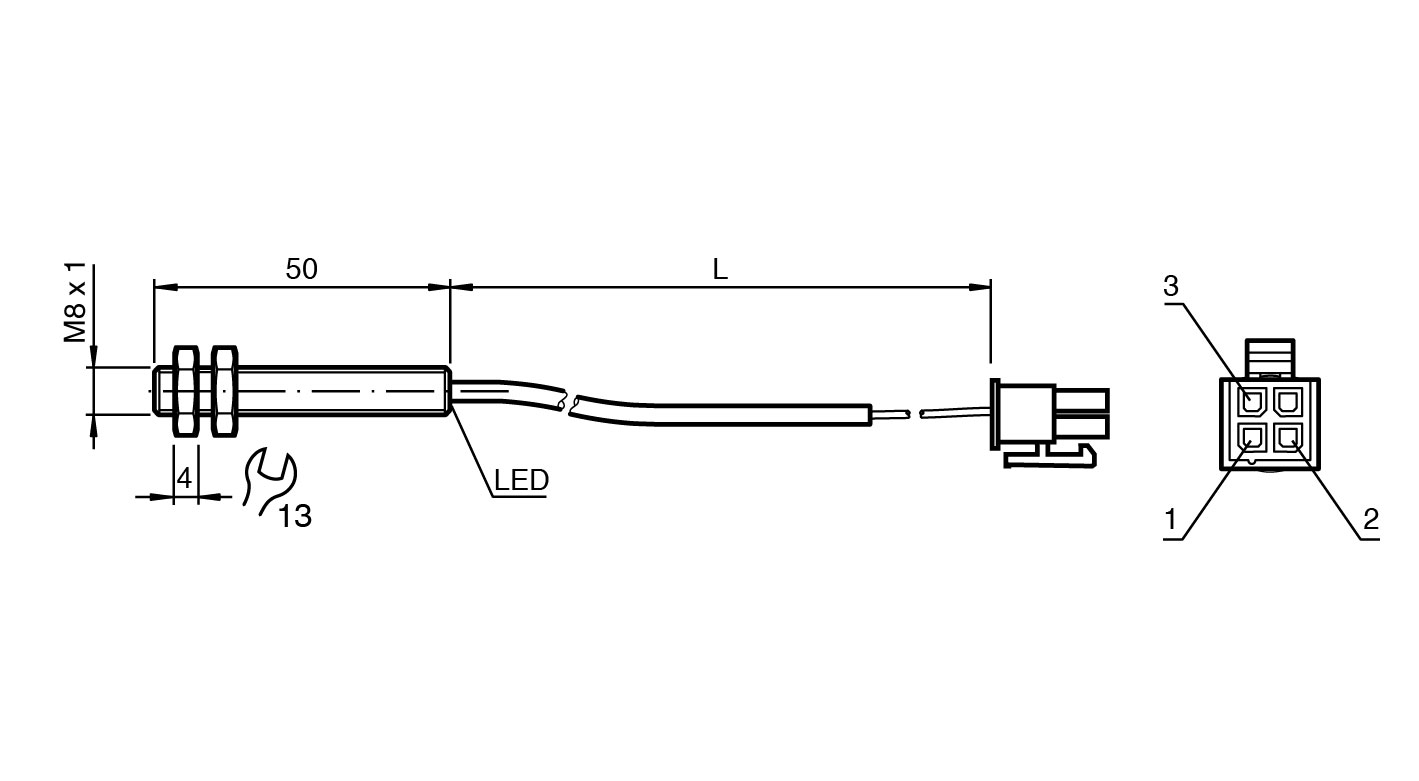

尺寸	尺寸
长度50 mm直径8 mm	长度50 mm直径8 mm
针脚数	3
连接组件	Molex 连接器；43025-0400 Molex 压接接头 43030-0005
电缆直径	3,5 mm ± 0,1 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	黑色
芯数	3
线芯横截面积	0,14 mm2
长度	370 mm ± 5 mm
长度	50 mm
直径	8 mm
供货范围	包含 2 个六角螺母
