产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 转换触点 |
|---|---|
| 输出类型 | 继电器 |
| 额定工作距离 | 10 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 继电器输出 |
| 机械寿命 | 空载： 2 x 107 次操作 满载： 1 x 105 开关周期 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 20 Hz |
| 迟滞 | 大约 10% |
| 反极性保护 | 是 |
| 短路保护 | 无 |
| 工作电流 | ≤ 50 mA |
| 开关状态指示灯 | 黄色 LED |
| 开关电压 | 最大 28 V DC |
| 开关电流 | 最大 6 A DC 阻抗负载 |
| 开关电源 | 最大 180 W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接类型 | 带插头的固定缆线 |
| 线芯横截面积 | 0,75 mm2 |
| 外壳材料 | PBT |
| 感应面 | PBT |
| 防护等级 | IP68 |
| 连接器 | 连接器 |
| 连接组件连接器：DT06-6S-C015端子：1062-16-0622楔形锁：W6S连接器插头：114017保护绝缘线束：911365 | 连接组件连接器：DT06-6S-C015端子：1062-16-0622楔形锁：W6S连接器插头：114017保护绝缘线束：911365 |
| 电缆 | 电缆 |
| 长度LL = 170 m | 长度LL = 170 m |

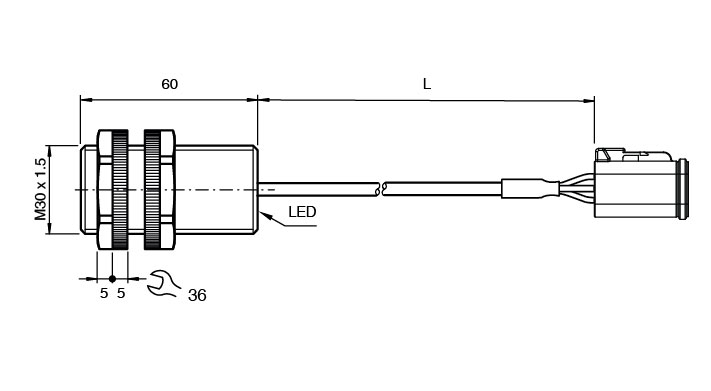

| 尺寸 | 尺寸 |
| 长度60 mm直径30 mm | 长度60 mm直径30 mm |
| 连接组件 | 连接器：DT06-6S-C015端子：1062-16-0622楔形锁：W6S连接器插头：114017保护绝缘线束：911365 |
| 长度 | L = 170 m |
| 长度 | 60 mm |
| 直径 | 30 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
