TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|

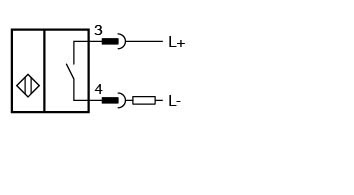

| 输出类型 | 双线式 |
| 额定工作距离 | 10 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 8,1 mm |
| 实际工作距离 | 9 ... 11 mm 类型 |
| 衰减系数 rAl | 0,3 |
| 衰减系数 rCu | 0,25 |
| 衰减系数 r304 | 0,7 |
| 输出类型 | 2 线 |
| 工作电压 | 5 ... 60 V |
| 开关频率 | 0 ... 150 Hz |
| 迟滞 | 1 ... 10 % 类型 5 % |
| 反极性保护 | 允许反接 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 5 V |
| 工作电流 | 2 ... 100 mA |
| 最低工作电流 | 2 mA |
| 断态电流 | 0 ... 0,5 mA 类型 |
| 可用前的时间延迟 | ≤ |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1710 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 61000-6-2:2019-02 EN IEC 61000-6-3:2021-03 | 标准EN IEC 61000-6-2:2019-02 EN IEC 61000-6-3:2021-03 |
| 标准 | EN IEC 61000-6-2:2019-02 EN IEC 61000-6-3:2021-03 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 100 mA |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数3 | 螺纹M12 x 1针脚数3 |
| 质量 | 114 g |

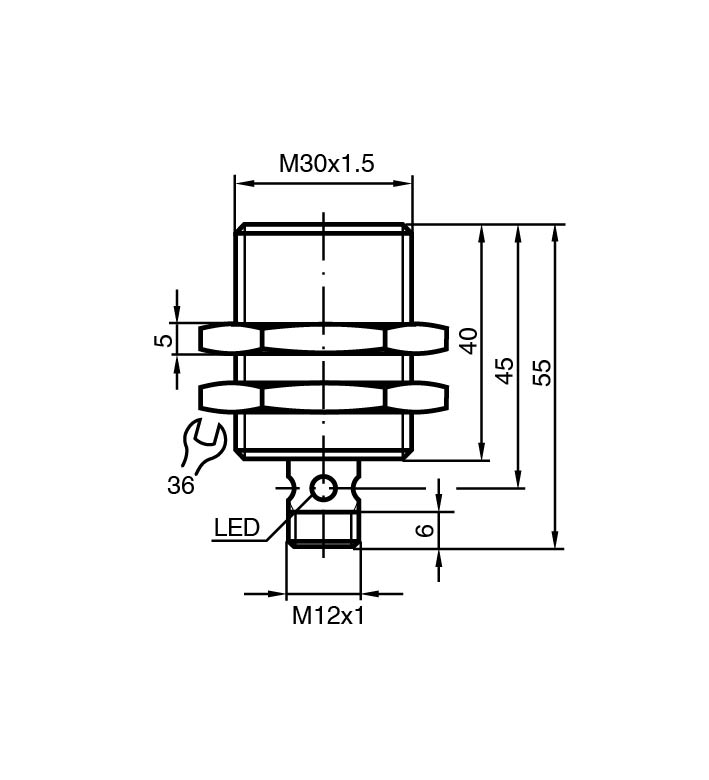

| 尺寸 | 尺寸 |
| 长度40 mm直径30 mm | 长度40 mm直径30 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 3 |
| 长度 | 40 mm |
| 直径 | 30 mm |
