产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 转换触点 |
|---|---|
| 输出类型 | 继电器 |
| 额定工作距离 | 10 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 继电器输出 |
| 机械寿命 | 空载： 2 x 107 次操作 满载： 1 x 105 开关周期 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 20 Hz |
| 迟滞 | 大约 10% |
| 反极性保护 | 是 |
| 短路保护 | 无 |
| 工作电流 | ≤ 50 mA |
| 开关状态指示灯 | 黄色 LED |
| 开关电压 | 最大 28 V DC |
| 开关电流 | 最大 6 A DC 阻抗负载 |
| 开关电源 | 最大 180 W |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接类型 | 带插头的固定缆线 |
| 线芯横截面积 | 0,75 mm2 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP67（传感器侧） |
| 连接器 | 连接器 |
| 连接组件Aptiv 外壳 12010974 Aptiv 触点 12089040 Aptiv 密封件 15324982 | 连接组件Aptiv 外壳 12010974 Aptiv 触点 12089040 Aptiv 密封件 15324982 |
| 电缆 | 电缆 |
| 材料TPE颜色黑色芯数4长度L900 mm | 材料TPE颜色黑色芯数4长度L900 mm |

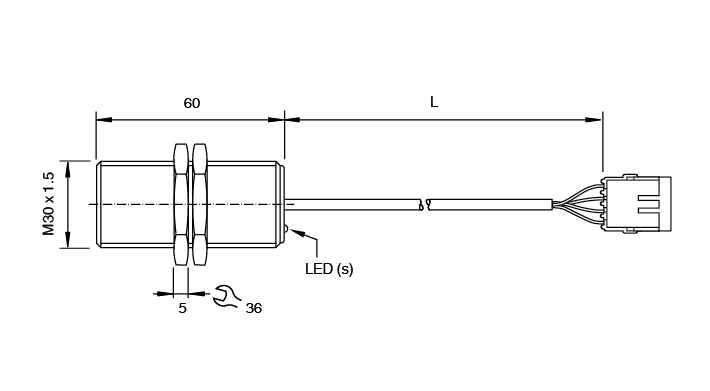

| 尺寸 | 尺寸 |
| 长度60 mm直径30 mm | 长度60 mm直径30 mm |
| 安装 | 有 螺母，M30 |
| 连接组件 | Aptiv 外壳 12010974 Aptiv 触点 12089040 Aptiv 密封件 15324982 |
| 材料 | TPE |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 长度 | 900 mm |
| 长度 | 60 mm |
| 直径 | 30 mm |
| 供货范围 | 供货范围 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
