倍加福

NBB10-30GS50-Z4L-V1

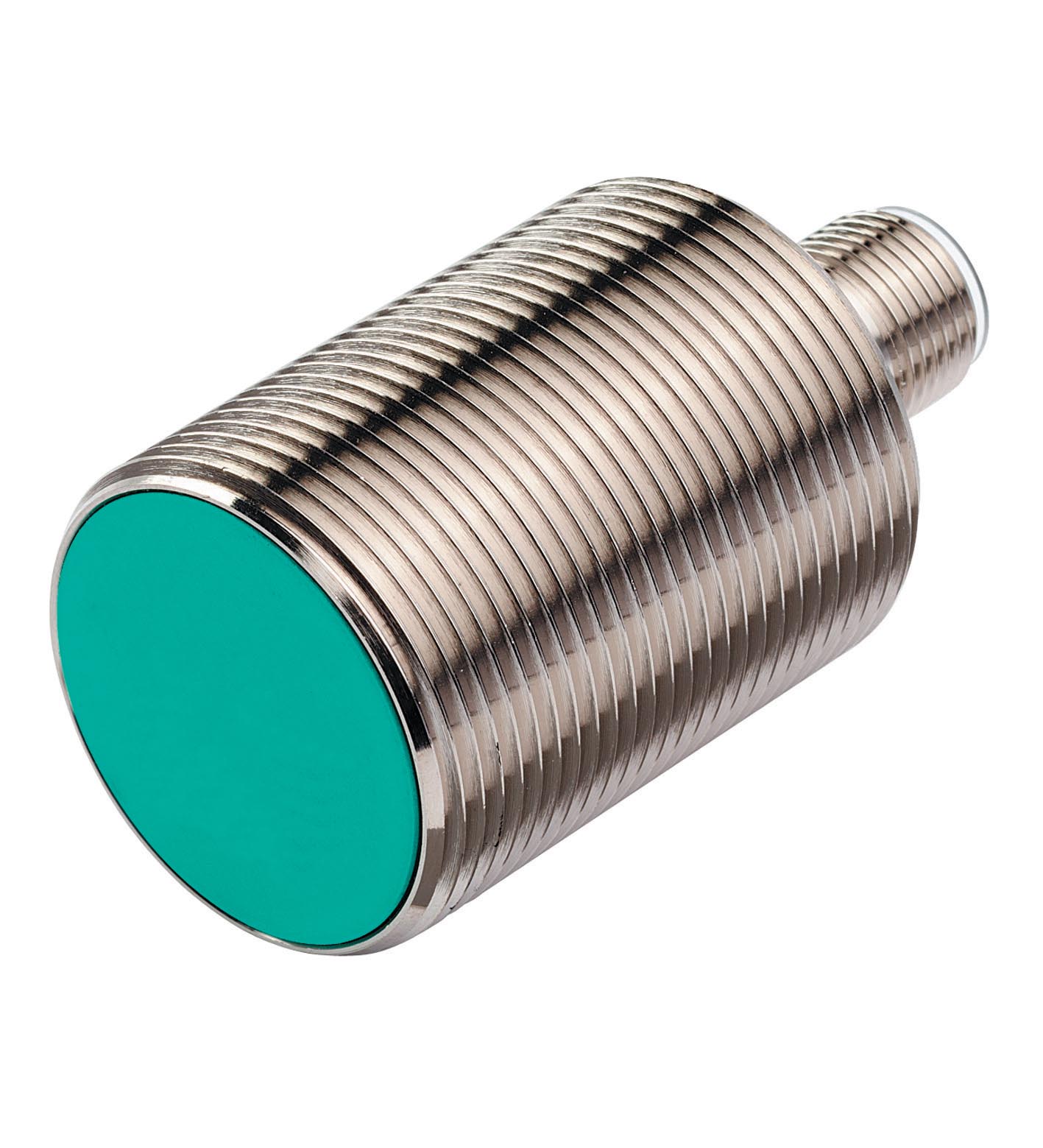

NBB10-30GS50-Z4L-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	双线具有最小断态电流
额定工作距离	10 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 8,1 mm
实际工作距离	9 ... 11 mm 类型
衰减系数 rAl	0,32
衰减系数 rCu	0,3
衰减系数 r304	0,66

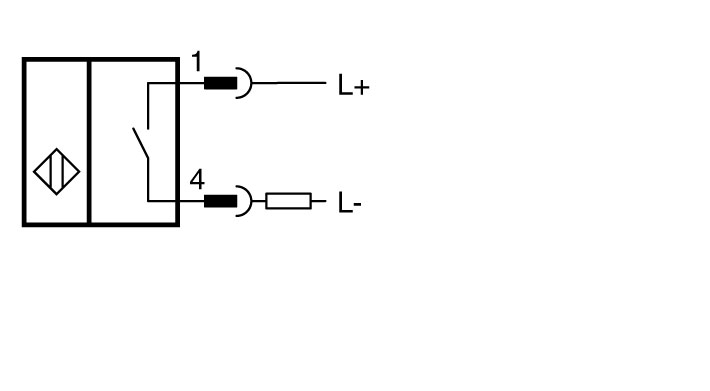

输出类型	2 线
工作电压	4 ... 30 V
开关频率	0 ... 150 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	是
短路保护	脉冲式
电压降	≤ 4 V
工作电流	2 ... 30 mA
最低工作电流	2 mA
断态电流	≤ 200 µA
开关状态指示灯	黄色多孔 LED
MTTFd	1536 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 30 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数2	螺纹M12 x 1针脚数2
质量	148 g

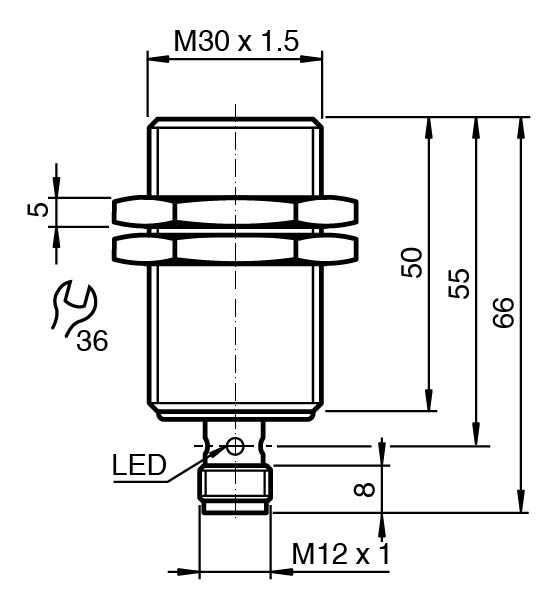

尺寸	尺寸
长度66 mm直径30 mm	长度66 mm直径30 mm
螺纹	M12 x 1
针脚数	2
长度	66 mm
直径	30 mm
供货范围	供货范围包含 2 颗自锁螺母
