倍加福

NBB10-F17-E3

NBB10-F17-E3 电感式传感器

订货号: 296086
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	PNP
额定工作距离	10 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 8,1 mm
实际工作距离	9 ... 11 mm 类型 10 mm
衰减系数 rAl	0,36
衰减系数 rCu	0,31
衰减系数 r304	0,67

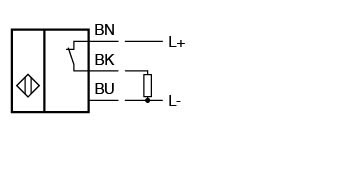

输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 1000 Hz
迟滞	1 ... 10 % 类型 6 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,8 V
工作电流	0 ... 100 mA
空载电流	10 mA
可用前的时间延迟	≤ 1 ms
开关状态指示灯	黄色 LED
MTTFd	1935 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	PMMA
感应面	PMMA
防护等级	IP67
电缆	电缆
导线端箍是电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L2 m	导线端箍是电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L2 m

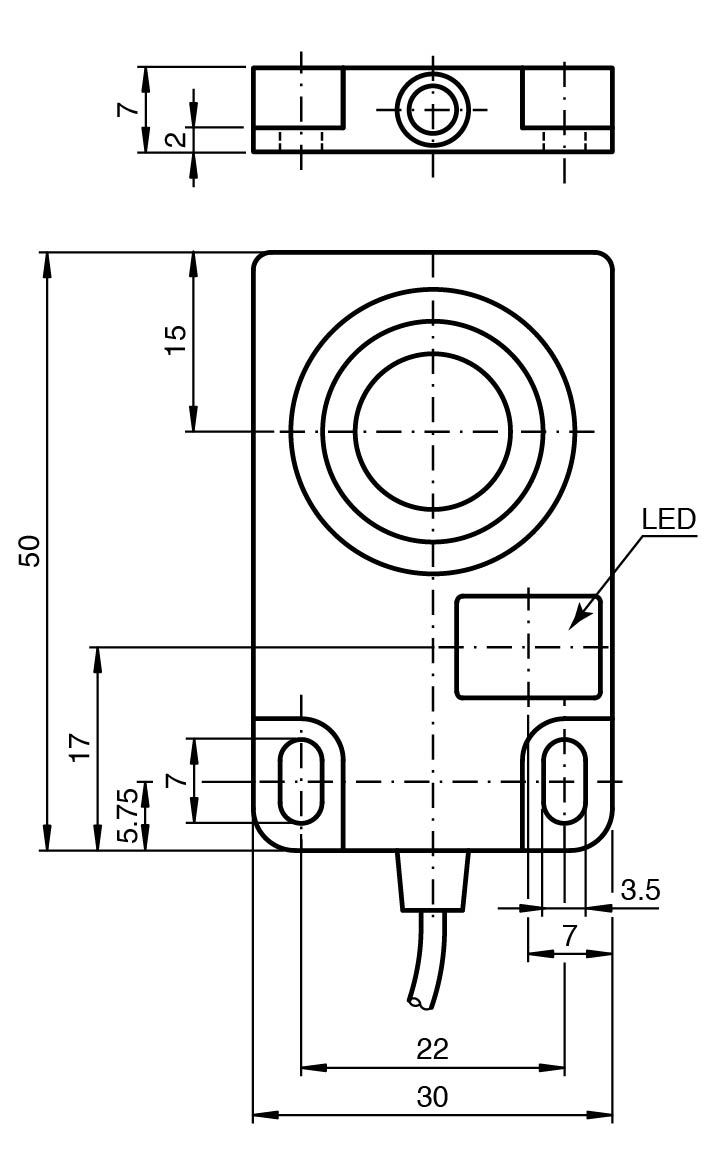

尺寸	尺寸
高度30 mm宽度50 mm长度7 mm	高度30 mm宽度50 mm长度7 mm
拧紧扭矩	0.5 Nm ...0.6 Nm
导线端箍	是
电缆直径	3 mm - 0,2 mm
弯曲半径	> 12 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,14 mm2
长度	2 m
高度	30 mm
宽度	50 mm
长度	7 mm
