TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | 双线式 |
| 额定工作距离 | 15 mm |
| 安装 | 齐平 |
| 输出极性 | AC/DC |
| 衰减系数 rAl | 0,5 |
| 衰减系数 rCu | 0,45 |
| 衰减系数 r304 | 0,75 |
| 输出类型 | 3 线 |
| 开关频率 | 30 Hz |
| 迟滞 | 3 ... 15 % 类型 5 % |
| 反极性保护 | 允许反接 |
| 短路保护 | 是 |
| 电压降 | ≤ 8 V |
| 额定工作电流 | 4 ... 500 mA AC/DC |
| 断态电流 | ≤ 0,8 mA |
| 工作电压指示灯 | 绿色 LED |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 1036 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 额定工作电压 | 20 ... 250 V AC/DC |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 外壳类型等级：类型 1 |
| CSA 认证 | 通过 cCSAus 认证，一般用途 |
| CCC 认证 | 通过中国强制性产品认证 (CCC) |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹7/8" 16 UN针脚数3 | 螺纹7/8" 16 UN针脚数3 |

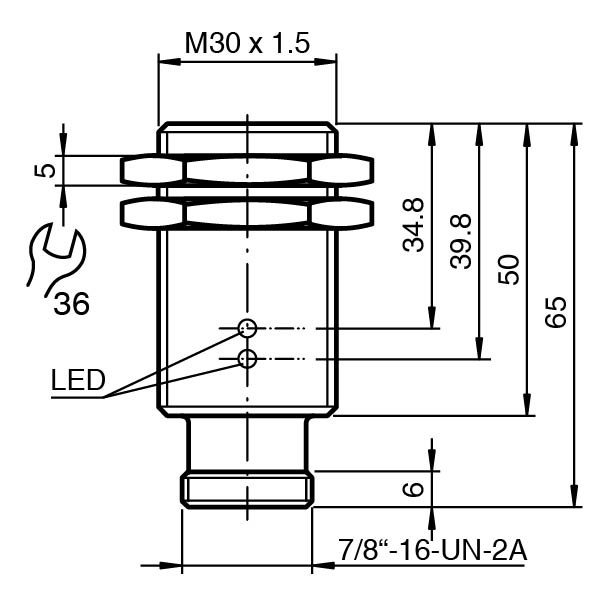

| 尺寸 | 尺寸 |
| 长度65 mm直径30 mm | 长度65 mm直径30 mm |
| 螺纹 | 7/8" 16 UN |
| 针脚数 | 3 |
| 长度 | 65 mm |
| 直径 | 30 mm |
